توضیحات

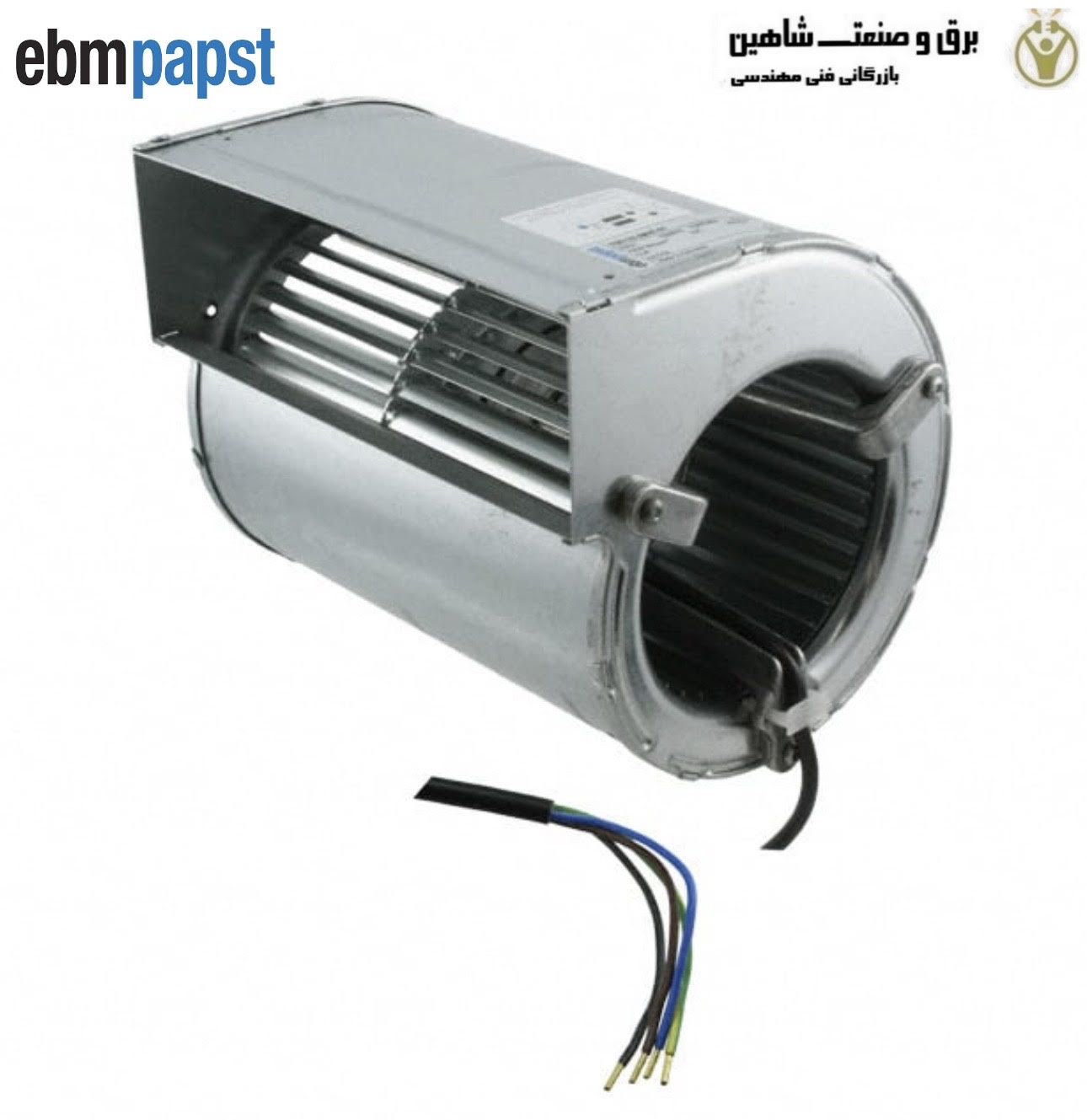

فن سانتریفیوژ ebm-papst مدل D2E133-AM47-01 ، یک فن سانتریفیوژ رادیال AC با طراحی دو ورودی (Dual Inlet) و پروانه خم رو به جلو (Forward Curved) است. این مدل به موتور M2E068-DF مجهز شده و برای ایجاد و هدایت جریان هوا در تجهیزات اتوماسیون صنعتی، تهویه، سرمایش و سیستم های انتقال هوا مورد استفاده قرار می گیرد.
این فن با برق 230 ولت AC تک فاز کار می کند و در نسخه های 50 و 60 هرتز، بسته به شرایط کاری، سرعت و توان متفاوتی دارد. ساختار دو ورودی باعث می شود هوا از دو سمت پروانه وارد مجموعه شده و پس از عبور از پروانه، به شکل شعاعی از محفظه خارج شود. این محصول با محفظه و پروانه فلزی طراحی شده و موتور آن به صورت یکپارچه روی مجموعه فن نصب شده است.
این مدل برای کاربردهایی که علاوه بر حجم مناسب جریان هوا، به ایجاد فشار و انتقال جریان در مسیر مشخص نیاز دارند، مورد استفاده قرار می گیرد. فن های سانتریفیوژ هوا را در راستای محور وارد کرده و پس از عبور از پروانه، آن را در راستای شعاعی هدایت می کنند.
کاربردهای فن ebm-papst
D2E133-AM47-01 را می توان در طیف متنوعی از تجهیزات تهویه و جابه جایی هوا به کار برد، از جمله:
- سیستم های HVAC
- هواسازها و تجهیزات تهویه
- سیستم های گردش هوا
- تجهیزات بازیابی حرارت
- یونیت های گرمایشی و سرمایشی
- تجهیزات فیلتراسیون هوا
- ماشین آلات صنعتی
- سیستم های خنککاری
- تجهیزات انتقال و تخلیه هوا
- سامانه های تهویه صنعتی
جزئیات فنی فن سانتریفیوژ ebm-papst D2E133-AM47-01
- نوع فن: فن سانتریفیوژ AC
- ساختار: ورودی دوگانه
- نوع پروانه: خم رو به جلو
- موتور: M2E068-DF
- ولتاژ: 230VAC
- فاز: 1~
- فرکانس: 50 / 60 هرتز
- سرعت در 50Hz، Free Air: 1500RPM
- سرعت در 60 هرتز: 1800 RPM
- توان در 50Hz، Free Air: 190W
- توان در 60 هرتز: 200 وات
- جریان در 50Hz، Free Air: 0.84A
- جریان در 60 هرتز: 0.88A
- خازن: 3μF
- ولتاژ خازن: 450 ولت
- یاتاقان: بلبرینگ
- درجه حفاظت: IP44
