توضیحات

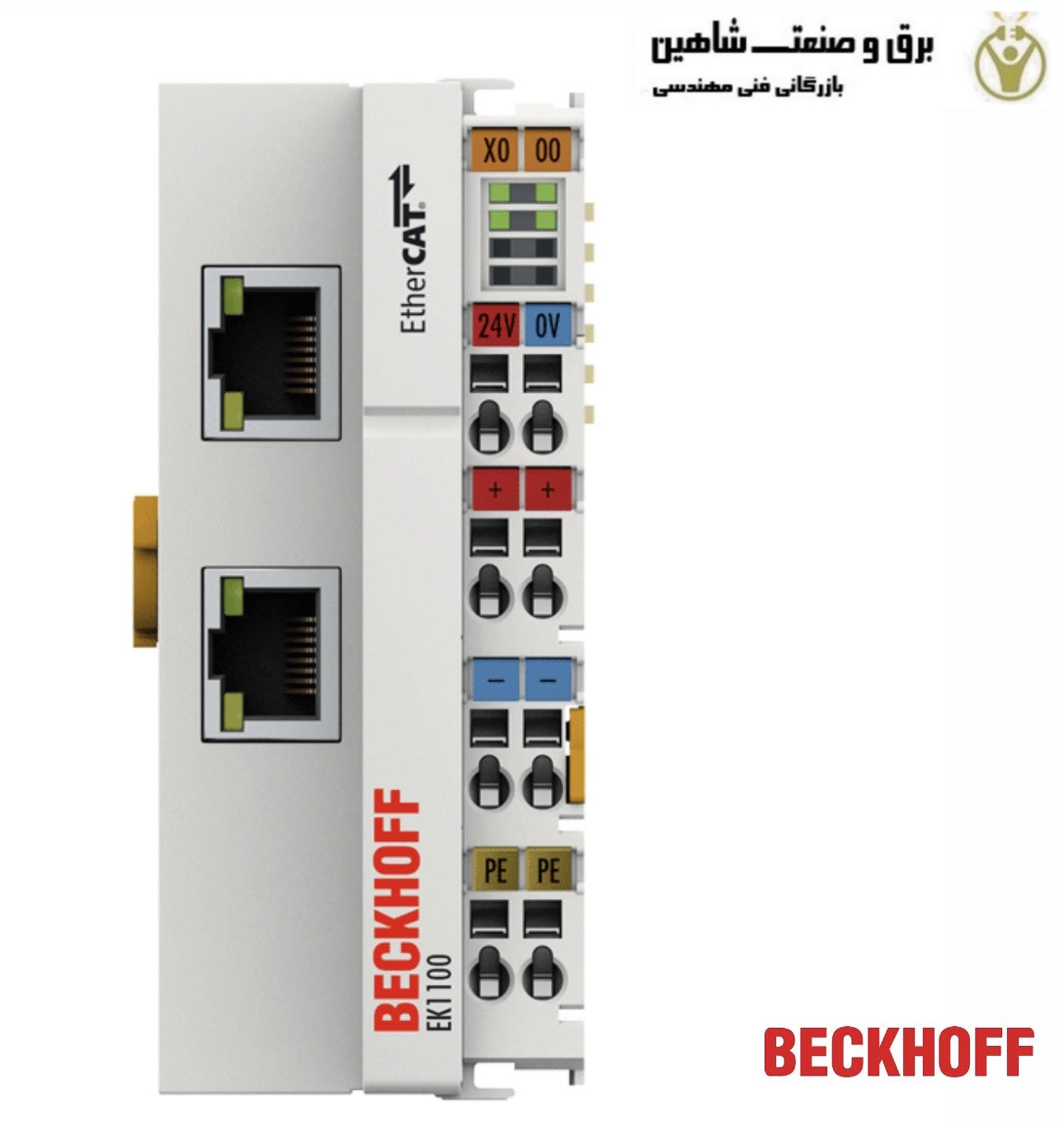

کوپلر EtherCAT برند beckhoff مدل Ek1100-0050 بکهوف، رابط بین پروتکل EtherCAT در سطح فیلدباس و ترمینال های EtherCAT است. این کوپلر، تلگرام های عبوری از اترنت 100BASE-TX را به نمایش سیگنال E-bus تبدیل می کند. یک ایستگاه شامل یک کوپلر و هر تعداد ترمینال EtherCAT است که به طور خودکار شناسایی و به صورت جداگانه در تصویر فرآیند نمایش داده می شوند. کوپلر EtherCAT Ek1100-0050 یک محصول کلیدی در تجهیزات اتوماسیون صنعتی است.
EK1100 دارای دو سوکت RJ45 است. رابط اترنت بالایی برای اتصال کوپلر به شبکه استفاده می شود. سوکت پایینی برای اتصال اختیاری دستگاه های EtherCAT بیشتر در همان بخش استفاده می شود. علاوه بر این، می توان از یک اتصال EtherCAT یا یک افزونه EtherCAT برای افزونه یا برای راه اندازی توپولوژی خطی یا ستاره ای استفاده کرد.
تغذیه سیستم و میدان، هر کدام ۲۴ ولت DC، مستقیماً در کوپلر ارائه می شود. ترمینال های EtherCAT متصل، جریان مورد نیاز برای ارتباط را از ولتاژ سیستم ارائه شده تأمین می کنند. کوپلر می تواند حداکثر ۵ ولت و ۲ آمپر را تأمین کند. در صورت نیاز به جریان بالاتر، ترمینال های تغذیه برق مانند EL9410 باید یکپارچه شوند. تغذیه میدان از طریق کنتاکت های برق با حداکثر ۱۰ آمپر به اجزای ورودی/خروجی منفرد ارسال می شود.
در شبکه EtherCAT، EK1100 را می توان در هر جایی از بخش انتقال سیگنال اترنت (100BASE-TX) نصب کرد – به جز مستقیماً در سوئیچ. کوپلرهای EK9000 و EK1000 برای استفاده در سوئیچ مناسب هستند.
ویژگی ها و مزایا کوپلر EtherCAT برند beckhoff مدل Ek1100-0050 بکهوف
- فناوری اتصال: 2 سوکت RJ45
- طول اتصال: تا 100 متر
- تعداد ترمینال های EtherCAT در کل سیستم: تا 65535
- فرم طراحی: محفظه ترمینال جمع و جور با چراغ های LED سیگنال
- جنس: پلی کربنات
- ابعاد (عرض x ارتفاع x عمق): 44 میلی متر x 100 میلی متر x 68 میلی متر
- نصب: روی ریل DIN 35 میلی متری، مطابق با استاندارد EN 60715 با قفل
- نصب کنار هم با استفاده از: اتصال دو شیار و کلید
- علامت گذاری: برچسب گذاری سری BZxxxx
- سیم کشی: هادی جامد (ها)، هادی انعطاف پذیر (st) و فرول (f): فعال سازی فنری توسط پیچ گوشتی
- سطح مقطع اتصال:
s*: 0.08…2.5 میلیمتر²،
st*: 0.08…2.5 میلیمتر²،
f*: 0.14…1.5 میلیمتر² - سطح مقطع اتصال AWG:
s*: AWG28…14،
st*: AWG28…14،
f*: AWG26…16 - طول لخت کردن: 8…9 میلیمتر
- کنتاکت های توان بار فعلی: حداکثر: ۱۰ آمپر
مشخصات فنی
- وظیفه درون سیستم EtherCAT: اتصال ترمینال های EtherCAT (ELxxxx) به شبکه های EtherCAT با استاندارد 100BASE-TX
- رسانه انتقال داده: کابل اترنت/EtherCAT (حداقل Cat.5)، شیلددار
- فاصله بین ایستگاه ها حداکثر: 100 متر (100BASE-TX)
- تعداد ترمینال های EtherCAT: تا 65534
- پروتکل: EtherCAT
- تأخیر: تقریباً 1 میکروثانیه
- نرخ انتقال داده: 100 مگابیت بر ثانیه
- رابط باس: 2 عدد RJ45
- منبع تغذیه: 24 ولت DC (-15%/+20%)
- مصرف جریان از US: 70 میلیآمپر + (جریان باس E/4)
- مصرف جریان از UP: بار
- تغذیه جریان باس E: 2000 میلیآمپر
- کنتاکت های تغذیه: حداکثر 24 ولت DC/حداکثر. ۱۰ آمپر
- ایزولاسیون الکتریکی: ۵۰۰ ولت (ولتاژ منبع تغذیه/اتصال برق/اترنت)
- دمای کارکرد: -۲۵…+۶۰ درجه سانتیگراد
- دمای نگهداری: -۴۰…+۸۵ درجه سانتیگراد
- میزان مقاومت در برابر تداخل الکترومغناطیسی/انتشار مطابق با EN 61000-6-2/EN 61000-6-4 است.
- رطوبت نسبی: ۹۵٪، بدون چگالش
- مقاومت در برابر لرزش/ضربه: مطابق با EN 60068-2-6/EN 60068-2-27
- محافظت. رتبهبندی/وضعیت نصب: IP20/متغیر
- تاییدیه ها/علامت گذاری ها: CE، CCC، UL، ATEX، IECEx، DNV GL، cFMus
- cFMus: کلاس I، بخش ۲، گروههای A، B، C، D کلاس I، منطقه ۲، AEx ec IIC T4 Gc
