توضیحات

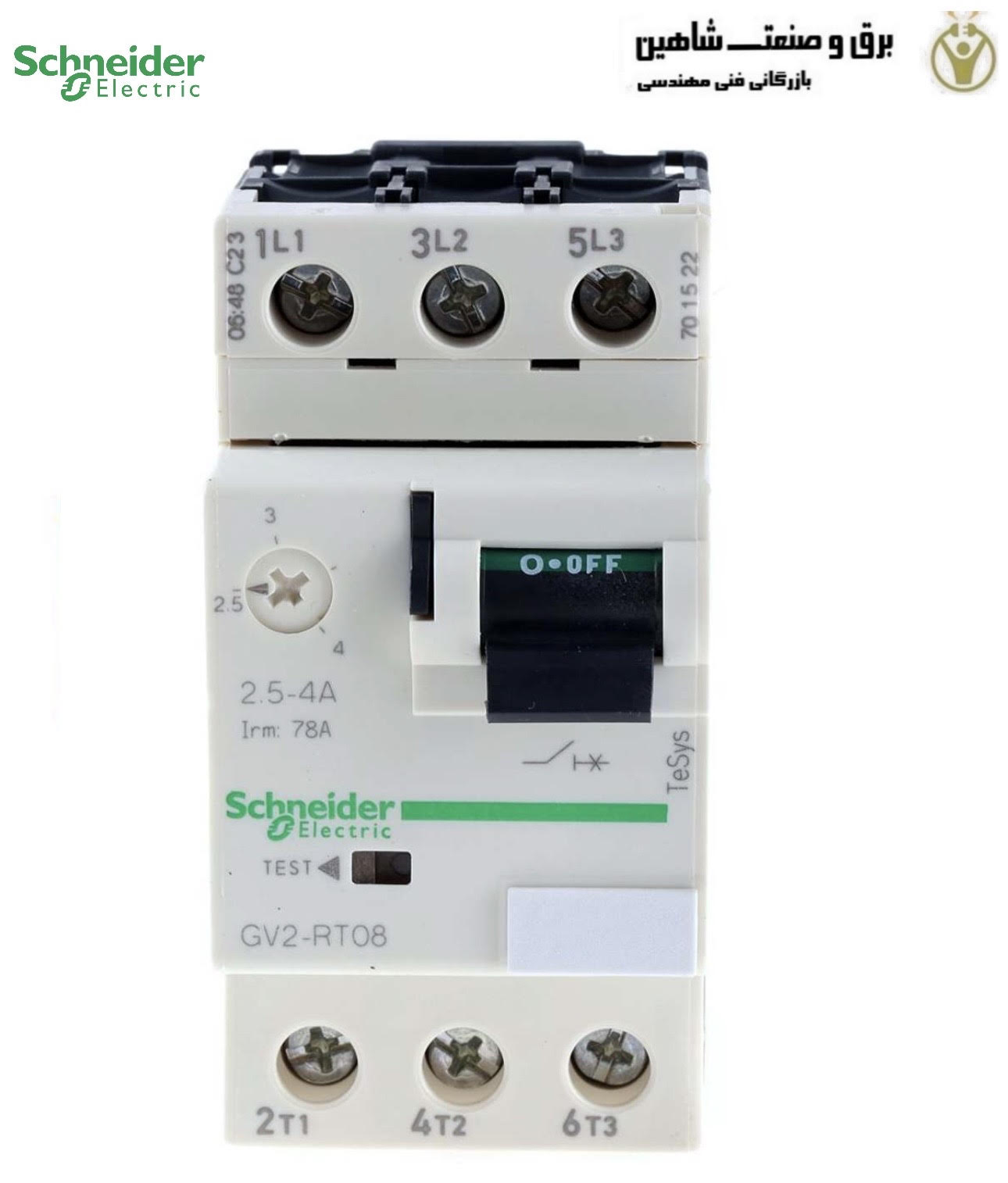

کلید حرارتی مغناطیسی سری GV2 رنج 2.5 تا 4 آمپر اشنایدر Schneider مدل GV2RT08 ، برای حفاظت و کنترل موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این مدل از نوع ترمومغناطیسی سه پل (3P) بوده و محدوده تنظیم حفاظت حرارتی آن از 2.5 تا 4 آمپر است.
GV2RT08 با مکانیزم عملکرد دستی و دسته اهرمی، امکان قطع و وصل مدار را در کنار حفاظت موتور فراهم می کند. اتصال سیم ها در این مدل توسط ترمینال های پیچی انجام می شود و قابلیت نصب روی ریل 35 میلی متری DIN نیز برای آن در نظر گرفته شده است.
کلید GV2RT08 اشنایدر در تجهیزات اتوماسیون صنعتی برای حفاظت موتور در برابر شرایطی مانند اضافه بار و جریان های غیرعادی مورد استفاده قرار می گیرد. ساختار ترمومغناطیسی آن از دو مکانیزم حفاظتی بهره می برد؛ بخش حرارتی برای حفاظت در برابر اضافه بار و بخش مغناطیسی برای واکنش به جریان های اتصال کوتاه و جریان های بسیار بالا.
جزئیات فنی کلید حرارتی مغناطیسی Schneider GV2RT08
- برند: اشنایدر الکتریک
- سری: TeSys GV2 / TeSys Deca
- مدل: GV2RT08
- نوع تجهیز: کلید حفاظت موتور
- عملکرد حفاظتی: ترمومغناطیسی
- تعداد پل: 3 پل
- محدوده تنظیم حرارتی: 2.5 تا 4 آمپر
- جریان نامی: 4 آمپر
- ولتاژ کاری نامی: تا 690V AC
- فرکانس: 50/60 هرتز
- ترمینال: پیچی
- نوع عملکرد: اهرمی
- نصب: ریل DIN 35 میلی متر یا نصب روی پنل با متعلقات مناسب
- رده بهره برداری: AC-3
- کاربرد: حفاظت موتور و ترانسفورماتور
