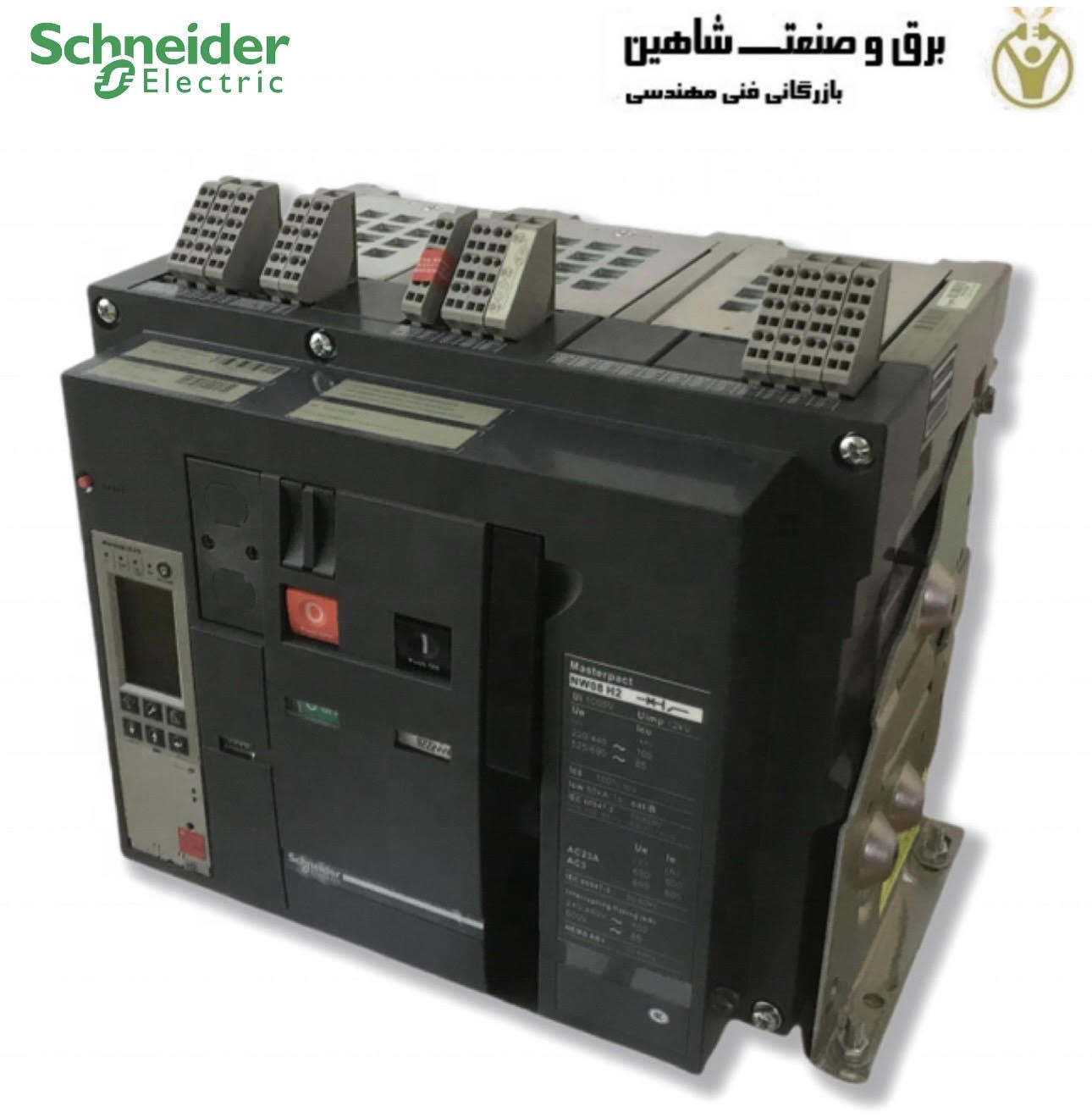

کلید اتوماتیک هوایی MasterPact (مسترپکت) schneider مدل 48070 اشنایدر، یک Masterpact NW25H1، 2500A، 650kA در 415 VAC 50/60 هرتز، قاب اصلی 3 قطبی است. این برای دستگاه های کششی سازگار است و برای همه برنامه های استاندارد انتخابی بهینه است. این قاب اولیه با هر نوع یونیت سفری که جداگانه سفارش داده می شود سازگار است. می توان آن را به انواع عملکردها و لوازم جانبی اختیاری مجهز کرد. ابعاد 439 میلیمتر (W) x 341mm (H) x 395mm (D) است.
کلید اتوماتیک هوایی MasterPact (مسترپکت) 48301 از کاربردی ترین قطعات در تجهیزات اتوماسیون صنعتی است و مزایای زیر را به همراه دارد:
- رابط کاربری ارگونومیک، بصری و تعاملی پیشرفته را آسان می کند و سرعت پیکربندی را افزایش می دهد.
- قوانین پیکربندی تعبیه شده اند، گزینه های سازگار به طور خودکار فیلتر می شوند و کامل بودن پیکربندی بررسی می شود.
- پیکربندی صحیح را تضمین می کند و در رفع اشتباهات در زمان صرفه جویی می کند.
- تنظیمات را می توان به صورت محلی یا از طریق سرویس ابری ذخیره کرد. علاوه بر این، پیکربندی را می توان با وارد کردن کد محصول نیز بارگیری کرد.
- پیکربندی مکرر یا پیکربندی اصلاح شده را می توان در کسری از زمان انجام داد.
MasterPact NW مجموعه ای جامع از قطع کننده های مدار هوا است که برای محافظت از سیستم های الکتریکی در برابر آسیب های ناشی از اضافه بار، اتصال کوتاه و خطاهای زمینی تجهیزات طراحی شده است. تعبیه واحدهای کنترل MicroLogic، به ایمنی و بهره وری انرژی کمک می کند. این محدوده امتیازات از 800 تا 6300 A را در دو اندازه مختلف پوشش می دهد.
مشخصات فنی کلید اتوماتیک هوایی MasterPact (مسترپکت) schneider مدل 48070 اشنایدر
- محدوده: MasterPacT
- نام محصول: MasterPact NW
- نام قطع کننده مدار: MasterPact NW25H1
- نوع محصول یا جزء: قطع کننده مدار
- کاربرد دستگاه: حفاظت از توزیع برق
- توضیحات پل: 3P
- واحد کنترل: بدون واحد کنترل
- جریان نامی: 2500 A در 40 درجه سانتیگراد
- نوع عملکرد: H1 65 kA 440 V AC
- ولتاژ عملیاتی نامی: 690 ولت AC 50/60 هرتز
- مناسب برای جداسازی: بله مطابق با EN/IEC 60947-2
- دسته انتخابی: رده B
- نوع کنترل: دکمه ای
- حالت نصب: ثابت
- ولتاژ عایق نامی: 1000 ولت AC 50/60 هرتز
- ولتاژ نامی مقاومت ضربه ای: 12 کیلو ولت
- اتلاف توان در وات: 260 وات
- حداکثر زمان شکست: 25 میلی ثانیه
- حداکثر زمان پاسخ به بسته شدن: 70 میلی ثانیه
- پشتیبانی نصب:
صفحه پشتی
ریل - اتصال سربالایی:
جلو
عقب - اتصال منفی:
جلو
عقب - گام اتصال: 115 میلی متر
- دوام مکانیکی:
10000 چرخه بدون تعمیر و نگهداری
20000 چرخه با تعمیر و نگهداری - ارتفاع: 352 میلی متر
- عرض: 422 میلی متر
- عمق: 297 میلی متر
- وزن خالص: 50 کیلوگرم
- استانداردها:
EN/IEC 60947-1
EN/IEC 60947-2 - گواهینامه های محصول:
CE
CCC
EAC - درجه حفاظت IP: IP30 مطابق با IEC 60529
- درجه آلودگی: 4 مطابق با IEC 60664-1
- دمای هوای محیط برای عملیات: -25…70 درجه سانتیگراد
- دمای هوای محیط برای ذخیره سازی: -40…85 درجه سانتی گراد
- ارتفاع عملیاتی:
0…2000 متر بدون درجه بندی
2000 متر…5000 متر با درجه بندی
