توضیحات

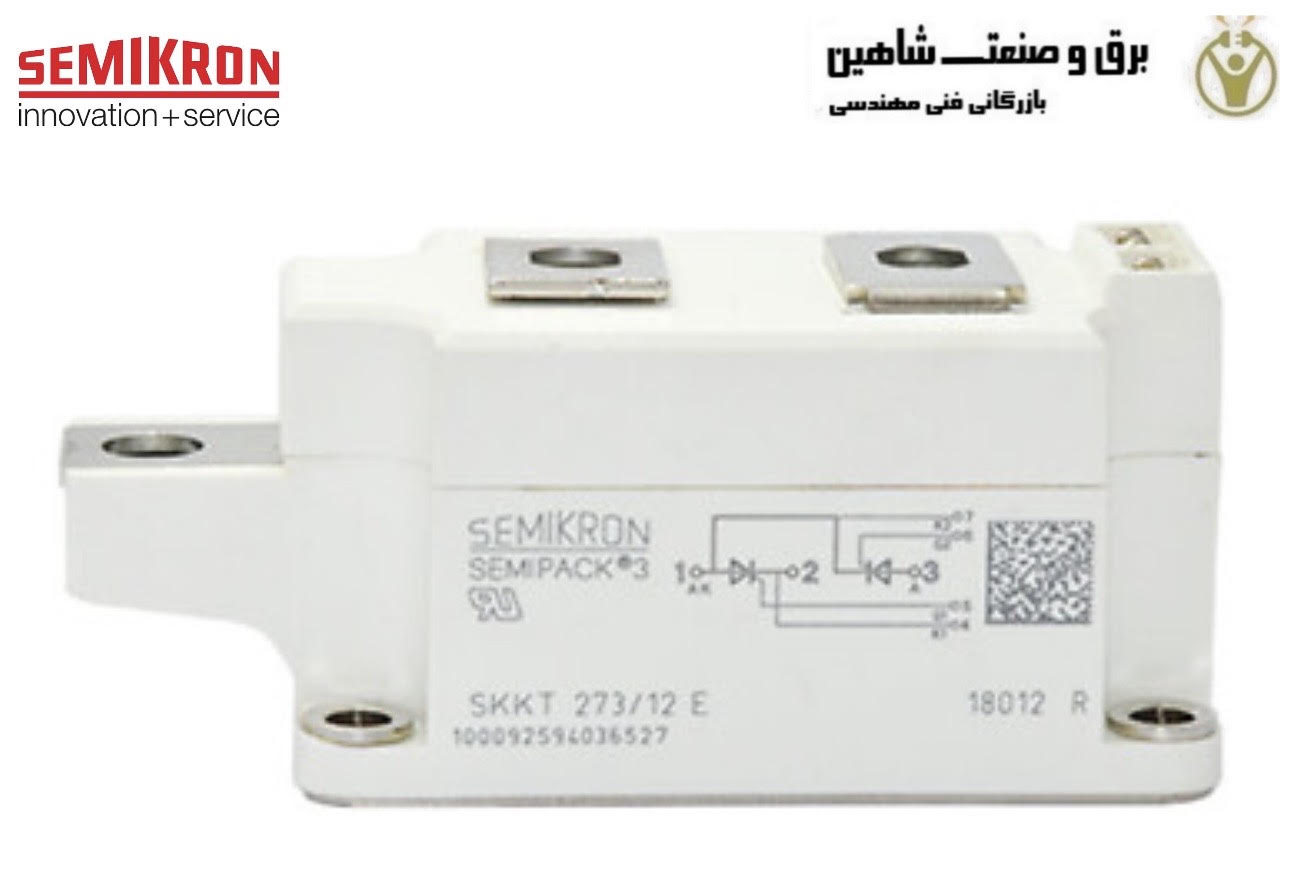

تریستور دوبل سمیکرون Semikron مدل SKKT273/12E ، یک ماژول قدرت از خانواده SEMIPACK 3 است که برای کاربردهای مختلف تجهیزات اتوماسیون صنعتی با جریان بالا و کنترل توان در مدارهای قدرت طراحی شده است. این قطعه در ساختار داخلی خود از تریستور/دیود استفاده می کند و در رده ماژول های قدرت مناسب برای یکسوسازی و کنترل توان قرار می گیرد. این مدل دارای ولتاژ 1200V و جریان نامی 274A است و با پکیج SEMIPACK 3 و ابعاد 115 × 50 × 52 میلی متر عرضه می شود.
ساختار این ماژول باعث می شود SKKT 273/12 E بیشتر از یک قطعه ساده یکسوساز، در سامانه هایی مورد توجه باشد که کنترل و تبدیل توان الکتریکی با استفاده از نیمه هادی های قدرت مورد نیاز است.
SKKT 273/12 E یک ماژول نیمه هادی قدرت است که از عناصر تریستور و دیود در ساختار داخلی خود استفاده می کند. تریستور با دریافت فرمان مناسب در گیت می تواند وارد حالت هدایت شود و از این ویژگی برای کنترل توان عبوری در مدارهای قدرت استفاده می شود.
در کاربردهایی مانند کنترل موتور DC یا کنترل دما، تغییر زمان و شرایط هدایت نیمه هادی ها امکان تنظیم توان منتقل شده به بار را فراهم می کند. به همین دلیل این خانواده از ماژول ها در سامانه هایی که نیاز به کنترل توان بالا، یکسوسازی و کنترل فاز دارند، کاربرد پیدا می کند.
نکته مهم این است که عدد 274A به تنهایی به این معنا نیست که ماژول را می توان در هر مداری با جریان 274 آمپر به کار برد. جریان قابل استفاده واقعی به شرایط حرارتی، دمای کیس، روش خنک کاری، سیکل کاری و سایر پارامترهای مدار وابسته است.
جزئیات فنی تریستور دوبل SKKT273/12E Semikron
- شماره قطعه قدیمی: 07890140
- خانواده: SEMIPACK
- پکیج: SEMIPACK 3
- تکنولوژی: Thyristor / Diode
- جریان نامی: 274A
- ولتاژ: 1200V
- ساختار: Rectifier
- ابعاد: 115 × 50 × 52 میلی متر
- پایه عایق الکتریکی
- انتقال حرارت از طریق پایه فلزی عایق شده با سرامیک اکسید آلومینیوم
- ساختار پایه مبتنی بر سرامیک Al₂O₃
- اتصال تراشه به بستر مسی مستقیم (Direct Copper Bonding)
- دارای شناسایی UL، فایل E63532
- جریان ضربه ای: 8000A
کاربردهای محصول
- کنترل موتور DC
- کنترل دما
- دیمرهای حرفه ای روشنایی
- یکسوسازی و کنترل توان صنعتی
