توضیحات

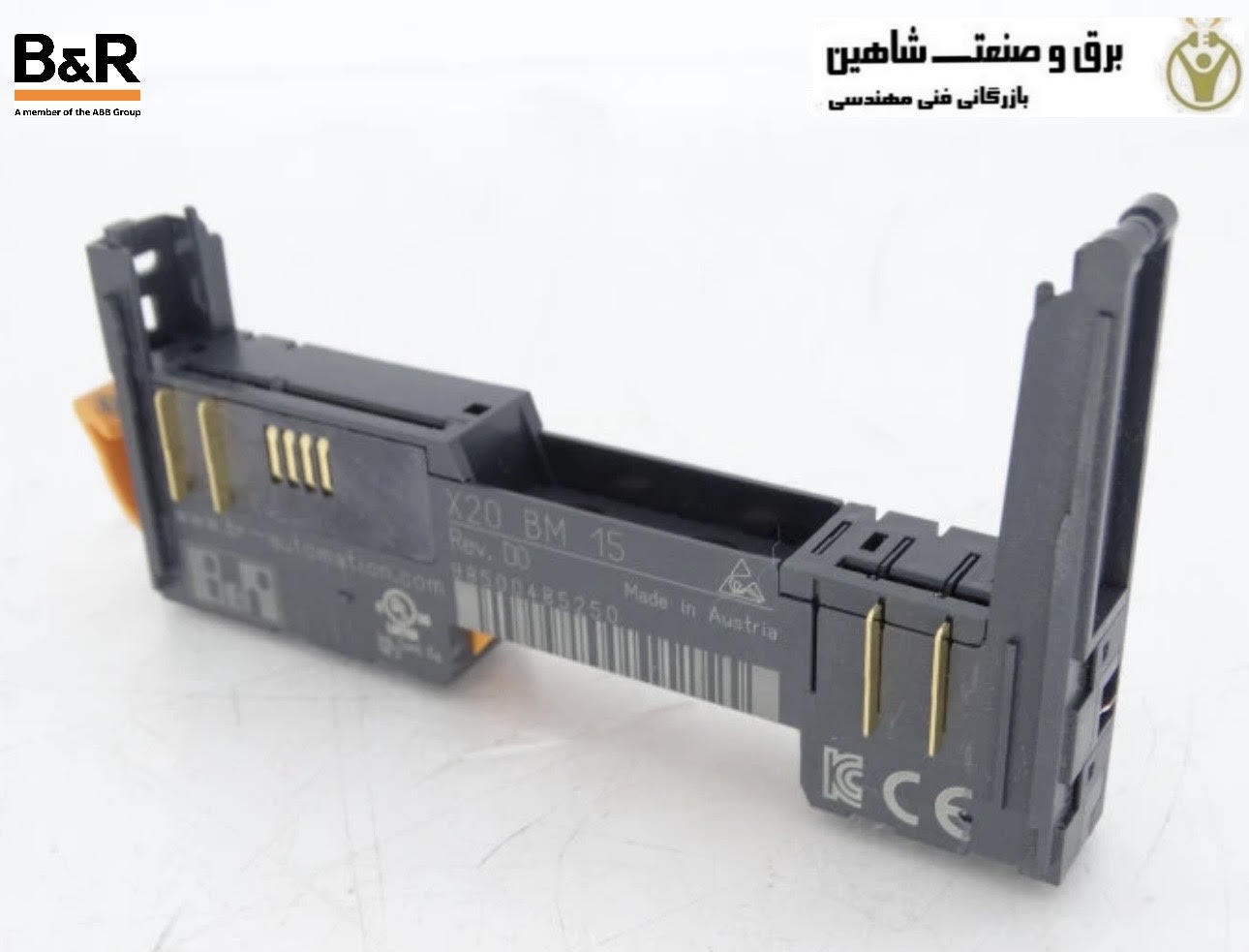

ماژول باس B&R مدل X20BM15 ، از خانواده X20 است که به عنوان پایه ماژول های 24VDC I/O این سیستم در تجهیزات اتوماسیون صنعتی استفاده می شود. این مدل به Node Number Switch مجهز است و امکان اختصاص دستی یک آدرس مشخص به Node را فراهم می کند. در سیستم X20، Bus Module بخشی از ساختار پایه ای هر گروه I/O محسوب می شود. X20BM15 بین بخش مکانیکی و ساختار باس قرار می گیرد و امکان نصب ماژول های 24VDC سری X20 را فراهم می کند.
عملکردهای اصلی این مدل عبارت اند از:
- ایجاد پایه برای ماژول های 24VDC سری X20
- انتقال باس داخلی سیستم
- عبور دادن تغذیه داخلی I/O
- تعیین دستی شماره Node
- فراهم کردن امکان ترکیب آدرس دهی دستی و اتوماتیک
- ایجاد یک ساختار ماژولار برای توسعه سیستم X20
ویژگی های کلیدی ماژول باس X20BM15 B&R
- سری: X20
- نوع: ماژول باس
- کاربرد: پایه ماژول های X20 با تغذیه 24VDC
- دارای Node Number Switch
- کدگذاری مکانیکی برای 24VDC
- عبور پیوسته تغذیه داخلی I/O
- امکان اختصاص دستی Node Number
- مستقل از Electronic Module
- قابلیت ترکیب آدرس دهی دستی و اتوماتیک
- ولتاژ نامی تغذیه I/O: 24VDC
- بار مجاز کنتاکت: 10A
- مصرف توان باس: 0.13W
- درجه حفاظت: IP20
- گام نصب: 12.5 +0.2 mm
- امکان نصب افقی و عمودی
کاربردهای ماژول باس X20BM15
- تابلوهای اتوماسیون صنعتی
- سیستم های PLC و I/O
- ماشین آلات صنعتی
- خطوط تولید
- سیستم های کنترل ماشین
- Remote I/O
- سیستم های ماژولار X20
- پروژه های دارای چند گروه I/O
- کاربردهایی که نیاز به تعیین دستی Node دارند
- سیستم هایی که باید تغذیه داخلی I/O در امتداد باس ادامه پیدا کند
