توضیحات

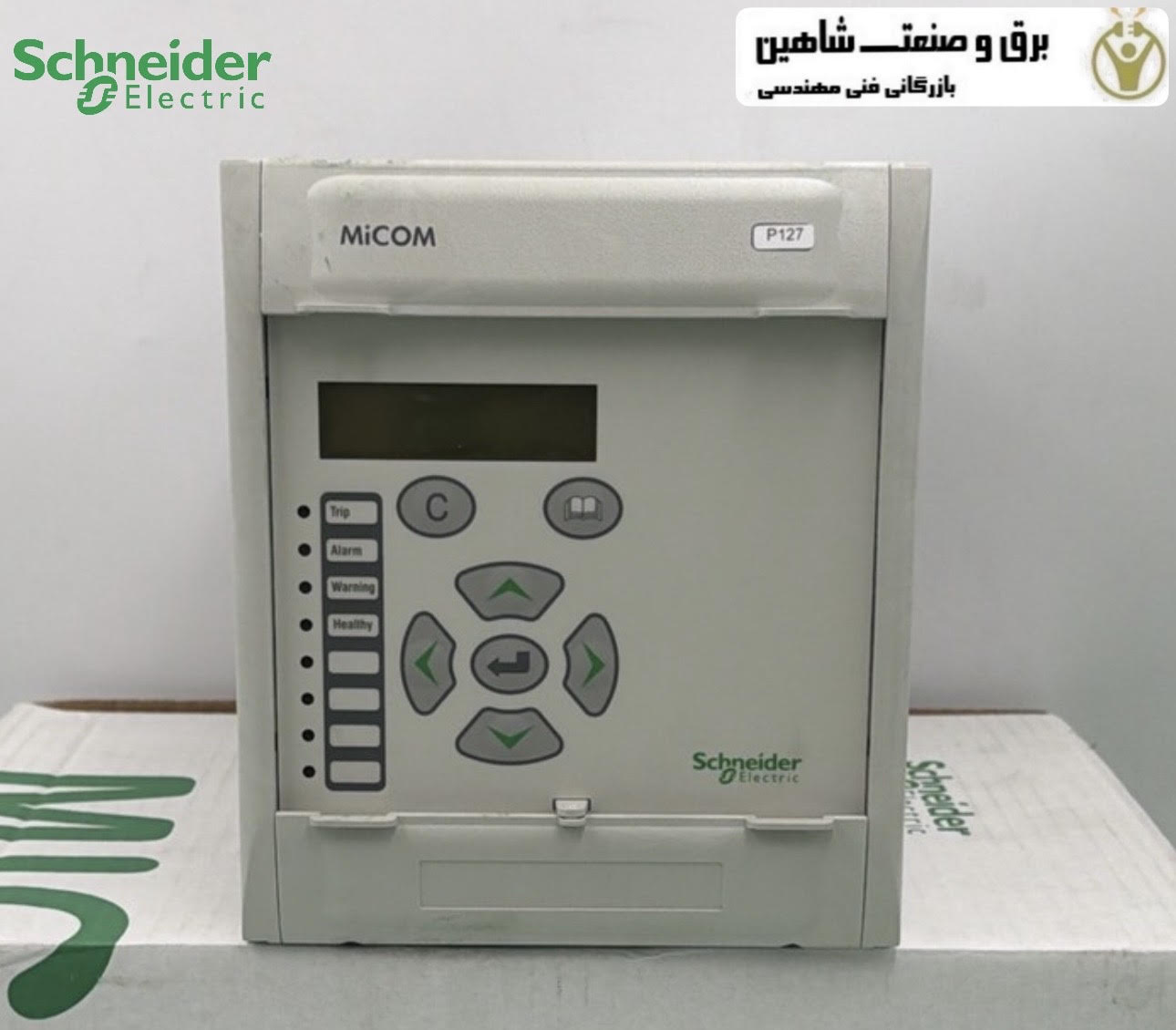

رله حفاظتی اشنایدر الکتریک Schneider Electric مدل MICOM P127-AA0F111 ، یک رله حفاظتی دیجیتال از خانواده MiCOM P12x است که برای حفاظت فیدرها و شبکه های توزیع در کاربردهای صنعتی، تأسیسات برق و تجهیزات اتوماسیون صنعتی مورد استفاده قرار می گیرد. خانواده P12x شامل رله های اضافه جریان جهت دار و غیرجهت دار است و مدل P127 به عنوان نسخه چندمنظوره سه فاز، علاوه بر حفاظت اضافه جریان و خطای زمین، قابلیت های حفاظتی مرتبط با ولتاژ را نیز ارائه می کند.
P127 با دریافت سیگنال های جریان و در پیکربندی های مربوطه ولتاژ، شرایط شبکه را پایش کرده و در صورت عبور پارامترها از حدود تنظیم شده، فرمان حفاظتی صادر می کند.
یکی از قابلیت های مهم این خانواده، امکان استفاده از حفاظت جهت دار و غیرجهت دار است. این ویژگی باعث می شود رله در شبکه هایی که جهت جریان خطا اهمیت دارد، انتخاب مناسبی برای حفاظت فیدر باشد. Schneider نیز P127 را به عنوان رله سه فاز چندمنظوره با قابلیت های حفاظتی ولتاژ معرفی می کند.
ویژگی های رله حفاظتی MICOM P127-AA0F111
- رله حفاظتی دیجیتال سه فاز
- مناسب حفاظت فیدر و شبکه های توزیع
- حفاظت اضافه جریان سه فاز
- امکان حفاظت اضافه جریان جهت دار
- حفاظت خطای زمین
- قابلیت های حفاظتی ولتاژ در مدل P127
- پشتیبانی از ورودی CT با جریان نامی 1A یا 5A در خانواده P12x
- قابلیت ارتباطی RS485 در پیکربندی های دارای این گزینه
- پشتیبانی از Modbus در برخی پیکربندی ها
- طراحی کشویی (Drawout) در ساختار خانواده
- مناسب شبکه های صنعتی و تأسیسات برق
- نمایش و تنظیم پارامترهای حفاظتی از طریق رابط کاربری دستگاه
کاربردهای رله حفاظتی میکوم P127 اشنایدر
- حفاظت فیدرهای MV
برای حفاظت فیدرهای فشار متوسط در پست ها و شبکه های توزیع. - شبکه های صنعتی
در شبکه های برق کارخانه ها و تأسیسات صنعتی که حفاظت اضافه جریان و خطای زمین اهمیت دارد. - خطوط هوایی و کابل های زیرزمینی
خانواده P125/P126/P127 برای حفاظت شبکه های زیرزمینی و هوایی نیز مستند شده است. - حفاظت جهت دار
در شبکه هایی که چند منبع تغذیه وجود دارد و جهت جریان خطا باید در تصمیم حفاظتی لحاظ شود، قابلیت Directional Overcurrent اهمیت ویژه ای دارد. - سیستم های مانیتورینگ
در پیکربندی های دارای ارتباط، P127 می تواند اطلاعات حفاظتی و اندازه گیری را در اختیار سیستم کنترل قرار دهد.
