توضیحات

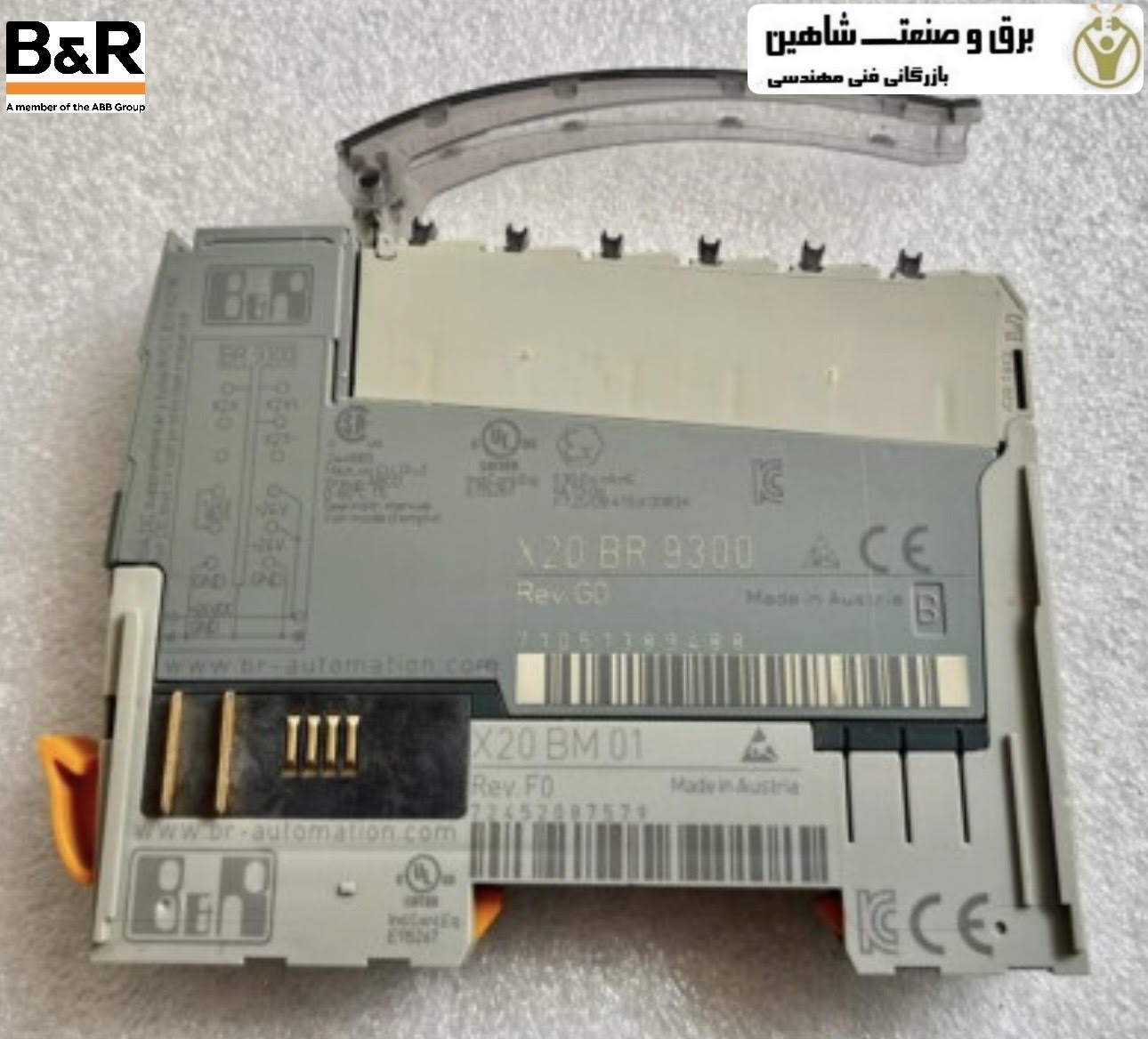

کارت پی ال سی B&R مدل X20BR9300 (X20 BR 9300) ، یک X2X Link Bus Receiver از تجهیزات اتوماسیون صنعتی B&R X20 است که برای اتصال سیستم X20 به باس X2X Link استفاده می شود. این ماژول علاوه بر دریافت باس X2X Link، دارای ورودی های تغذیه برای X2X Link و تغذیه داخلی I/O است. یکی از ویژگی های مهم X20BR9300، امکان ایجاد تغذیه افزونه برای X2X Link از طریق اتصال موازی چند ماژول تغذیه است که امکان عملکرد Redundant را فراهم می کند. این تجهیز در معماری X20 در سمت چپ سیستم قرار می گیرد و به عنوان نقطه اتصال X20 به X2X Link عمل می کند.
ویژگی های کارت پی ال سی B&R مدل X20BR9300 (X20 BR 9300)
- دارای تغذیه X2X Link
- دارای تغذیه داخلی I/O
- ورودی تغذیه X2X Link برابر 24VDC
- خروجی تغذیه X2X Link با توان نامی 7W
- امکان اتصال موازی برای تغذیه X2X Link
- امکان عملکرد Redundant
- حفاظت در برابر اتصال کوتاه در خروجی X2X Link
- حفاظت پلاریته معکوس در ورودی X2X Link
- خروجی تغذیه داخلی I/O برابر 24VDC
- تشخیص Run/Error و Overload
- نمایش وضعیت X2X Link توسط LED
- درجه حفاظت IP20
- مناسب نصب افقی و عمودی
- پشتیبانی از ATEX Zone 2 و UL/cULus
- نصب فقط در سمت چپ ترین Slot سیستم X20
کاربردهای X20BR9300
- سیستم های I/O صنعتی B&R
کاربرد اصلی این ماژول در سیستم های I/O سری X20 است که نیاز به اتصال به X2X Link دارند. - خطوط تولید
در خطوط تولید با تعداد زیادی ماژول I/O، ساختار X2X Link امکان ارتباط منظم و ماژولار میان اجزای سیستم را فراهم می کند. - سیستم های با نیاز به افزونگی
قابلیت Parallel و Redundant برای تغذیه X2X Link، استفاده از این ماژول را در سیستم هایی که قابلیت اطمینان اهمیت دارد، مناسب تر می کند.
