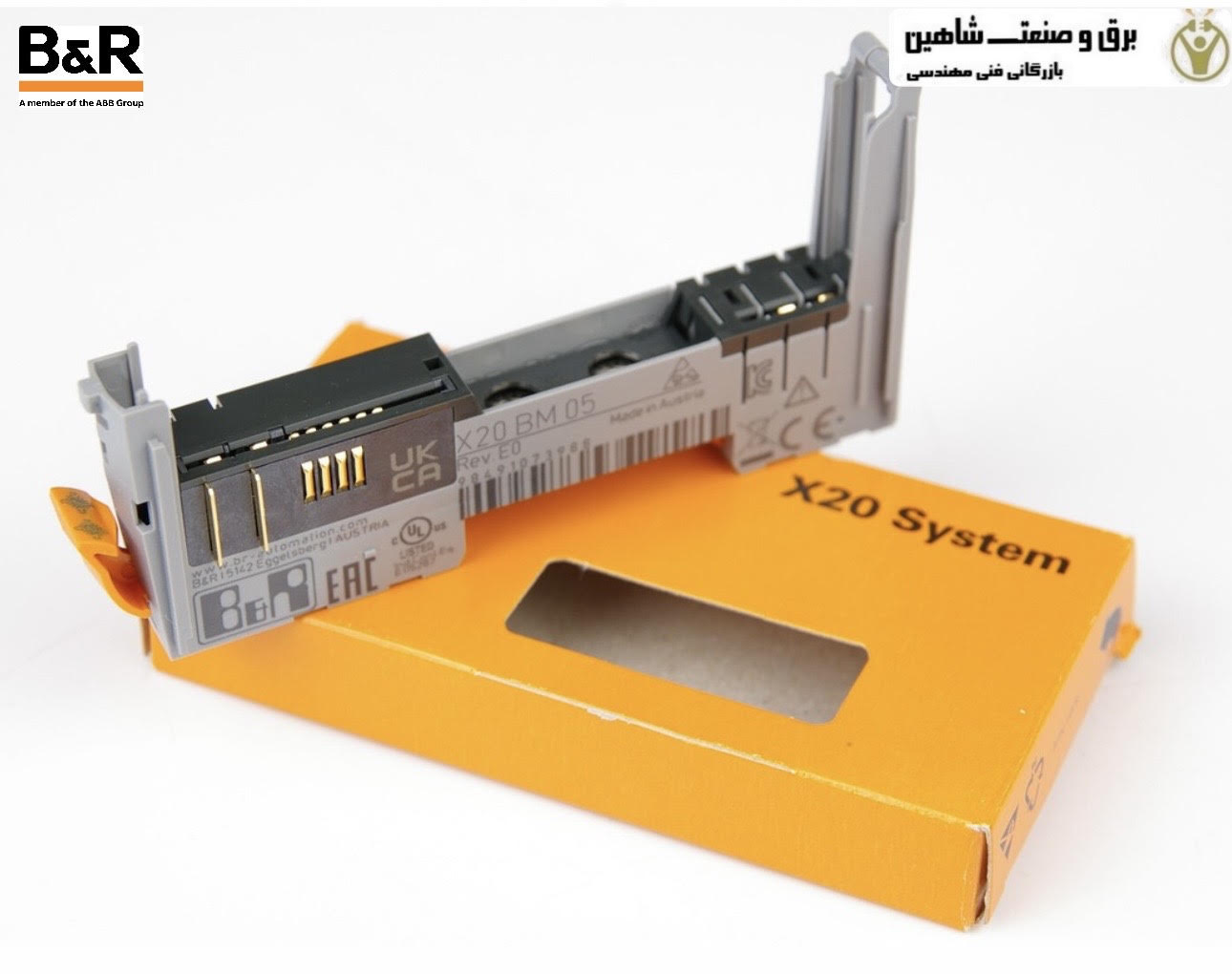

ماژول اتوبوسی منبع تغذیه B&R مدل X20BM05 ، یک ماژول باس منبع تغذیه از خانواده ماژول های I/O سری X20 است که به عنوان پایه و نقطه ورود ماژول های تغذیه در ساختار X20 استفاده می شود. این ماژول علاوه بر ایجاد امکان تشکیل گروه های پتانسیل، دارای Node Number Switch برای تعیین دستی شماره Node است و تغذیه داخلی I/O را در سمت چپ خود قطع می کند.
در معماری تجهیزات اتوماسیون صنعتی، انتخاب صحیح Bus Module اهمیت زیادی دارد؛ زیرا این قطعه فقط یک اتصال مکانیکی ساده نیست، بلکه در نحوه توزیع تغذیه و سازمان دهی گروه های I/O نیز نقش دارد. X20BM05 برای پروژه هایی مناسب است که علاوه بر تغذیه 24VDC، به آدرس دهی دستی Node در ساختار X20 نیاز دارند.
X20BM05 در سیستم X20 به عنوان پایه ماژول های تغذیه عمل می کند. مهم ترین قابلیت آن وجود کلید تعیین شماره Node است که امکان اختصاص یک آدرس مشخص به بخش مربوطه را فراهم می کند. از طرف دیگر، این ماژول باعث می شود تغذیه داخلی I/O در سمت چپ قطع شود. به همین دلیل می توان از آن برای ایجاد گروه های پتانسیل و تفکیک بخش های تغذیه در ساختار X20 استفاده کرد. همچنین امکان ترکیب آدرس دهی دستی و اتوماتیک در سیستم X20 وجود دارد.
ویژگی های ماژول اتوبوسی منبع تغذیه X20BM05
- ماژول Bus از خانواده B&R X20
- نوع: ماژول باس منبع تغذیه
- دارای Node Number Switch
- کدگذاری مکانیکی برای 24VDC
- مناسب برای پایه گذاری ماژول های تغذیه X20
- مناسب برای تشکیل گروه های پتانسیل
- قطع تغذیه داخلی I/O در سمت چپ
- امکان تعیین دستی شماره Node
- مستقل از Electronic Module
- امکان ترکیب آدرس دهی دستی و اتوماتیک
- ولتاژ نامی تغذیه I/O برابر 24VDC
- جریان/بار مجاز کنتاکت تا 10A
- مصرف توان باس حدود 0.13W
- درجه حفاظت IP20
- گام نصب 12.5 +0.2 mm
- قابلیت نصب افقی و عمودی
کاربردهای X20BM05
- تابلوهای کنترل صنعتی
- سیستم های PLC و Remote I/O
- ماشین آلات اتوماسیون صنعتی
- خطوط تولید
- سیستم های کنترل فرآیند
- سیستم های I/O ماژولار
- ایجاد گروه های تغذیه در ساختار X20
- پروژه هایی که نیاز به تعیین دستی Node Address دارند
- ماشین آلاتی با تعداد زیاد ماژول های X20
