توضیحات

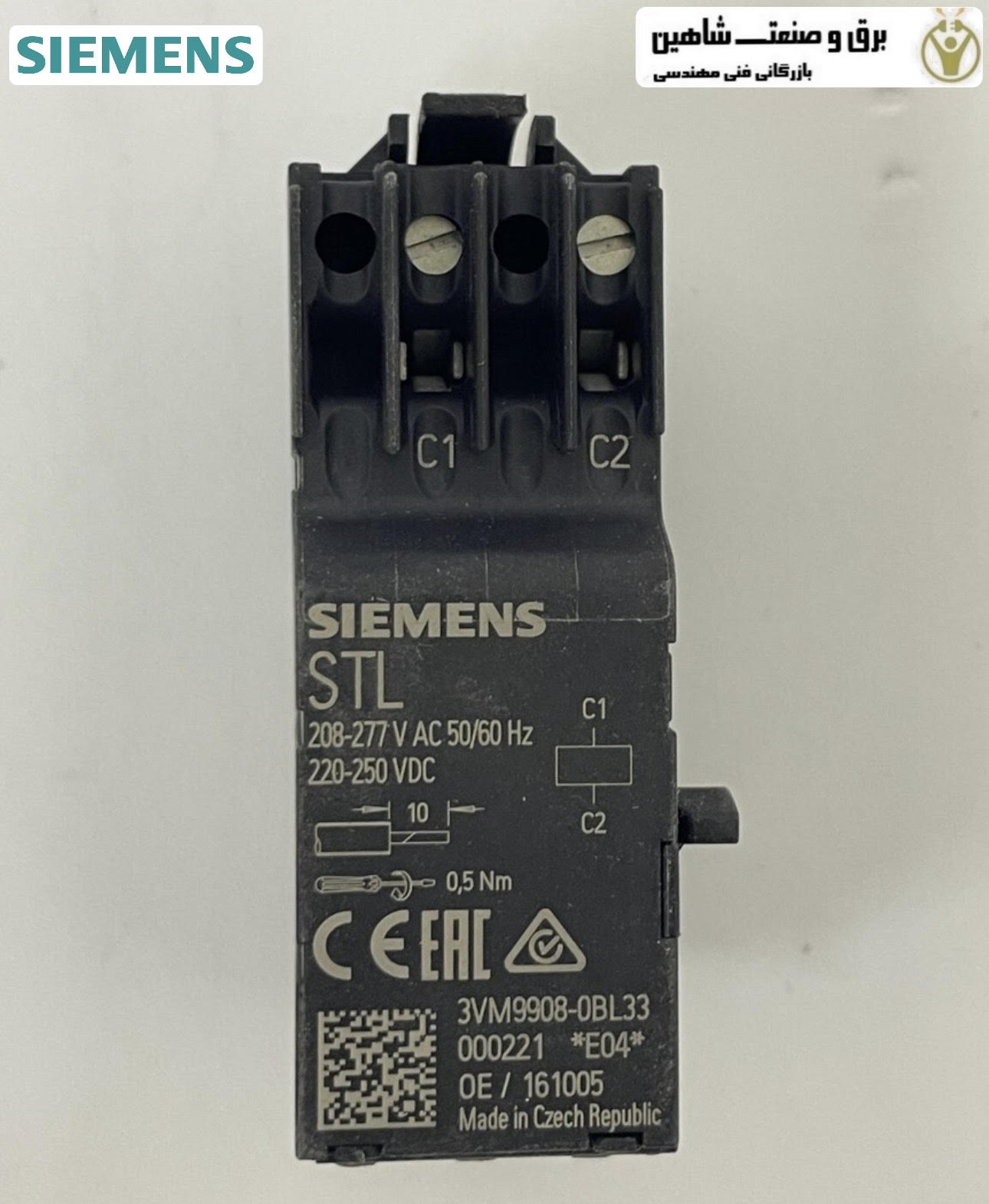

رله شنت کلید اتوماتیک زیمنس Siemens کد 3VM9908-0BL33 ، با محدوده ولتاژ ۲۰۸ تا ۲۷۷ ولت، یک قطعه جانبی باکیفیت است که به طور اختصاصی برای استفاده با کلیدهای Sentron 3VM (رنج ۱۰۰ تا ۶۳۰ آمپر) مناسب بوده و عملکرد و کارایی فوق العاده ای را ارائه می دهد. طراحی جمع وجور آن با طول ۱۰ میلی متر، نصب آسان و صرفه جویی در فضای اشغال شده را تضمین می کند.
شنت تریپ یک تجهیز جانبی در کلیدهای مدار است که امکان قطع و کنترل از راه دور را فراهم می کند. این قطعه با ایجاد میدان مغناطیسی و تعامل با مکانیزم قطع کلید، امکان قطع سریع و کنترل شده جریان را در پاسخ به شرایط یا سیگنال های خاص میسر می سازد.
ویژگی های رله شنت کلید اتوماتیک زیمنس کد 3VM9908-0BL33
۱. مکانیزم قطع (تریپ): عملکرد شنت تریپ بدین صورت است که با دریافت سیگنال یا شرایط الکتریکی خاص، یک میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی با مکانیزم قطع کلید تعامل کرده و باعث می شود کلید عمل کند (تریپ شود) و کنتاکت ها را باز نماید؛ در نتیجه، جریان برق قطع می شود.
۲. قطع از راه دور: وظیفه اصلی شنت تریپ، فراهم کردن امکان قطع کلید از راه دور است. به جای کار با مکانیزم قطع کلید به صورت دستی، شنت تریپ اجازه می دهد تا فرمان قطع از طریق پنل کنترل، اتاق فرمان یا سیستم اتوماسیون صادر شود.
۳. سیگنال های کنترلی: شنت تریپ معمولاً سیگنال های کنترلی را از منابع مختلفی مانند رله های حفاظتی، پنل های کنترل یا سایر تجهیزات اتوماسیون صنعتی پایش و کنترل دریافت می کند. این سیگنال ها می توانند بر اساس شرایط خاصی مانند اضافه جریان، افت ولتاژ، خطای اتصال به زمین یا سایر شرایط غیرعادی عملکرد صادر شوند.
۴. هماهنگی و گزینش پذیری (Selectivity): شنت تریپ نقش حیاتی در هماهنگی و گزینش پذیری تجهیزات حفاظتی ایفا می کند. این محصول با فراهم کردن امکان قطع از راه دور، عملکرد منظم و متوالی چندین کلید را در یک سیستم ممکن می سازد؛ بدین ترتیب اطمینان حاصل می شود که تنها بخش معیوب یا تحت تأثیر خطا ایزوله شده و اثر آن بر سایر بخش های سیستم به حداقل می رسد.
۵. کاربردها: شنت تریپ به طور گسترده در کاربردهای مختلف کلیدهای فشار ضعیف، از جمله سیستم های توزیع برق، مراکز کنترل موتور (MCC) و تأسیسات الکتریکی صنعتی استفاده می شود. به ویژه در مواردی که کارکرد دستی کلید غیرعملی یا ناامن است، و یا زمانی که نیاز به پاسخ سریع و کنترل از راه دور وجود دارد، بسیار کارآمد است.
جزئیات فنی 3VM9908-0BL33
- نوع محصول: رهاساز شانت (Shunt Release)
- رنگ: مشکی
- ابعاد: ۶۵٫۱ × ۲۵٫۷ × ۳۲٫۲ میلی‌متر
- فرکانس: ۵۰/۶۰ هرتز
- طول: ۱۰ میلی‌متر
- مناسب برای: کلیدهای اتوماتیک (MCCB) مدل Sentron 3VM (رنج ۱۰۰ تا ۶۳۰ آمپر)
- ولتاژ نامی (AC): ۲۰۸ تا ۲۷۷ ولت
- ولتاژ ضربه (Surge Voltage): ۴ کیلوولت
