توضیحات

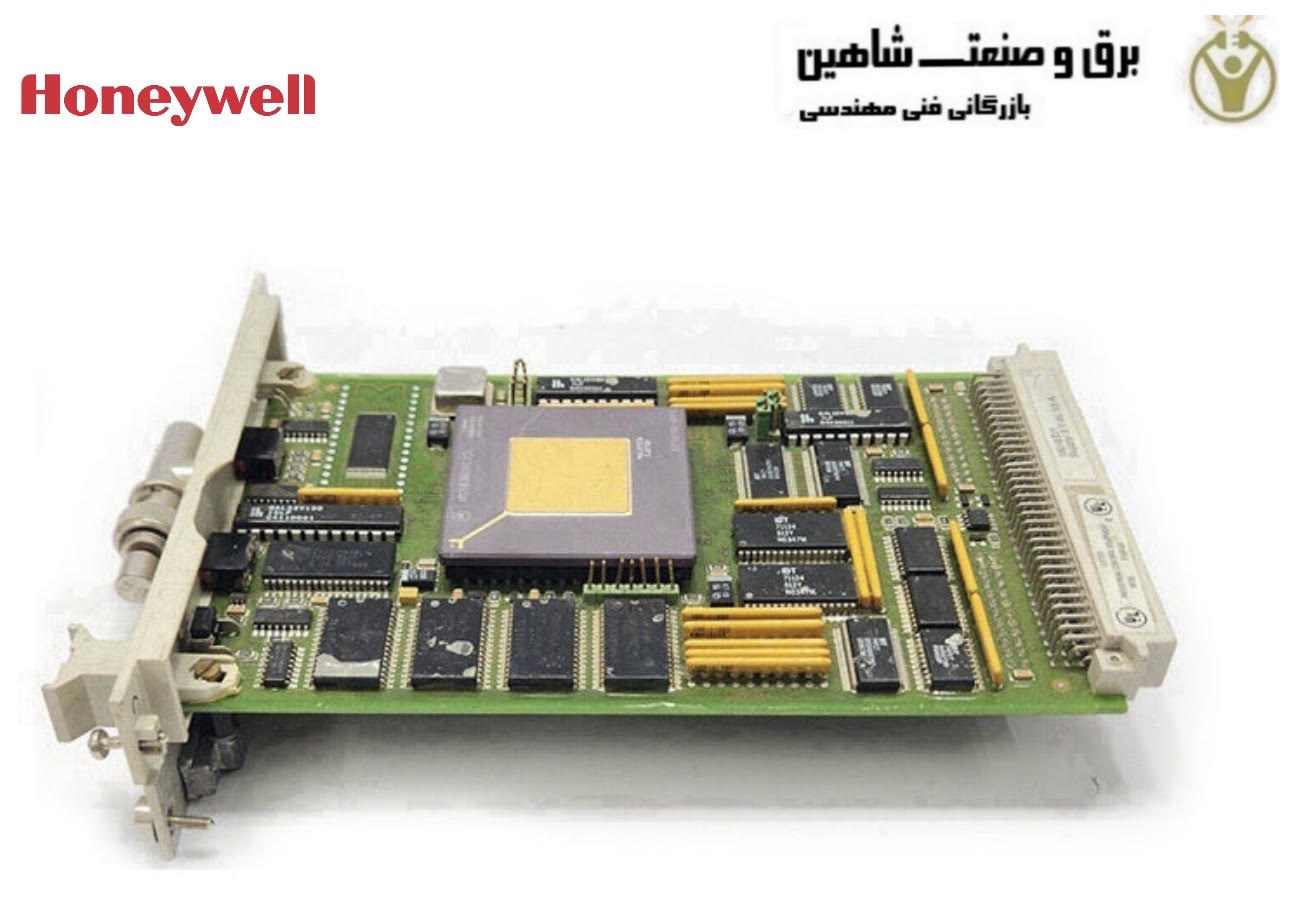

ماژول اترنت هانیول HoneyWell مدل 10018/E/1 ، یک ماژول ارتباطی Ethernet برای سیستم FSC (Fail Safe Controller) هانیول است که ارتباط میان کنترلر ایمن و سیستم نظارتی PlantScape را برقرار می کند. این ماژول برای انتقال اطلاعات و وضعیت سیستم از طریق شبکه Ethernet طراحی شده و در ساختار سیستم های کنترل و ایمنی صنعتی مورد استفاده قرار می گیرد.
ماژول 10018/E/1 بخشی از سخت افزار سیستم FSC هانیول است و وظیفه اصلی آن ایجاد مسیر ارتباطی Ethernet بین سیستم FSC و PlantScape است. این ماژول از یک رابط Ethernet در موقعیت A استفاده می کند و موقعیت B در آن خالی است. در مقابل، مدل 10018/E/E دارای دو رابط Ethernet است و برای ایجاد افزونگی ارتباطی با PlantScape استفاده می شود.
کاربرد ماژول هانیول
در تجهیزات اتوماسیون صنعتی، ارتباط مطمئن میان کنترلر و سیستم نظارتی اهمیت زیادی دارد. Honeywell 10018/E/1 برای همین بخش از معماری FSC طراحی شده و مسیر ارتباطی Ethernet میان FSC و PlantScape را فراهم می کند.
این ماژول می تواند در ساختارهای کنترل و ایمنی صنعتی که از سیستم FSC هانیول استفاده می کنند، برای ارتباط اطلاعاتی با سیستم PlantScape به کار گرفته شود. بنابراین این محصول یک ماژول ارتباطی تخصصی است و انتخاب آن باید بر اساس معماری واقعی سیستم FSC و تجهیزات نصب شده انجام شود.
جزئیات فنی ماژول اترنت HoneyWell 10018/E/1
- نوع ماژول: ماژول ارتباطی اترنت
- سیستم مورد استفاده: FSC
- ارتباط: FSC با PlantScape
- تعداد رابط Ethernet: 1
- موقعیت رابط: A
- نرخ انتقال Ethernet: 10 Mbaud
- ایزولاسیون گالوانیکی: بیش از 6 kV
- ولتاژ تغذیه: 5 VDC
- جریان مصرفی: 1500 mA
- Ripple: کمتر از 50 mV p-p
- فضای نصب: 8 TE، 3 HE / 8 HP، 3U
- تأییدیه ها: CE، UL، TÜV
