توضیحات

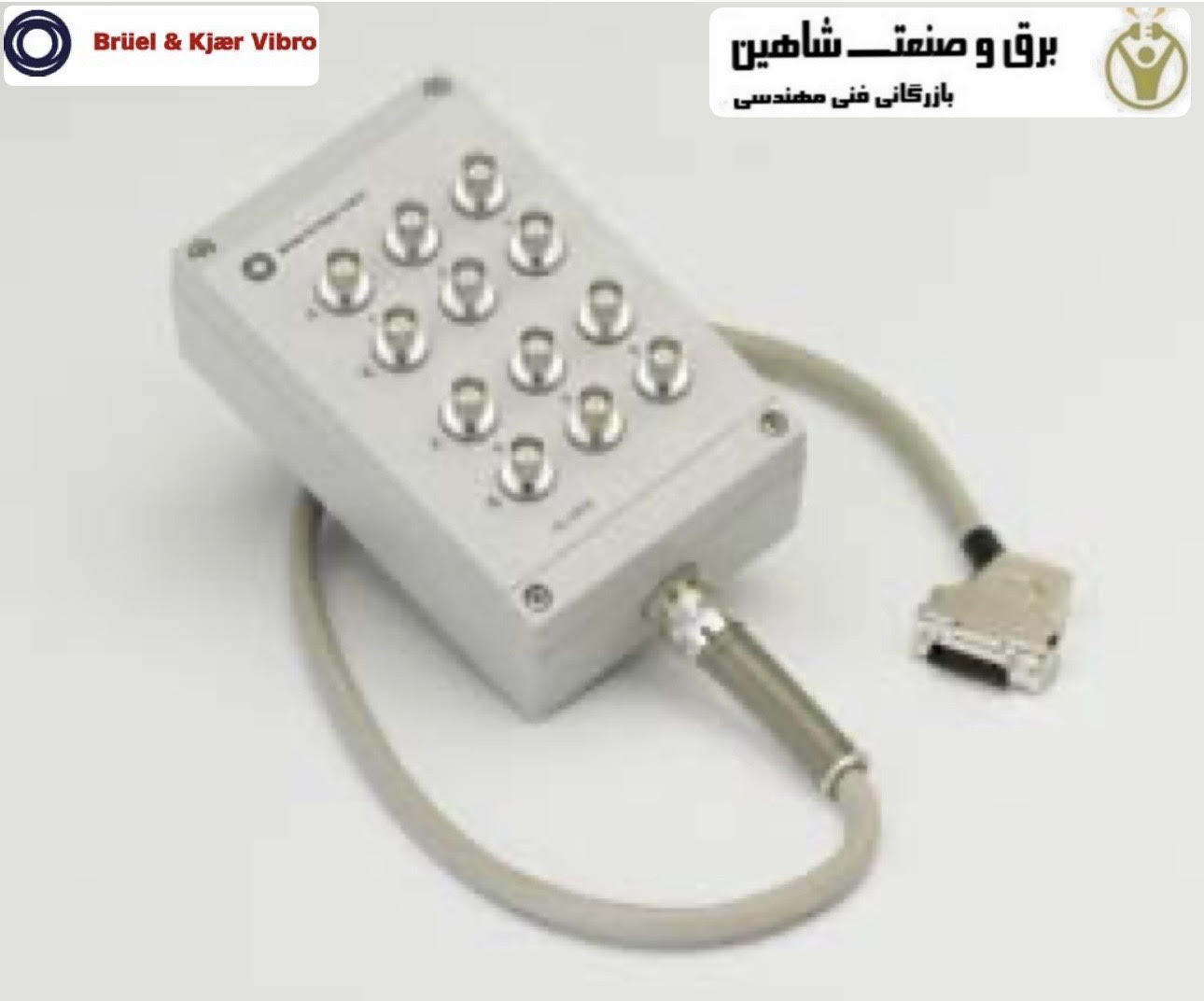

پنل دسترسی عیب یابی BRUEL & KJAER مدل AC-4605 ، یک پنل خروجی BNC برای سیستم مانیتورینگ VIBROCONTROL 6000 است که امکان دسترسی به سیگنال های بافرشده کانال های ورودی را از طریق کانکتورهای BNC فراهم می کند.
این تجهیز مستقیماً به ماژول ناظر ایمنی سیستم VIBROCONTROL 6000 متصل می شود و ارتباط آن با ماژول مانیتورینگ از طریق یک کانکتور 26-pin HD-DSUB انجام می گیرد. در نتیجه AC-4605 بیشتر یک رابط دسترسی و تست سیگنال برای سیستم مانیتورینگ است و نباید آن را با سنسور ارتعاش یا ماژول پردازش سیگنال اشتباه گرفت.
در سیستم های مانیتورینگ وضعیت ماشین آلات، گاهی لازم است سیگنال خام یا بافرشده سنسورها برای تست، عیب یابی یا بررسی با تجهیزات ابزار دقیق خارجی در دسترس باشد.
AC-4605 دقیقاً برای این منظور در سیستم VIBROCONTROL 6000 طراحی شده است. طبق مستندات سازنده، سیگنال های بافرشده کانال های ورودی از طریق 12 خروجی BNC در اختیار کاربر قرار می گیرند. بنابراین این قطعه نقش یک رابط دسترسی به سیگنال را دارد و وظیفه اصلی آن تبدیل یا پردازش مستقل سیگنال نیست.
کاربردهای پنل عیب یابی BRUEL & KJAER AC-4605
- عیب یابی سیستم مانیتورینگ
- بررسی سیگنال کانال های ورودی
- دسترسی آزمایشگاهی به سیگنال ها
- اتصال تجهیزات اندازه گیری خارجی
- بررسی عملکرد کانال های مانیتورینگ
- تست و تشخیص سیستم ناظر ایمنی
جزئیات فنی محصول
- نوع تجهیز: محفظه خروجی BNC
- کاربرد: دسترسی به سیگنال های بافرشده ورودی
- سیستم سازگار: ویبروکنترل ۶۰۰۰
- ماژول مرتبط: ناظر ایمنی / SM-610
- خروجی‌ها: 12 × BNC
- کانکتور اتصال به ناظر ایمنی: 26-pin HD-DSUB
- محل اتصال در SM-610: X51
- طول کابل اتصال: 1.5 m
- جنس محفظه: Al Si 12، DIN 1725
- مقاومت ضربه: > 7 Nm
- محدوده دمای کاری: -30°C تا +80°C
- پوشش: Powder-coated، RAL 7038
- روش نصب: پدهای مغناطیسی در پشت محفظه
