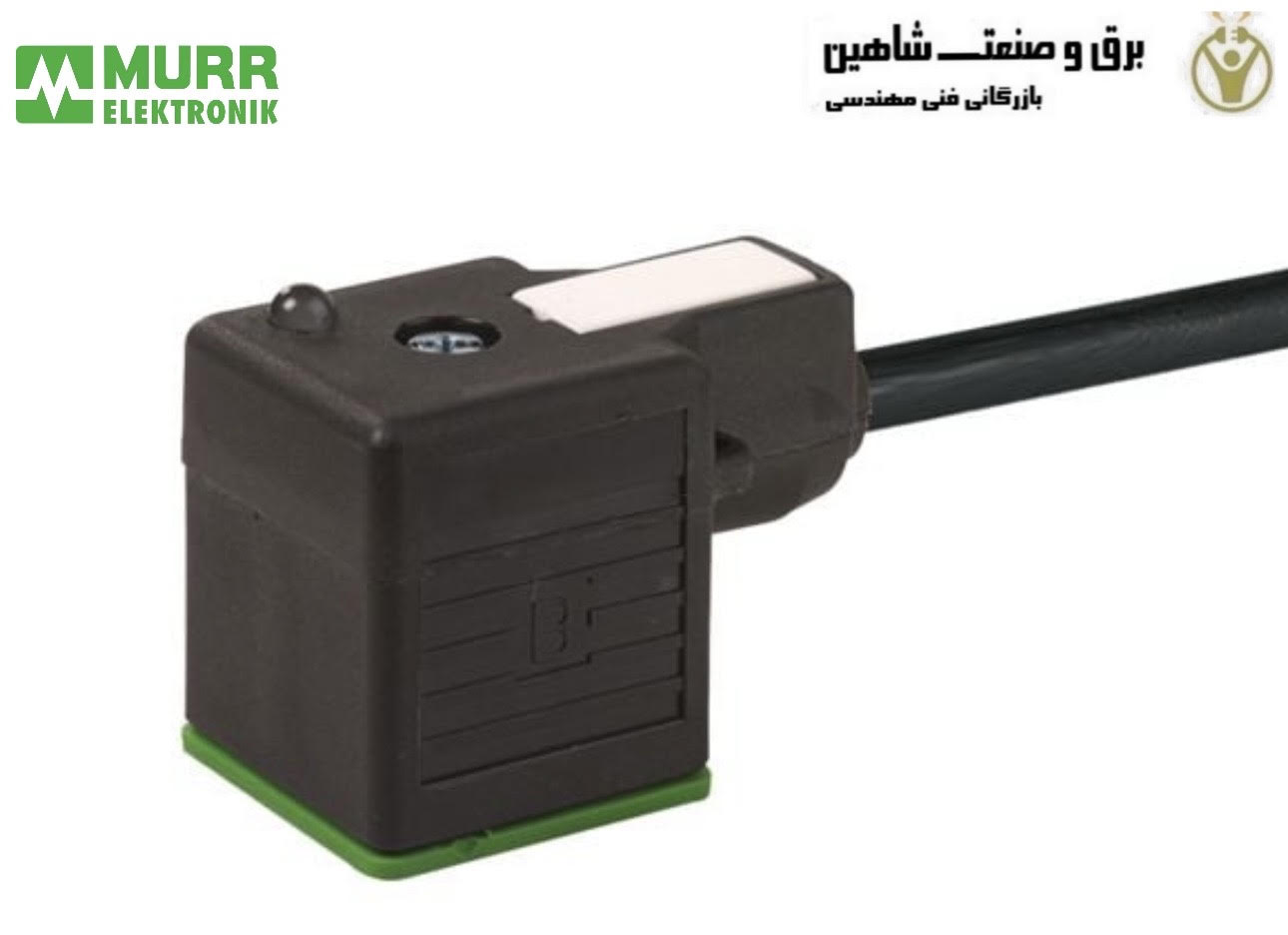

کابل سنسور/عملگر مور الکترونیک Murrelektronik مدل 7000-11021-2C31000 (جایگزین کد قدیمی ۲۴۸۶۷۸) ، یک مجموعه آماده کانکتور شیر برقی (Valve Connector) از خانواده MSUD است که برای اتصال تجهیزات دارای رابط BI با ابعاد 11 میلی متر به مدار کنترل طراحی شده است.
این مدل با کابل PVC سه رشته ای به طول 10 متر عرضه می شود و در سمت تجهیز از کانکتور Valve BI و در سمت دیگر از سر آزاد کابل استفاده می کند. وجود LED وضعیت و ساختار مناسب برای محیط های صنعتی، آن را به گزینه ای کاربردی برای اتصال شیرهای برقی در تجهیزات اتوماسیون صنعتی تبدیل می کند.
در بسیاری از ماشین آلات صنعتی، شیرهای برقی وظیفه کنترل جریان هوا، سیال یا حرکت عملگرها را بر عهده دارند. برای فرمان دادن به این شیرها، یک اتصال الکتریکی مطمئن بین شیر و سیستم کنترل لازم است. 7000-11021-2C31000 این اتصال را به شکل یک مجموعه آماده فراهم می کند.
یک طرف مجموعه مستقیماً به رابط BI-11 mm شیر متصل می شود و طرف دیگر کابل به صورت آزاد باقی می ماند تا بتوان آن را به ترمینال، ماژول I/O، کنترلر یا سایر اجزای مدار متصل کرد. به این ترتیب، به جای مونتاژ جداگانه سوکت، سیم و متعلقات مربوط به آن، یک مجموعه کابل دار آماده در اختیار کاربر قرار می گیرد.
جزئیات فنی کابل سنسور/عملگر Murrelektronik 7000-11021-2C31000
- خانواده: کانکتورهای سیگنال / MSUD
- نوع اتصال: Valve plug BI-11 mm
- کابل از پیش متصل شده
- کابل PVC، سه رشته ای
- طول کابل: 10 متر
- رنگ روکش کابل: خاکستری
- ولتاژ نامی اعلام شده: 24 V
- دارای نشانگر LED
- کانکتور از نوع Female / Socket
- ورود کابل به کانکتور به صورت زاویه دار
- درجه حفاظت: IP67
- جریان نامی: 4 A
- سر دیگر کابل: Free Cable End
- بدون شیلد
- پوشش کنتاکت: طلا
- بدنه کانکتور از جنس CuZn در مشخصات توزیع کننده
کاربردهای محصول
- ماشین آلات اتوماسیون صنعتی
- سیستم های پنوماتیک
- مدارهای کنترل شیرهای برقی
- خطوط تولید خودکار
- تجهیزات مونتاژ صنعتی
- سیستم های کنترل و فرمان
- ماشین آلاتی که از شیرهای دارای رابط BI-11mm استفاده می کنند
- اتصال شیرهای برقی به تابلوهای کنترل و سیستم های I/O
