توضیحات

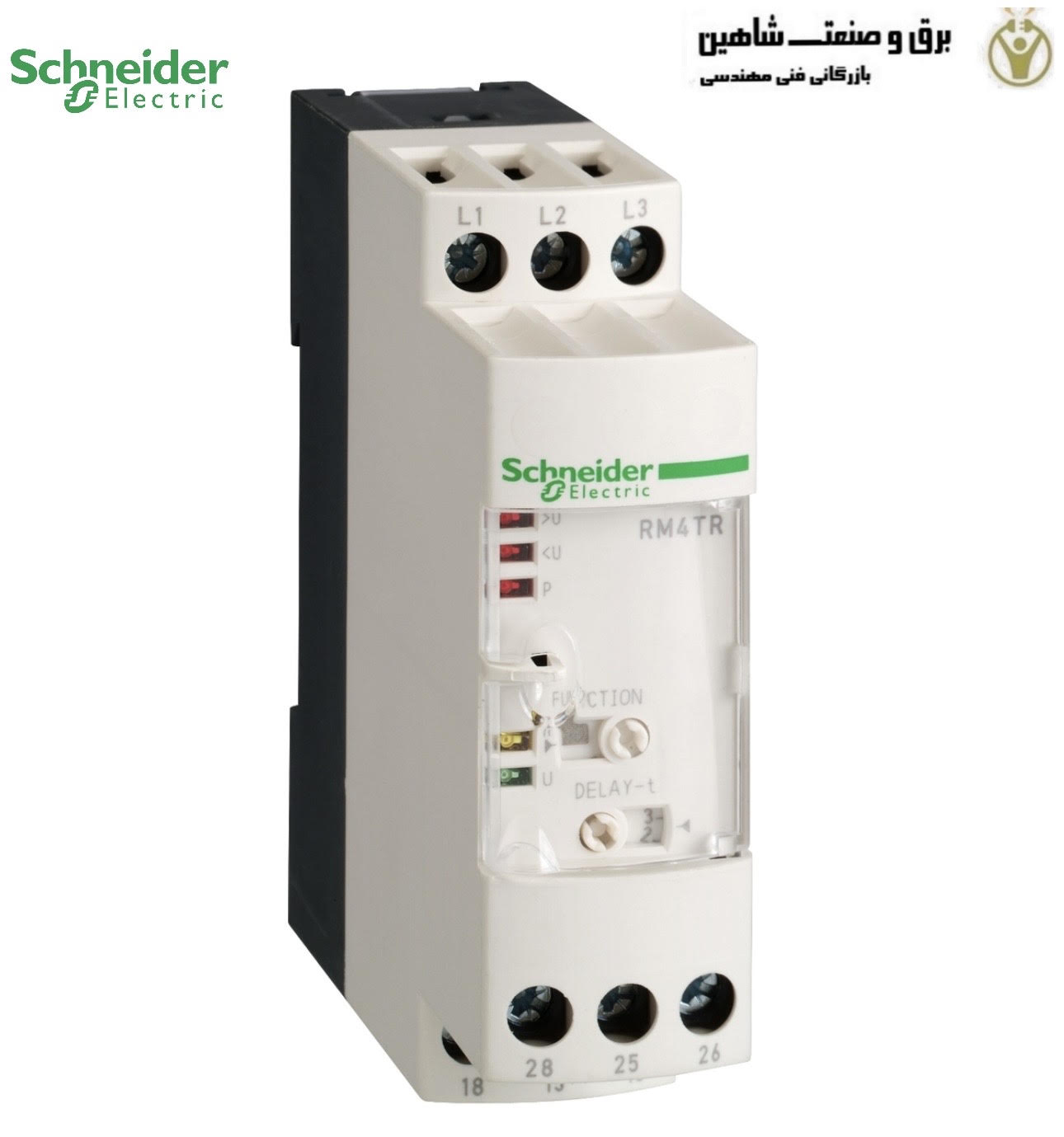

کنترل فاز اشنایدر Schneider مدل RM4TR32 (کد جدید RM22TR33) ، یک رله کنترل سه فاز از خانواده Zelio Control اشنایدر الکتریک است. این رله برای بررسی وضعیت شبکه برق سه فاز طراحی شده و می تواند مواردی مانند قطع فاز، جابه جایی توالی فاز، افت ولتاژ و افزایش ولتاژ را تشخیص دهد.
RM4TR32 در تابلوهای برق، مدارهای فرمان و تجهیزات اتوماسیون صنعتی کاربرد دارد؛ به خصوص در سیستم هایی که سلامت شبکه سه فاز برای عملکرد صحیح آنها اهمیت دارد.
مزایای کنترل فاز اشنایدر
- کنترل چند وضعیت شبکه: این رله فقط یک پارامتر را بررسی نمی کند و می تواند قطع فاز، توالی فاز و وضعیت ولتاژ را کنترل کند.
- تنظیم پذیری مناسب: آستانه های افت و افزایش ولتاژ و همچنین زمان تأخیر قابل تنظیم هستند.
- ابعاد جمع وجور: عرض 22.5 میلی متری باعث می شود رله فضای کمی در تابلو اشغال کند.
- دو خروجی تبدیلی: وجود دو کنتاکت تبدیلی امکان استفاده از وضعیت رله در مدارهای مختلف را فراهم می کند.
کاربرد رله Schneider
RM4TR32 برای سیستم هایی مناسب است که وضعیت برق سه فاز باید قبل یا هنگام کار تجهیزات بررسی شود.
- تابلوهای برق صنعتی
- مدار فرمان موتورهای سه فاز
- ماشین آلات صنعتی
- خطوط تولید
- سیستم های اتوماسیون
- تجهیزات کنترل صنعتی
- مدارهای پایش ولتاژ
- سیستم هایی که کنترل توالی فاز در آنها اهمیت دارد
جزئیات فنی کنترل فاز اشنایدر RM4TR32
- خانواده: Zelio Control
- سری: RM4-T
- نوع محصول: رله کنترل شبکه سه فاز
- تعداد فاز: 3 فاز
- تشخیص خطا: قطع فاز، توالی فاز، افت و افزایش ولتاژ
- محدوده اندازه گیری: 290 تا 484V
- تنظیم افت ولتاژ: 300 تا 430V
- تنظیم افزایش ولتاژ: 420 تا 480V
- زمان تأخیر: 0.1 تا 10 ثانیه
- خروجی: 2 کنتاکت تبدیلی
- فرکانس: 50/60Hz
- جریان حرارتی متعارف: 8A
- عرض: 22.5mm
- ارتفاع: 78mm
- عمق: 80mm
- حفاظت ترمینال: IP20
- حفاظت بدنه: IP50
