توضیحات

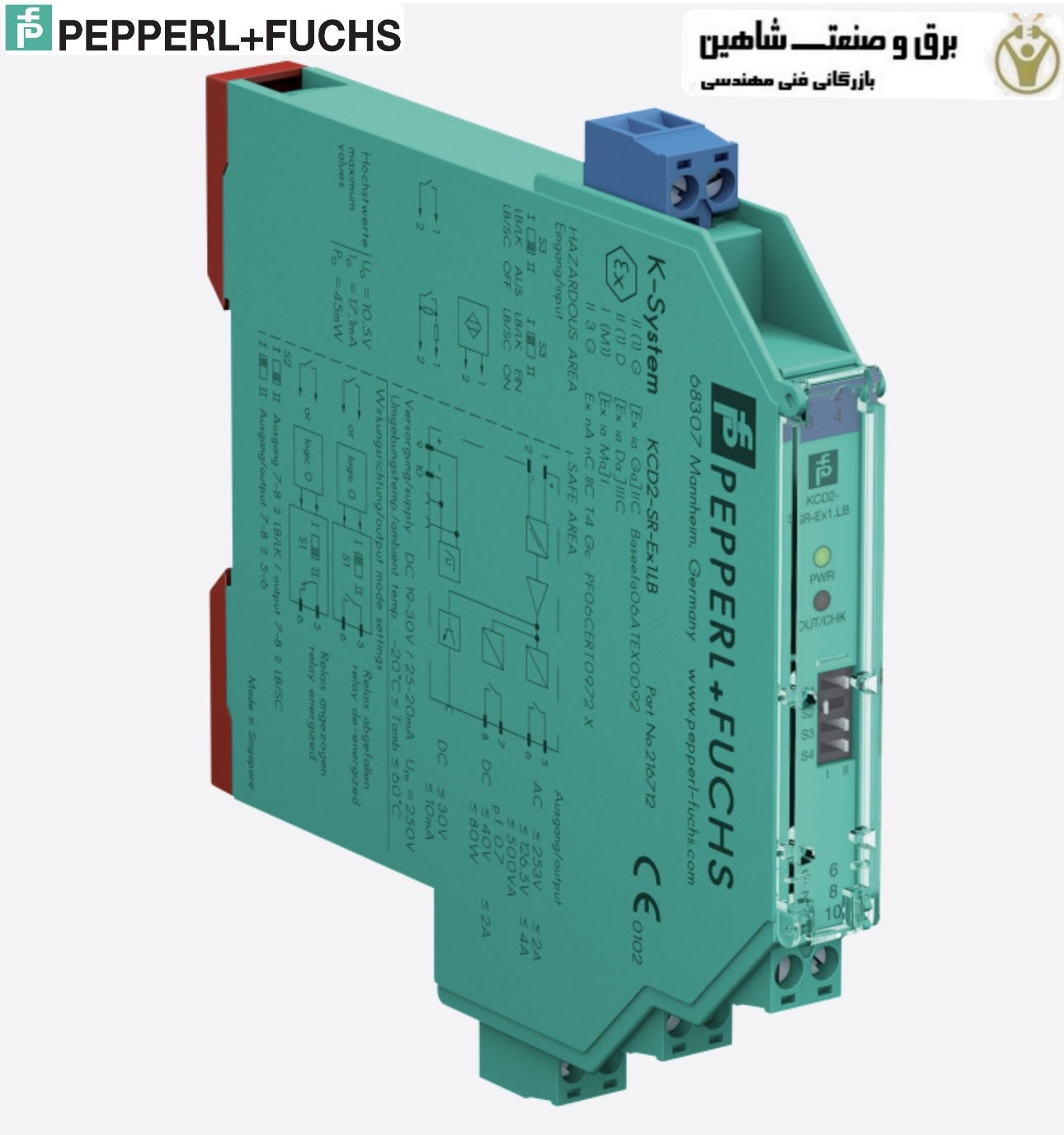

بریر پپرل فوکس Pepperl+Fuchs مدل KCD2-SR-1.LB کد 216713 ، یک تقویت کننده سوئیچ و مبدل سیگنال تککاناله از خانواده K-System است که برای انتقال و جداسازی گالوانیکی یک سیستم دیجیتال بین تجهیزات فیلد و سیستم کنترل طراحی شده است.
این ماژول می تواند از سنسورهای NAMUR یا کنتاکت های خشک دریافت کند و پس از پردازش، آن را از طریق خروجی های رله ای به سمت سیستم کنترل منتقل کند. یکی از قابلیت های مهم KCD2-SR-1.LB، می تواند از آن بهعنوان Signal Splitter با یک ورودی و دو خروجی استفاده شود.
این تجهیز همچنین از Line Fault Detection یا LFD پشتیبانی می کند و برای کاربردهایی که نظارت بر وضعیت سیم کشی و تشخیص خطا وجود دارد، گزینه های کاربردی در تجهیزات اتوماسیون صنعتی به شمار می رود.
کاربردهای Pepperl+Fuchs KCD2-SR-1.LB
KCD2-SR-1.LB در سیستم های اتوماسیون صنعتی و کنترل فرآیند انتقال و جداسازی سیستم های دیجیتال کاربرد، از جمله:
- تشخیص وضعیت سنسورهای NAMUR
- تشخیص وضعیت کنتاکت های مکانیکی
- تشخیص موقعیت و پایان موقعیت
- مانیتورینگ وضعیت تجهیزات
- سیستم های PLC و DCS
- تابلوهای کنترل صنعتی
- سیستم های ابزار دقیق
- مدارهای Signal Conditioning
- جداسازی مدار فیلد از مدار کنترل
- تقسیم سیگنال
- مانیتورینگ خطاهای سیم کشی
- سیستم های ایمنی عملکردی
جزئیات فنی بریر 216713
- نوع تجهیز: تقویت کننده سوئیچ / مبدل سیگنال
- تعداد کانال: 1
- نوع سیستم: ورودی دیجیتال
- ورودی: NAMUR / تماس خشک
- استاندارد ورودی: NAMUR EN 60947-5-6
- ولتاژ تغذیه: 19…30 ولت DC
- تغذیه نامی: 24 ولت DC
- تغذیه برق ریل: یا ترمینال های 9+ و 10-
- جریان نامی: حداکثر 37 mA
- توان مصرفی: حداکثر 750 mW
- ولتاژ مدار باز: حدود 8 ولت DC
- جریان اتصال کوتاه: حدود 8 میلی آمپر
- نقطه سوئیچ: 1.2…2.1 mA
- تشخیص قطع خط: I ≤ 0.1 mA
- تشخیص اتصال کوتاه: I ≥ 6.5 mA
- فرکانس سوئیچینگ: حداکثر 10 هرتز
- تعداد خروجی: 2
- نوع خروجی: رله
- عملکرد خروجی دوم: Signal یا Fault Message
- بار ماشینی کنتاکت: 250 ولت AC / 2 آمپر
- حداکثر بار DC: 30 V DC / 2 A، بار مقاومتی
- جریان حداقل سوئیچ: 2 mA / 24 V DC
- ایزولاسیون: جداسازی گالوانیکی تقویت شده
- ولتاژ : عایقی نامی 300 V
- تصویر: DIP Switch
- نمایشگر: LED
- درجه حفاظت: IP20
- اتصال: ترمینال پیچ
- عرض: 12.5 میلی متر
- ارتفاع: 119 میلی متر
- عمق: 114 میلی متر
- وزن: حدود 100 گرم
- نصب: ریل DIN 35 میلی متر
