توضیحات

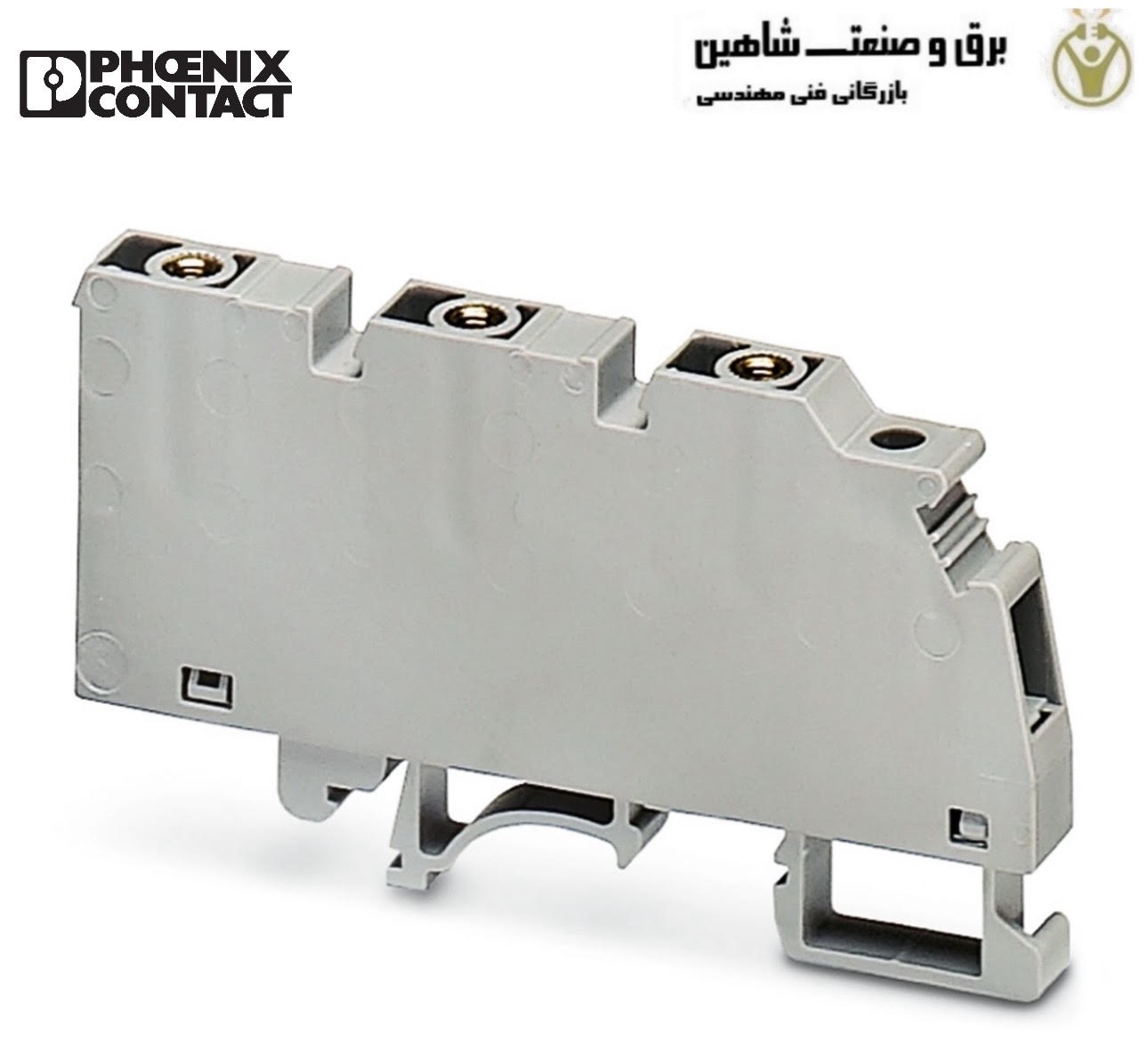

بلوک ترمینال عبوری قابل جدا شدن فونیکس کنتاکت Phoenix Contact مدل UPCV3K 4-G-7,62 کد 1838381 ، از خانواده PCVK 4 است که برای سیم کشی و توزیع اتصالات در تابلوهای برق، کنترل و تجهیزات اتوماسیون صنعتی استفاده می شود. این مدل دارای یک پتانسیل، یک ردیف و چهار نقطه اتصال است. اتصال آن به صورت ترکیبی پیچی / Plug-in انجام می شود و برای هادی هایی با سطح مقطع 0.2 تا 4 mm² طراحی شده است. ولتاژ نامی ترمینال 800 V و جریان نامی آن 20 A است.
1838381 برای ایجاد یک مسیر عبوری الکتریکی در ساختار ترمینالی تابلو طراحی شده است. ساختار یک پتانسیله آن چهار نقطه اتصال را در اختیار مدار قرار می دهد. اتصال سیم به ترمینال از طریق مکانیزم پیچی انجام می شود و خود ترمینال با سیستم Plug-in خانواده PCVK سازگار است. این مدل با پلاگهای خانواده PC 4 و PC 5 قابل استفاده است.
یکی از مزایای ساختار UPCV3K این است که در هر نقطه ترمینال سه خروجی پلاگ فراهم می شود. این ویژگی در طراحی های سیم کشی ماژولار می تواند انعطاف بیشتری ایجاد کند.
جزئیات فنی بلوک ترمینال عبوری 1838381 Phoenix Contact
- مدل: UPCV3K 4-G-7,62
- نوع: ترمینال بلوک عبوری با قابلیت اتصال کشویی
- خانواده محصول: PCVK 4
- یک پتانسیل و یک ردیف
- 4 اتصال
- گام ترمینال: 7.62 mm
- سطح مقطع نامی: 4 mm²
- جریان نامی: 20 A
- ولتاژ نامی: 800 V
- اتصال Screw / Plug-in
- رزوه پیچ: M3
- قابلیت نصب روی ریل های NS 32، NS 35/7.5 و NS 35/15
- رنگ: خاکستری RAL 7042
- جنس عایق: PA
- کلاس اشتعال پذیری: UL 94 V0
- سطح تماس: قلع Sn
