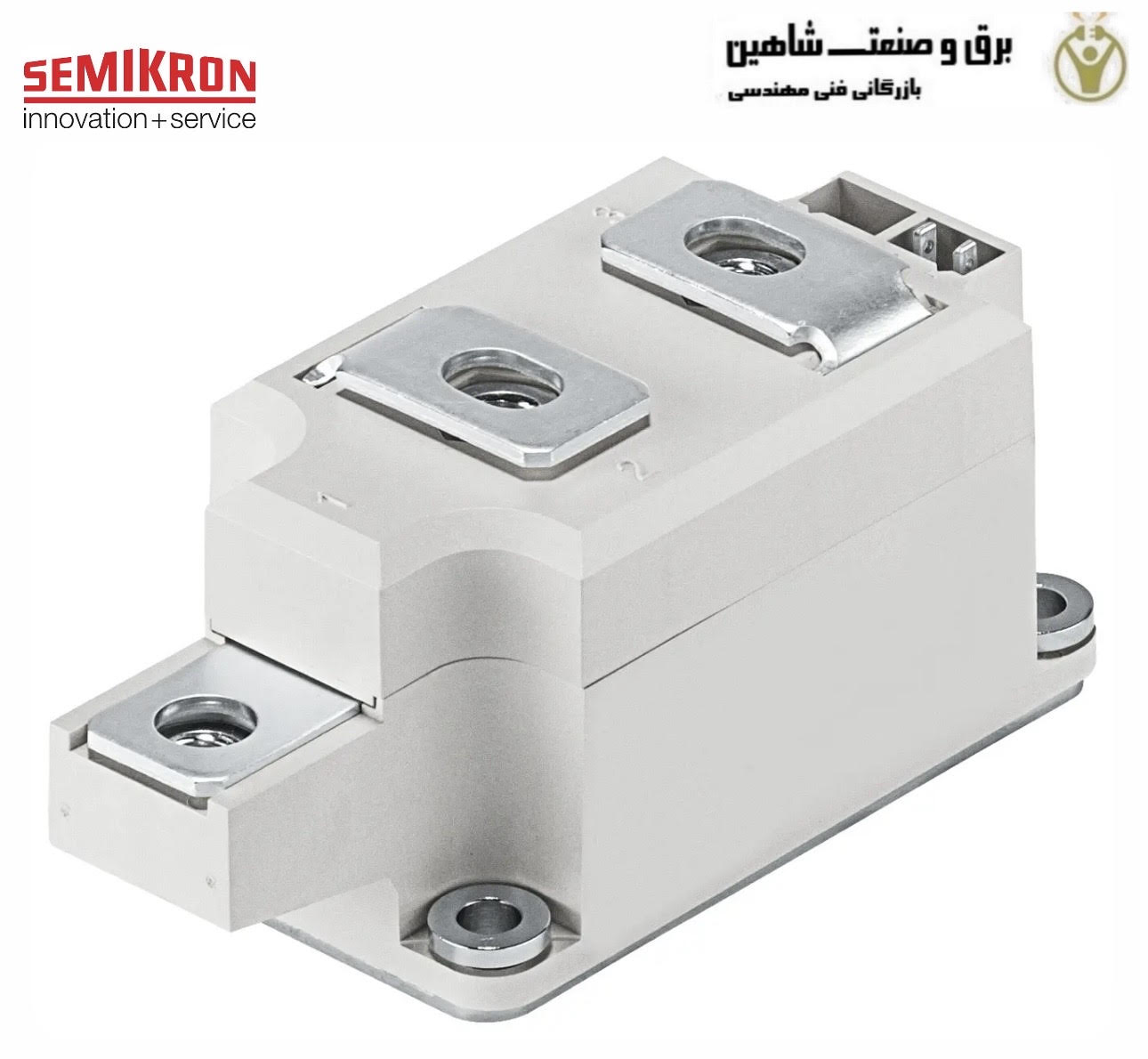

تریستور دوبل سمیکرون Semikron مدل SKKT323/12E ، یک ماژول نیمه هادی قدرت از خانواده SEMIPACK 3 است که از دو تریستور در ساختار داخلی خود استفاده می کند. این ماژول برای کاربردهای صنعتی نیازمند کنترل توان، یکسوسازی کنترل شده و سوئیچینگ توان بالا طراحی شده است. این مدل دارای جریان 320 آمپر و کلاس ولتاژی 1200 ولت است و در پکیج SEMIPACK 3 با ابعاد 115 × 50 × 52 میلی متر عرضه می شود.
SKKT 323/12 E یک ماژول دو تریستوره است. تریستورها قطعات نیمه هادی قابل کنترل هستند که با اعمال تحریک مناسب به گیت، از حالت بلوکه به حالت هدایت وارد می شوند. این ویژگی به مدار کنترل اجازه می دهد زمان شروع هدایت جریان را کنترل کند. در نتیجه می توان از ماژول در ساختارهایی استفاده کرد که هدف آنها تنظیم توان منتقل شده به بار یا تبدیل و کنترل توان AC/DC است.
در تجهیزات اتوماسیون صنعتی، عملکرد واقعی ماژول به مدار اطراف آن وابسته است؛ بنابراین صرفاً داشتن مشخصات 320A و 1200V برای تعیین مناسب بودن قطعه کافی نیست. نوع مدار، زاویه هدایت، شرایط حرارتی، جریان RMS، خنک کاری و شرایط گذرا باید در طراحی بررسی شوند.
مشخصات فنی تریستور دوبل SKKT323/12E Semikron
- تکنولوژی: تریستور
- توپولوژی: یکسوکننده
- جریان نامی IT(AV): 320A
- ولتاژ VDRM: 1200V
- ولتاژ VRRM: 1200V
- جریان ضربه ای ITSM: 8200A در Tj=130°C
- I²t: 336200 A²s در Tj=130°C
- زمان خاموشی tq: 150µs
- حداکثر دمای پیوند Tj: 130°C
- مقاومت حرارتی Rth(j-c): 0.095 K/W برای هر چیپ
- پکیج: SEMIPACK 3
- ابعاد: 115 × 50 × 52 mm
کاربردهای محصول
- کنترل موتور DC
- کنترل دما
- دیمرینگ حرفه ای روشنایی
- کنترل توان صنعتی
