توضیحات

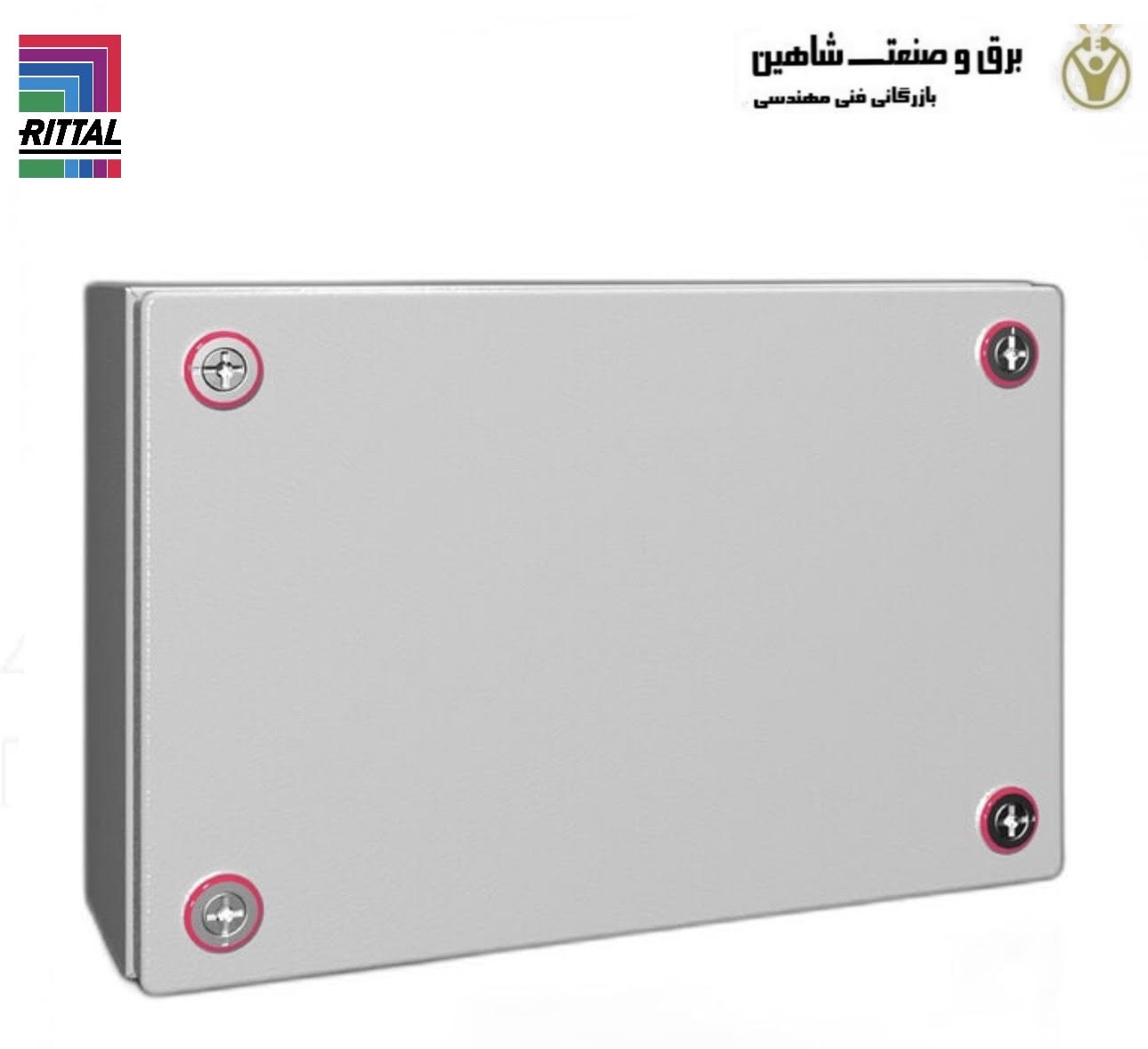

جعبه ترمینال KX ریتال Rittal مدل 1569000 ، از خانواده KX است که برای حفاظت و جانمایی تجهیزات اتوماسیون صنعتی، الکتریکی و اتصالات داخل یک محفظه فلزی طراحی شده است. بدنه و درپوش این مدل از استنلس استیل 1.4301 / AISI 304 ساخته شده و ساختار آن برای استفاده در پروژه هایی طراحی شده که به یک محفظه مقاوم با سطح حفاظت مشخص نیاز دارند.
این مدل دارای ابعاد 400 × 300 × 120 میلی متر و درجه حفاظت IP66 است. Rittal همچنین برای آن رده های حفاظتی مختلف NEMA و Type Rating مطابق UL 50E را اعلام کرده است که از جمله آن ها NEMA 4X و Type 4X هستند.
این محصول به صورت استاندارد بدون صفحه نصب داخلی عرضه می شود. بنابراین محفظه را باید بر اساس تجهیزات داخلی، ریل، صفحه نصب یا سایر متعلقات موردنیاز پروژه پیکربندی کرد. Rittal برای این خانواده متعلقات مختلفی از جمله صفحه نصب، ریل DIN، لولا و براکت نصب دیواری ارائه می کند.
جعبه ترمینال 1569000 Rittal چه کاربردی دارد؟
وظیفه اصلی این محصول، ایجاد یک فضای حفاظت شده برای تجهیزات و اتصالات الکتریکی است. در چنین کاربردی، محفظه علاوه بر نگهداری اجزای داخلی، باید در برابر شرایط محیطی نیز سطح حفاظتی مشخصی ایجاد کند.
ساختار KX 1569.000 شامل یک بدنه استنلس استیل و درپوش مجزا است. بدنه از یک قطعه ورق شکل دهی و جوشکاری شده ساخته شده و در اطراف دهانه درپوش نیز یک کانال حفاظتی محیطی در نظر گرفته شده است. درپوش به واشر PU فوم شده مجهز است و با بست های سریع بسته می شود.
به همین دلیل، 1569000 را می توان در پروژه هایی در نظر گرفت که نیاز به یک جعبه ترمینال یا محفظه الکتریکی استنلس استیل با فضای داخلی نسبتاً بزرگ دارند.
جزئیات فنی جعبه ترمینال استنلس استیل KX 1569.000
- جعبه ترمینال از سری KX
- مدل KX 1569.000
- کد محصول 1569000
- بدنه و درپوش از استنلس استیل 1.4301 / AISI 304
- ابعاد 400 × 300 × 120 mm
- درجه حفاظت IP66
- رده حفاظتی NEMA 4X
- Type Rating شامل Type 4X مطابق UL 50E
- پرداخت سطحی Brushed / Grain 180
- ضخامت بدنه: 1.25 mm
- ضخامت درپوش: 1.25 mm
- چهار بست سریع
- واشر PU فوم شده محیطی
- بدنه یکپارچه، خم کاری و جوشکاری شده
- دارای اتصال هادی حفاظتی در بدنه
- امکان اتصال زمین در درپوش از طریق پیچ/بولت
- بدون صفحه نصب داخلی در حالت استاندارد
