توضیحات

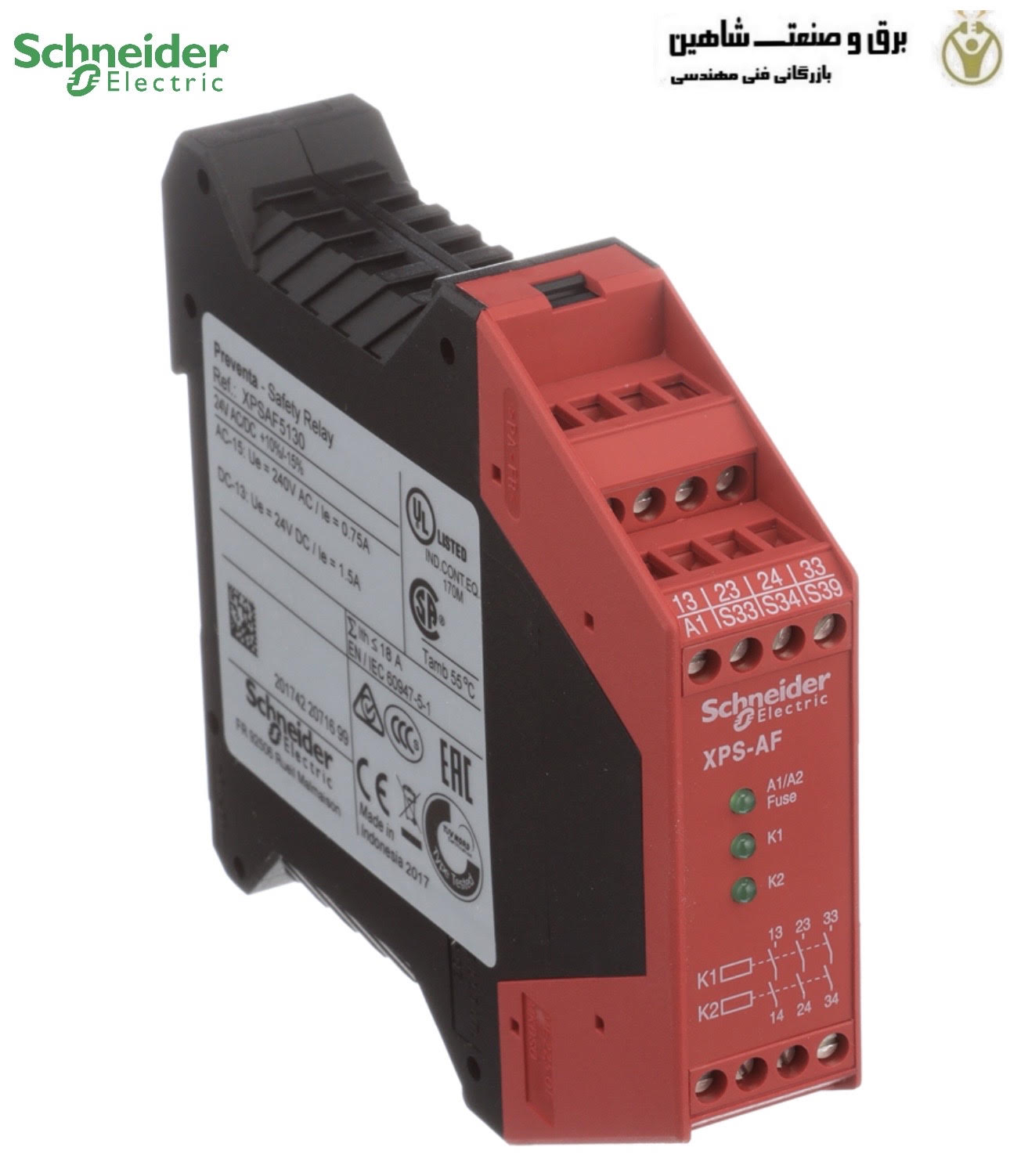

رله امرجنسی مدل XPSAF5130 اشنایدر Schneider ، یک ماژول ایمنی از خانواده Preventa Safety XPSAF است که برای پایش مدارهای توقف اضطراری، کلیدهای ایمنی، سیستم های حفاظتی ماشین آلات و تجهیزات اتوماسیون صنعتی طراحی شده است. این ماژول با تغذیه 24V AC/DC، ورودی های قابل پیکربندی و سه خروجی رله ای ایمنی، برای پیاده سازی مدارهای ایمنی در ماشین آلات و خطوط اتوماسیون صنعتی مورد استفاده قرار می گرفت.
XPSAF5130 از سه LED برای نمایش وضعیت مدار استفاده می کند. همچنین حداکثر زمان پاسخ آن در باز شدن ورودی 40 میلی ثانیه است.
کاربردهای رله امرجنسی XPSAF5130 اشنایدر
- توقف اضطراری ماشین آلات: XPSAF5130 می تواند مدارهای E-Stop را پایش کند تا در صورت فعال شدن شرایط اضطراری، مدار ایمنی به وضعیت مناسب منتقل شود.
- پایش حفاظ های متحرک: برای نظارت بر کلیدهای ایمنی مربوط به درب ها و حفاظ های متحرک ماشین آلات نیز در مستندات Preventa XPSAF کاربرد آن ذکر شده است.
- خطوط تولید اتوماتیک: در ماشین آلات صنعتی، سیستم های بسته بندی و تجهیزات تولیدی که نیازمند مدار ایمنی مستقل از کنترل عادی ماشین هستند، چنین ماژول هایی در معماری ایمنی مورد استفاده قرار می گیرند.
- ماشین آلات صنعتی: XPSAF5130 برای کاربردهای مرتبط با حفاظت اپراتور در ماشین آلاتی که دارای نقاط خطرناک متحرک هستند طراحی شده است.
جزئیات فنی Schneider XPSAF5130
- نوع محصول: ماژول ایمنی / Safety Module
- کاربرد اصلی: پایش توقف اضطراری و کلیدهای ایمنی
- ولتاژ تغذیه: 24 V AC / 24 V DC
- محدوده ولتاژ: 15%- تا 10%+
- فرکانس تغذیه AC: 50/60 Hz
- مصرف توان: حداکثر 5 VA در AC
- نوع خروجی: رله ای، بازشدن آنی
- تعداد خروجی ایمنی: 3 کنتاکت NO بدون پتانسیل
- حداکثر جریان حرارتی هر رله: 6 A
- جریان حرارتی آزاد متعارف: 18 A
- زمان پاسخ حداکثری: ≤ 40 ms
- حداقل جریان خروجی: 10 mA
- حداقل ولتاژ خروجی: 17 V
- مقاومت خط حداکثری: 90 Ω
- ولتاژ عایقی نامی: 300 V
- تحمل ضربه ولتاژی: 4 kV، Category III
- نمایش وضعیت: 3 LED
- نصب: ریل DIN متقارن 35 mm
- درجه حفاظت ترمینال ها: IP20
- درجه حفاظت بدنه: IP40
- وزن خالص: حدود 0.25 kg
- دمای کاری: 25- تا 60+ °C
- دمای نگهداری: 40- تا 85+ °C
