توضیحات

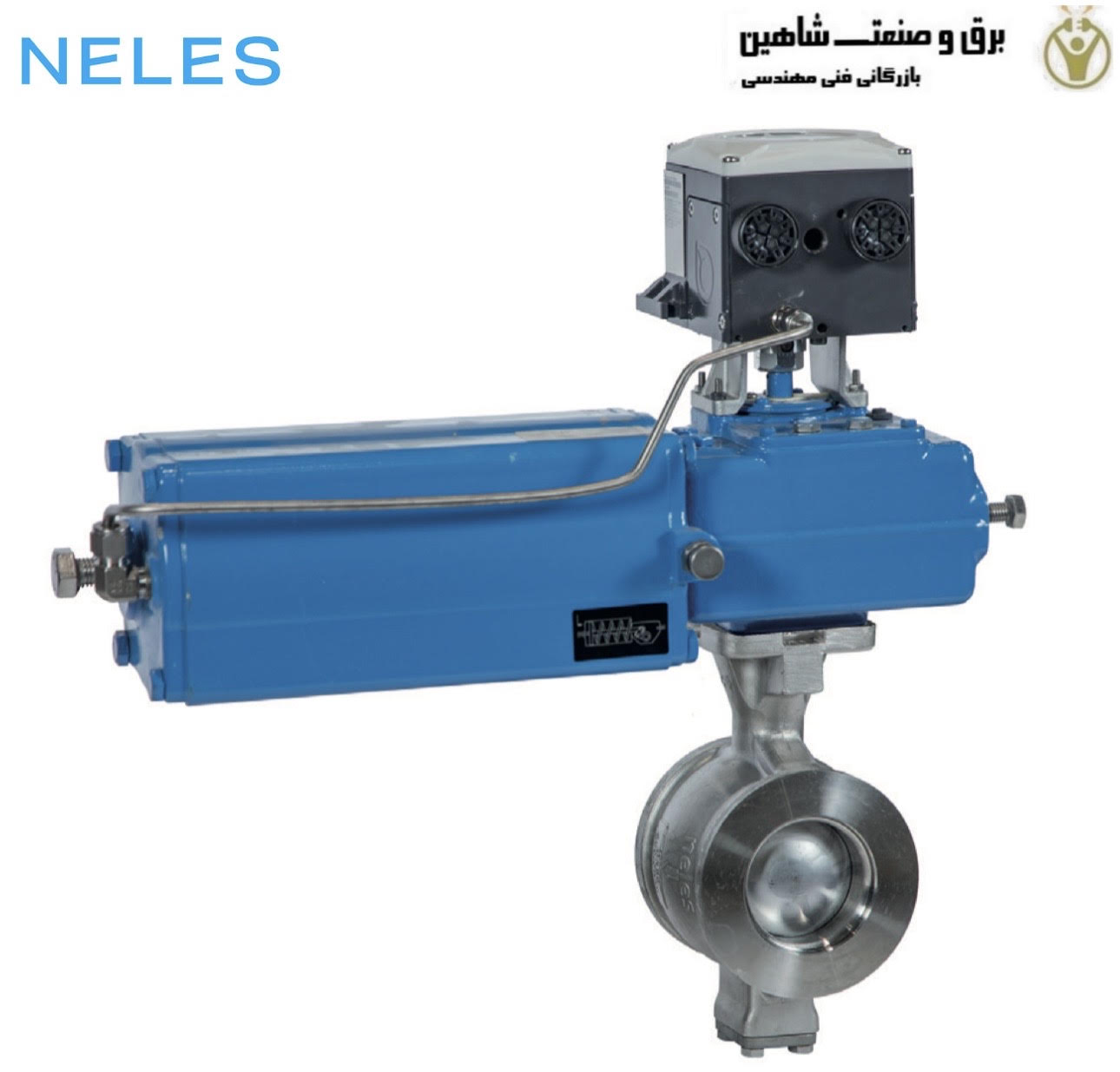

شیر کنترلی Segment برند Neles کد RAA065AS-DN65 ، از خانواده شیرهای کنترلی سگمنت R-Series V-Port است؛ خانواده ای که برای کنترل دقیق جریان در سرویس های صنعتی مختلف از جمله مایعات، گازها، بخار و دوغاب طراحی شده است. ساختار سگمنتی و مسیر عبور V-Port به این سری اجازه می دهد در کاربردهایی که ظرفیت عبور بالا و محدوده کنترل وسیع اهمیت دارد، عملکرد کنترلی مناسبی ارائه دهد.
مدل RAA065AS با سایز نامی DN65 شناخته می‌شود و در ساختار R-Series قرار می گیرد. در پیکربندی های مختلف این شیر می توان آن را همراه با عملگر و سیستم های کنترلی مناسب برای یک تجهیزات اتوماسیون صنعتی استفاده کرد؛ بنابراین هنگام خرید، صرفاً تطبیق بدنه شیر کافی نیست و مشخصات کامل پکیج باید با فرآیند و تجهیزات موجود در سایت تطبیق داده شود.
RAA065AS یک شیر سگمنت V-Port ربع گرد است که هدف اصلی آن کنترل جریان است و در برخی پیکربندی ها می تواند برای سرویس قطع و وصل نیز به کار رود. در این طراحی، سگمنت با چرخش حول محور خود میزان سطح عبور سیال را تغییر می دهد و به این ترتیب امکان تنظیم جریان فراهم می شود. مشخصه ذاتی جریان در خانواده R-Series به صورت Equal Percentage تعریف شده است.
یکی از نکات مهم در این طراحی، تماس پیوسته سگمنت و سیت و حرکت چرخشی آن است. این ساختار برای سیالاتی که ظرفیت عبور بالا یا وجود ذرات و الیاف در آنها مطرح است، مزیت عملی دارد و به همین دلیل R-Series در صنایعی مانند خمیر و کاغذ، شیمیایی، پالایش و پتروشیمی مورد استفاده قرار می گیرد.
ویژگی های کلیدی شیر کنترلی Neles RAA065AS-DN65
- طراحی سگمنت V-Port
هندسه V-Port باعث می شود مشخصه عبور جریان برای کاربردهای کنترلی مناسب باشد. در خانواده R-Series، مشخصه جریان ذاتی Equal Percentage اعلام شده است؛ موضوعی که در طراحی حلقه های کنترل فرآیند اهمیت دارد. - بدنه یک تکه
در طراحی R-Series از بدنه یک تکه استفاده شده است. طبق مستندات Valmet، این ساختار نیاز به فلنج ها یا رینگ های نگهدارنده مجزا در بدنه را کاهش داده و مسیرهای بالقوه نشتی را محدود می کند. - گشتاور پایین و عملکرد روان
طراحی مجموعه نشیمن، یاتاقان ها و پکینگ در R-Series برای کاهش اصطکاک و گشتاور موردنیاز انجام شده است. در نتیجه، بسته شیر کنترلی می‌تواند با عملگر متناسب با نیاز فرآیند کار کند؛ البته انتخاب دقیق عملگر به شرایط سرویس و پیکربندی سفارش وابسته است. - قابلیت استفاده در سیالات مختلف
Valmet، خانواده Neles R-Series را برای کاربردهای کنترل مایع، گاز، بخار و دوغاب معرفی می کند. این موضوع R-Series را به گزینه ای انعطاف پذیر برای خطوط فرآیندی تبدیل می کند، اما انتخاب نهایی باید بر اساس فشار، دما، افت فشار، جنس سیال و شرایط واقعی سرویس انجام شود. - امکان استفاده از Q-Trim
در خانواده R-Series امکان استفاده از Q-Trim برای کاهش پدیده هایی مانند کاویتاسیون مایع و نویز وجود دارد.
کاربردهای شیر کنترلی Neles
- صنایع خمیر و کاغذ
- صنایع شیمیایی
- پتروشیمی
- پالایشگاه‌ها
- خطوط انتقال و کنترل مایعات فرآیندی
- سرویس های گاز
- سرویس های بخار
- فرآیندهای حاوی دوغاب و سیالات دارای ذرات
