توضیحات

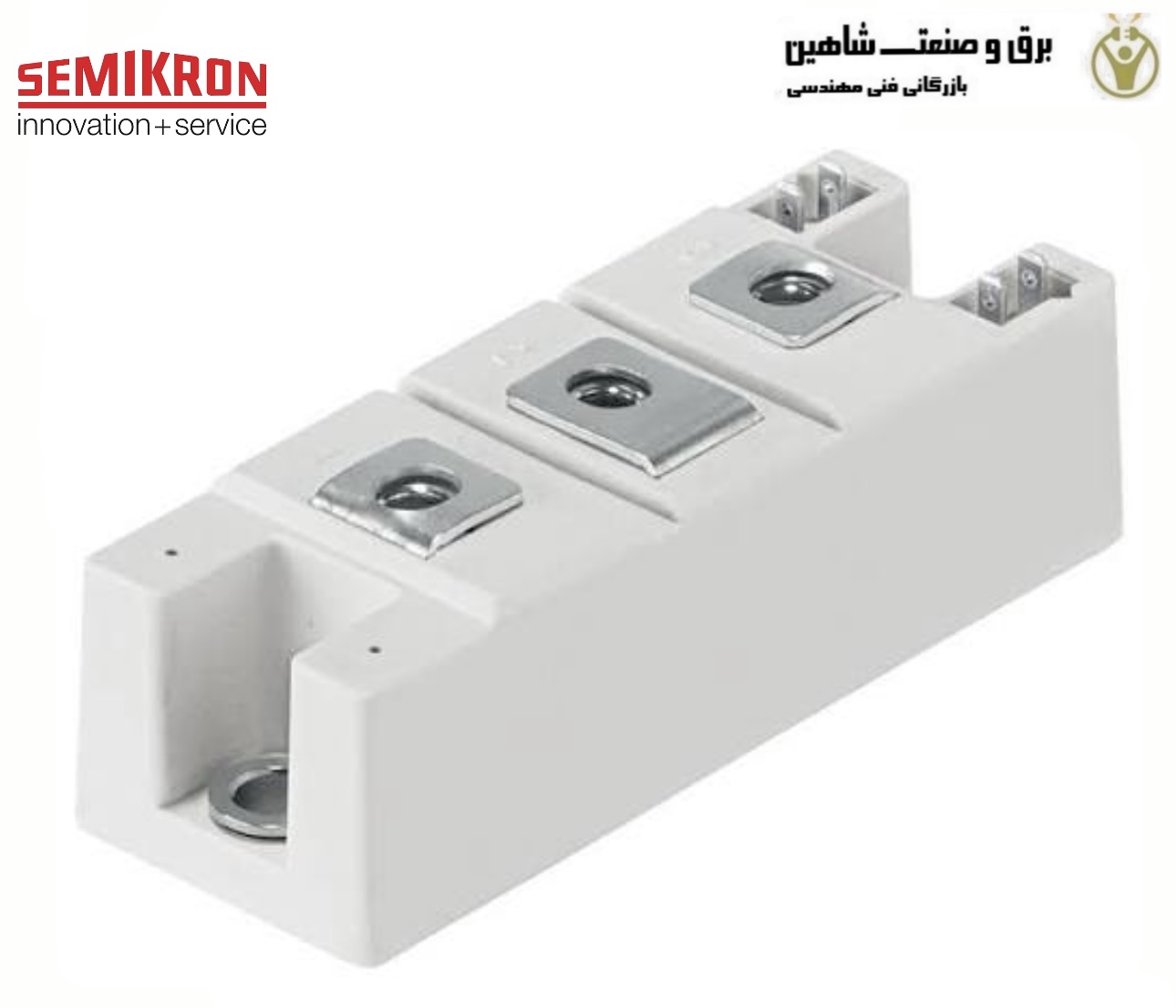

ماژول دیود قطع سریع سمیکرون Semikron کد SKMD150F12 ، یک ماژول دیود بازیابی سریع با عملکرد بالا است که برای مدیریت کاربردهای سوئیچینگ برق صنعتی طراحی شده است. این ماژول دو دیودی با پیکربندی کاتد مشترک که برای حداکثر 1200 ولت و 150 آمپر طراحی شده است، در یک بسته SEMIPACK 2 قرار دارد و از طریق صفحه پایه فلزی عایق سرامیکی خود، رسانایی حرارتی و عایق الکتریکی عالی ارائه می دهد. ویژگی های بازیابی نرم و سوئیچینگ سریع ماژول، EMI را کاهش می دهد و آن را برای مدارهای فرکانس بالا ایده آل می کند.
SKMD150F12 قابلیت اطمینان بیشتر و تلفات سوئیچینگ کم را ارائه می دهد که به بهبود راندمان و افزایش طول عمر کمک می کند. این ماژول با قابلیت جریان سرج تا 1800 آمپر و نصب ترمینال پیچی برای اتصالات الکتریکی و مکانیکی قوی، معمولاً در درایوهای موتور، جوشکارها، چاپرهای DC، سیستم های UPS و اینورترها استفاده می شود.
ویژگی های ماژول دیود قطع سریع سمیکرون Semikron کد SKMD150F12
- ولتاژ نامی: حداکثر ولتاژ حالت خاموش 1200 ولت، عملکرد ایمن در تجهیزات اتوماسیون صنعتی ولتاژ بالا را تضمین می کند.
- جریان نامی: جریان مداوم 150 آمپر را ارائه می دهد و ظرفیت تحمل تا 220 آمپر را در شرایط حرارتی و الکتریکی خاص دارد.
- جریان سرج: قادر به تحمل پالس های سرج تا 1800 آمپر به مدت 10 میلی ثانیه است و محافظت در برابر رویدادهای گذرا را افزایش می دهد.
- افت ولتاژ رو به جلو: دارای افت ولتاژ رو به جلو معمول ۲.۲ ولت است که به عملکرد رسانایی کارآمد کمک می کند.
- ابعاد بسته بندی: محفظه جمع و جور با ابعاد ۹۴ × ۳۴ × ۳۰ میلی متر، امکان ادغام آسان در تاسیسات استاندارد را فراهم می کند.
- نصب: طراحی ترمینال پیچی، اتصال الکتریکی و اتصال مکانیکی را ساده می کند و نصب ایمن را ارائه می دهد.
- وزن: تقریباً ۱۵۸.۵ گرم وزن دارد و جرم حرارتی و فشردگی را متعادل می کند.
- محفظه: در یک بسته بادوام SEMIPACK 2 ساخته شده است، مناسب برای کاربردهای با توان متوسط تا بالا.
- فناوری CAL (طول عمر محوری کنترل شده): طول عمر دستگاه و قابلیت اطمینان سوئیچینگ را در شرایط سخت افزایش می دهد.
- صفحه پایه فلزی با عایق سرامیکی: اتلاف حرارت کارآمد را در عین حفظ عایق الکتریکی افزایش می دهد.
- زمان بازیابی سریع: با به حداقل رساندن تأخیرهای سوئیچینگ، از عملیات فرکانس بالا پشتیبانی می کند.
- ویژگی های بازیابی نرم: انتشار EMI را کاهش میدهد و آن را برای محیط های الکترونیکی حساس ایده آل می کند.
- تلفات کم سوئیچینگ: بهبود راندمان انرژی سیستم در طول چرخه های سوئیچینگ سریع.
- تایید شده توسط UL: دارای گواهینامه تحت شماره پرونده UL E 63 532، که نشان دهنده انطباق با استانداردهای ایمنی جهانی است.
