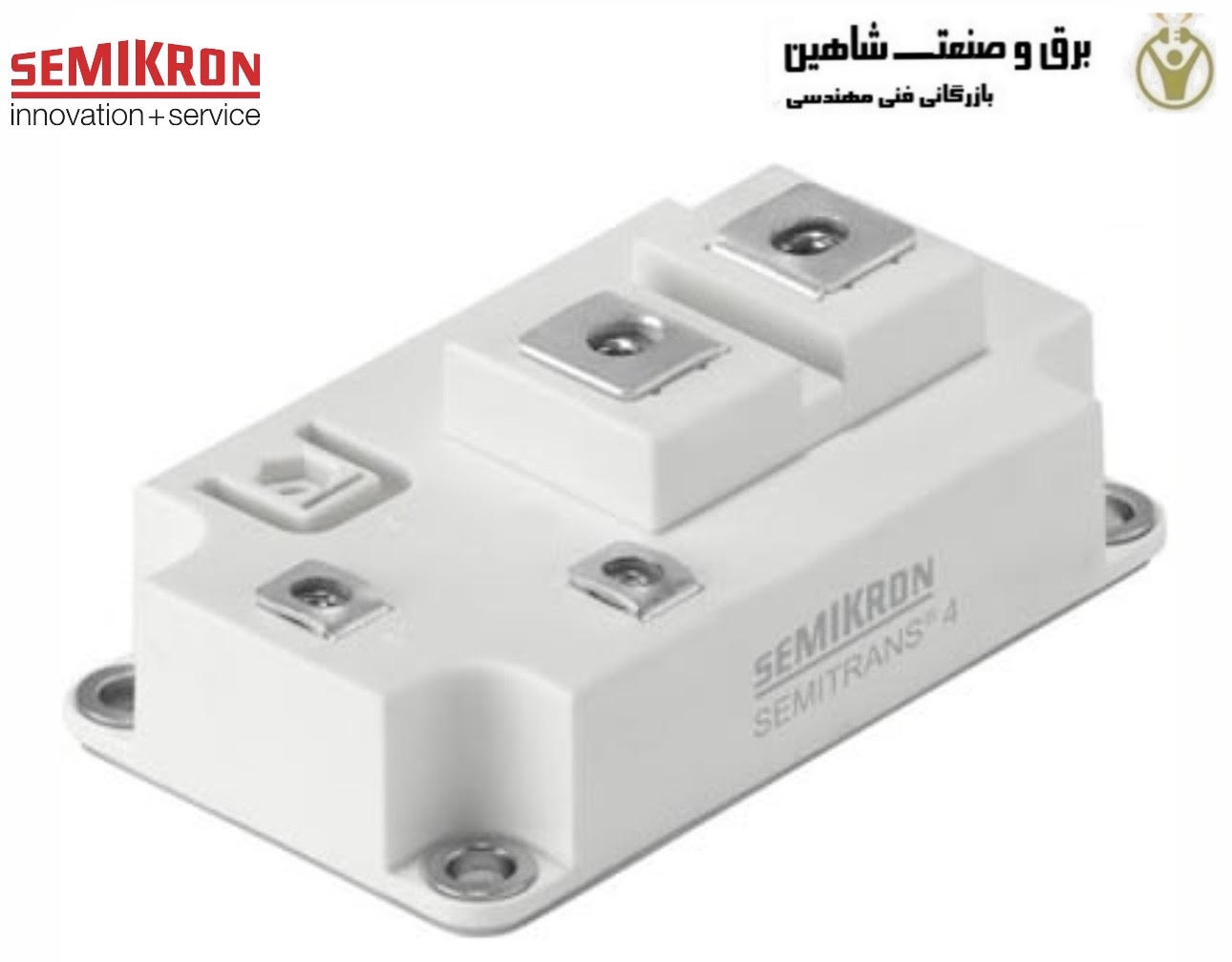

ماژول قدرت IGBT سمیکرون Semikron مدل SKKT323/12E ، یک ماژول قدرت IGBT از خانواده SEMITRANS 4 است که برای کاربردهای توان بالا، سیستم های سوئیچینگ و تجهیزات اتوماسیون صنعتی طراحی شده است. این ماژول دارای جریان نامی 600 آمپر و ولتاژ 1200 ولت بوده و از نسل چهارم IGBT با ساختار Trench استفاده می کند.
ساختار کلید تک پل، دیود CAL4 با قابلیت Soft Switching، مقاومت گیت داخلی و پایه مسی عایق شده با فناوری DBC (Direct Bonded Copper)، این قطعه را برای مبدل های توان، درایوهای موتور و سامانه های UPS مناسب می کند.
کاربردهای ماژول قدرت IGBT مدل SKKT323/12E Semikron
- درایوهای اینورتر AC
در درایوهای موتور AC، IGBT های قدرت برای تبدیل و کنترل انرژی الکتریکی و تنظیم پارامترهایی مانند سرعت و گشتاور موتور استفاده می شوند. ظرفیت 600A این مدل آن را برای سامانه های توان بالا مناسب می کند. - سیستم های UPS
در منابع تغذیه بدون وقفه، ماژول های IGBT در بخش های مبدل و اینورتر نقش مهمی دارند. - موتورهای Switched Reluctance
یکی دیگر از کاربردهای این محصول، موتور Reluctance سوئیچ شونده است؛ موتوری که برای کنترل جریان سیم پیچ ها به کلیدهای قدرت با عملکرد مناسب نیاز دارد.
جزئیات فنی ماژول قدرت IGBT سمیکرون
- خانواده: SEMITRANS 4
- نوع قطعه: ماژول IGBT
- تکنولوژی: IGBT
- تکنولوژی چیپ: IGBT4 Trench
- توپولوژی: Single Switch
- جریان نامی: 600 A
- ولتاژ: 1200 V
- ابعاد (طول × عرض × ارتفاع): 106 × 62 × 37 mm
- پایه: صفحه پایه مسی عایق دار
- فناوری پایه: DBC / Direct Bonded Copper
- دیود: CAL4 Soft-Switching Diode
- مقاومت گیت داخلی: دارد
- فرکانس سوئیچینگ: تا 12 kHz
