توضیحات

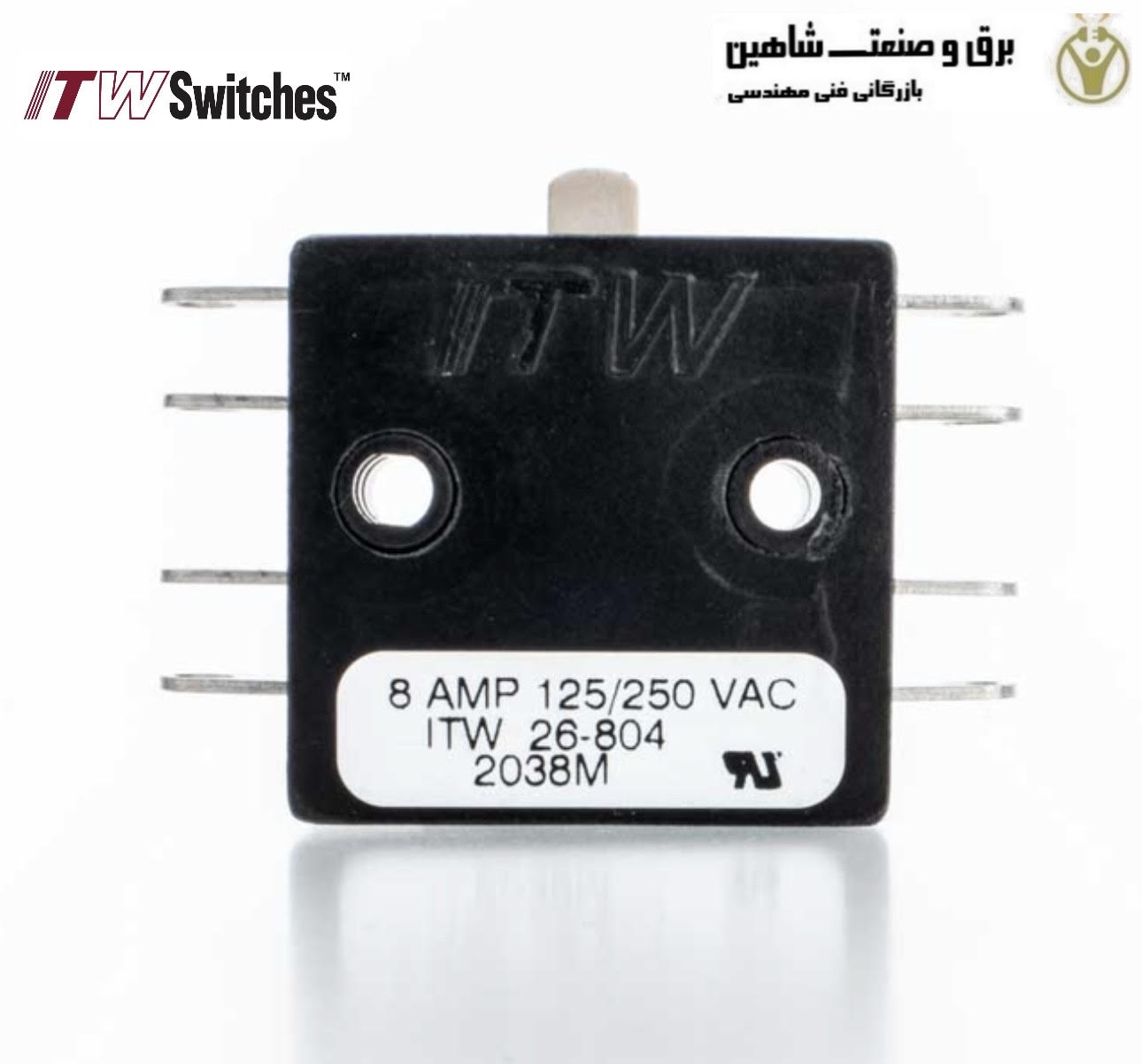

میکروسوئیچ اهرم دار غلتک کوتاه ITW مدل 26-804 ، یک میکروسوئیچ ساب مینیاتوری از سری 26 است که با مکانیزم Snap Action برای سوئیچینگ سریع و قابل اعتماد مدارهای الکتریکی طراحی شده است. این مدل دارای آرایش کنتاکت DPDT-DB یا Form ZZ بوده و می تواند تا چهار مدار ایزوله را کنترل کند.
طراحی جمع وجور، قابلیت سوئیچینگ تا 8 آمپر AC، کنتاکت های نقره ای و ساختار مناسب برای نصب در تجهیزات اتوماسیون صنعتی، باعث شده است 26-804 برای طیف متنوعی از کاربردهای کنترلی و مکانیکی مورد استفاده قرار گیرد.
این نوع سوئیچ زمانی استفاده می شود که لازم باشد با حرکت مکانیکی یک عملگر، وضعیت کنتاکت ها با سرعت مشخص و بدون وابستگی مستقیم به سرعت حرکت عملگر تغییر کند. مدل 26-804 در گروه میکروسوئیچ های Subminiature قرار دارد و ساختار DPDT-DB آن امکان کنترل چند مسیر الکتریکی را فراهم می کند.
ویژگی های کلیدی میکروسوئیچ ITW 26-804
- میکروسوئیچ صنعتی Subminiature
- سری ITW 26
- مکانیزم Snap Action
- عملکرد Momentary
- آرایش کنتاکت DPDT-DB (Form ZZ)
- قابلیت کنترل تا 4 مدار ایزوله
- امکان سیم کشی برای ایجاد مدار DPDT استاندارد
- کنتاکت نقره ای
- حداکثر جریان AC: 8A
- ولتاژ نامی AC: تا 250VAC
- حداکثر ولتاژ DC: 28VDC
- نیروی عملکرد نامی: 3.3N / 12 ozf
- ترمینال لحیمی
- بدنه مشکی و عملگر دکمه ای در مشخصات رسمی این پارت نامبر
- عمر مکانیکی تا 1,000,000 سیکل
- عمر الکتریکی تا 100,000 سیکل
- مناسب کاربردهای صنعتی و هوافضا
کاربردهای میکروسوئیچ ITW
- ماشین آلات صنعتی
- تجهیزات کنترلی
- مدارهای تشخیص موقعیت
- تجهیزات الکترومکانیکی
- محرک های مکانیکی
- تجهیزات هوافضا و اویونیک
- تجهیزات دفاعی و نظامی
- سیستم های کنترل صنعتی
- مدارهای نیازمند چند مسیر سوئیچینگ
