توضیحات

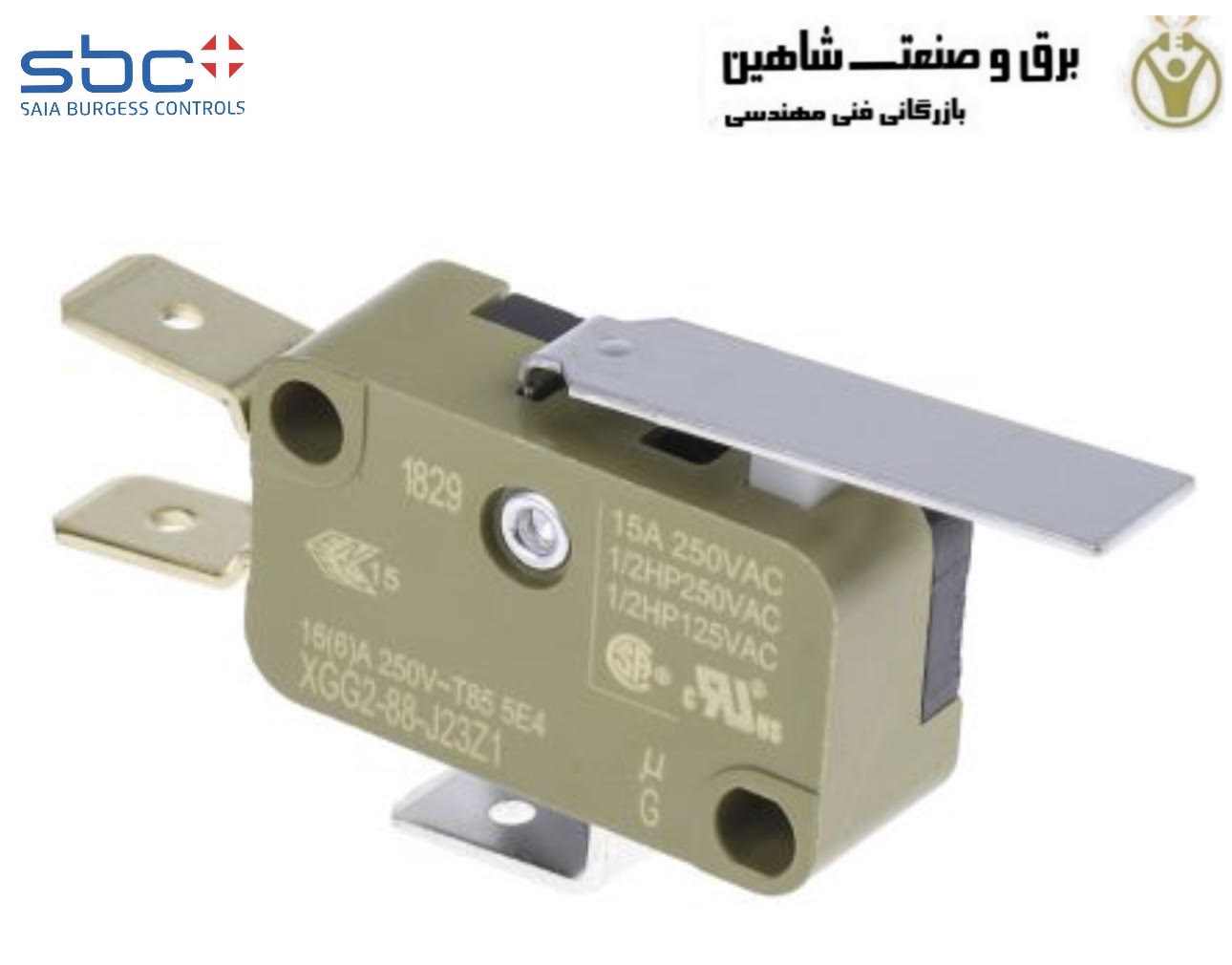

میکروسوئیچ اهرم کوتاه Saia-Burgess مدل XGG2-88-J23Z1 ، یک میکروسوئیچ Snap Action از سری XG است که با مکانیزم اهرمی و آرایش کنتاکت SPDT برای تشخیص وضعیت، قطع و وصل مدار و فرمان دهی در تجهیزات اتوماسیون صنعتی و سیستم های الکترومکانیکی استفاده می شود.
این مدل برای مدارهایی طراحی شده است که در آن ها لازم است تغییر وضعیت مکانیکی یک قطعه، اهرم یا مکانیزم حرکتی به یک سیگنال الکتریکی تبدیل شود. ساختار میکروسوئیچ های Snap Action امکان تغییر وضعیت سریع کنتاکت ها را فراهم می کند و مدل XGG2-88-J23Z1 نیز به ترمینال های اتصال سریع با ابعاد 6.3 × 0.8 میلی متر مجهز است.
XGG2-88-J23Z1 با حرکت اهرم خود، وضعیت کنتاکت های داخلی را تغییر می دهد. آرایش SPDT امکان استفاده از یک کنتاکت مشترک برای انتخاب بین دو مسیر الکتریکی را فراهم می کند. در کاربردهای صنعتی، اهرم می تواند توسط حرکت یک مکانیزم، درپوش، بازوی مکانیکی یا بخش متحرک دستگاه تحریک شود. پس از رسیدن مکانیزم به نقطه عملکرد، مکانیزم Snap Action وضعیت کنتاکت را تغییر می دهد.
این ساختار برای کاربردهایی مناسب است که در آن ها تشخیص موقعیت یا فرمان الکتریکی باید با یک حرکت مکانیکی مشخص انجام شود.
کاربردهای میکروسوئیچ XGG2-88-J23Z1 Saia-Burgess
میکروسوئیچ های سری XG در تجهیزات مختلف برای تشخیص موقعیت و کنترل مدارهای الکتریکی مورد استفاده قرار می گیرند. برای XGG2-88-J23Z1، کاربردهای متناسب با ساختار فنی آن شامل موارد زیر است:
- تشخیص وضعیت در ماشین آلات صنعتی
- سوئیچ های موقعیت مکانیکی
- تجهیزات اتوماسیون و کنترل
- مکانیزم های حرکتی و درپوش ها
- تجهیزات الکترومکانیکی
- سیستم های نیازمند تشخیص انتهای حرکت
- تابلوها و تجهیزات کنترلی که به یک میکروسوئیچ مکانیکی نیاز دارند
- جایگزینی میکروسوئیچ های مشابه سری XG با آرایش و ابعاد سازگار
جزئیات فنی میکروسوئیچ اهرم کوتاه XGG2-88-J23Z1
- میکروسوئیچ Snap Action
- سری محصول XG
- دارای اهرم برای تحریک مکانیکی
- پیکربندی کنتاکت SPDT
- ظرفیت کنتاکت 16A در 250VAC برای بار مقاومتی
- دارای دو وضعیت و یک وضعیت پایدار
- ترمینال اتصال با ابعاد 6.3 × 0.8 mm
- درجه حفاظت IP40
- محدوده دمای کاری ثبت شده: 40- تا 150+ درجه سانتیگراد
- دوام مکانیکی: 250,000 سیکل
- نیروی عملکرد: 3.2N
- طول اهرم: 27.8mm
- ابعاد بدنه: 27.8 × 10.3 × 15.9mm
