توضیحات

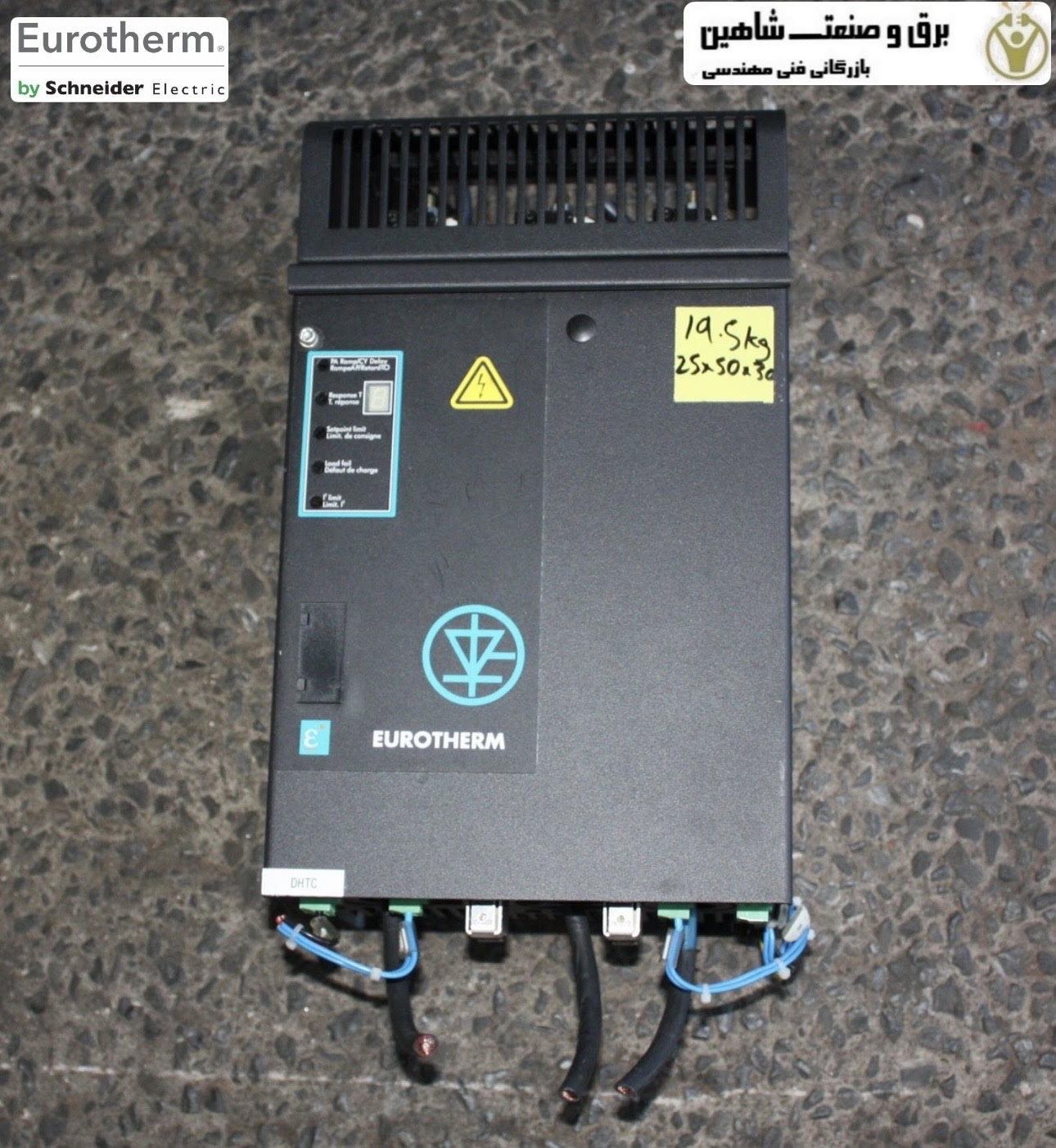

واحد کنترل توان تریستوری سه فاز EUROTHERM کد TC3001/03/100.A/500V ، برای کنترل و تنظیم توان الکتریکی در بارهای صنعتی سه فاز طراحی شده است. این جزء از تجهیزات اتوماسیون صنعتی با استفاده از تریستورهای نیمه هادی، امکان کنترل دقیق توان ورودی به بار را فراهم می کند و برای کاربردهای صنعتی با بارهای مقاومتی، القایی و مادون قرمز کوتاه موج مورد استفاده قرار می گیرد.
TC3001 با ساختار سه کاناله و کنترل هر فاز، برای سیستم هایی طراحی شده است که به تنظیم پایدار توان و پایش شرایط بار نیاز دارند. بسته به پیکربندی، این سری از ورودی های آنالوگ یا منطقی، حالت های مختلف تحریک تریستور و قابلیت های فیدبک و مانیتورینگ برخوردار است.
ویژگی های واحد کنترل توان تریستور EUROTHERM TC3001
- کنترل توان سه فاز صنعتی
- ساختار سه کاناله با جفت تریستورهای موازی معکوس
- مناسب برای بارهای مقاومتی و القایی
- قابل استفاده برای بارهای Short Wave Infrared
- امکان کنترل بارهای اولیه ترانسفورماتور
- پشتیبانی از چند روش تحریک تریستور
- امکان استفاده از فیدبک های مختلف برای کنترل توان
- پایش جریان، ولتاژ، فرکانس و وضعیت بار
- پشتیبانی از ورودی های آنالوگ و منطقی، بسته به مدل
- قابلیت اتصال بار به صورت ستاره یا مثلث
- طراحی مناسب برای کاربردهای صنعتی سنگین
- امکان ارتباط دیجیتال در مدل های دارای گزینه ارتباطی
کاربردهای واحد کنترل قدرت تریستور
- کوره های صنعتی
- سیستم های گرمایش الکتریکی
- تجهیزات حرارتی فرآیندی
- المنت های مقاومتی سه‌فاز
- تجهیزات دارای بار مادون قرمز کوتاه موج
- بارهای القایی
- سیستم های دارای ترانسفورماتور
- خطوط تولید صنعتی
- سیستم های کنترل توان تجهیزات فرآیندی
جزئیات فنی محصول
- برند: Eurotherm
- سری: TC3001
- نوع تجهیز: Thyristor Power Unit
- کاربرد: کنترل توان بارهای صنعتی سه فاز
- تعداد فاز: سه فاز
- ساختار: سه کانال تریستوری
- جریان نامی سری اصلی: 25 تا 500 آمپر
- ولتاژ شبکه: بسته به مدل، تا 690 ولت
- نوع بار: مقاومتی، القایی، مادون قرمز کوتاه موج و ترانسفورماتوری
- ورودی های کنترلی: 0-5V، 1-5V، 0-10V، 2-10V، 0-20mA، 4-20mA
- حالت های تحریک: Logic، Phase Angle، Burst و Fast Cycle
- فیدبک: V²، I²، V×I، VLoad² یا External، بسته به پیکربندی
- ارتباطات دیجیتال: Modbus و گزینه های ارتباطی دیگر
- اتصال بار: Star و Delta
- نصب: Panel Mount
