توضیحات

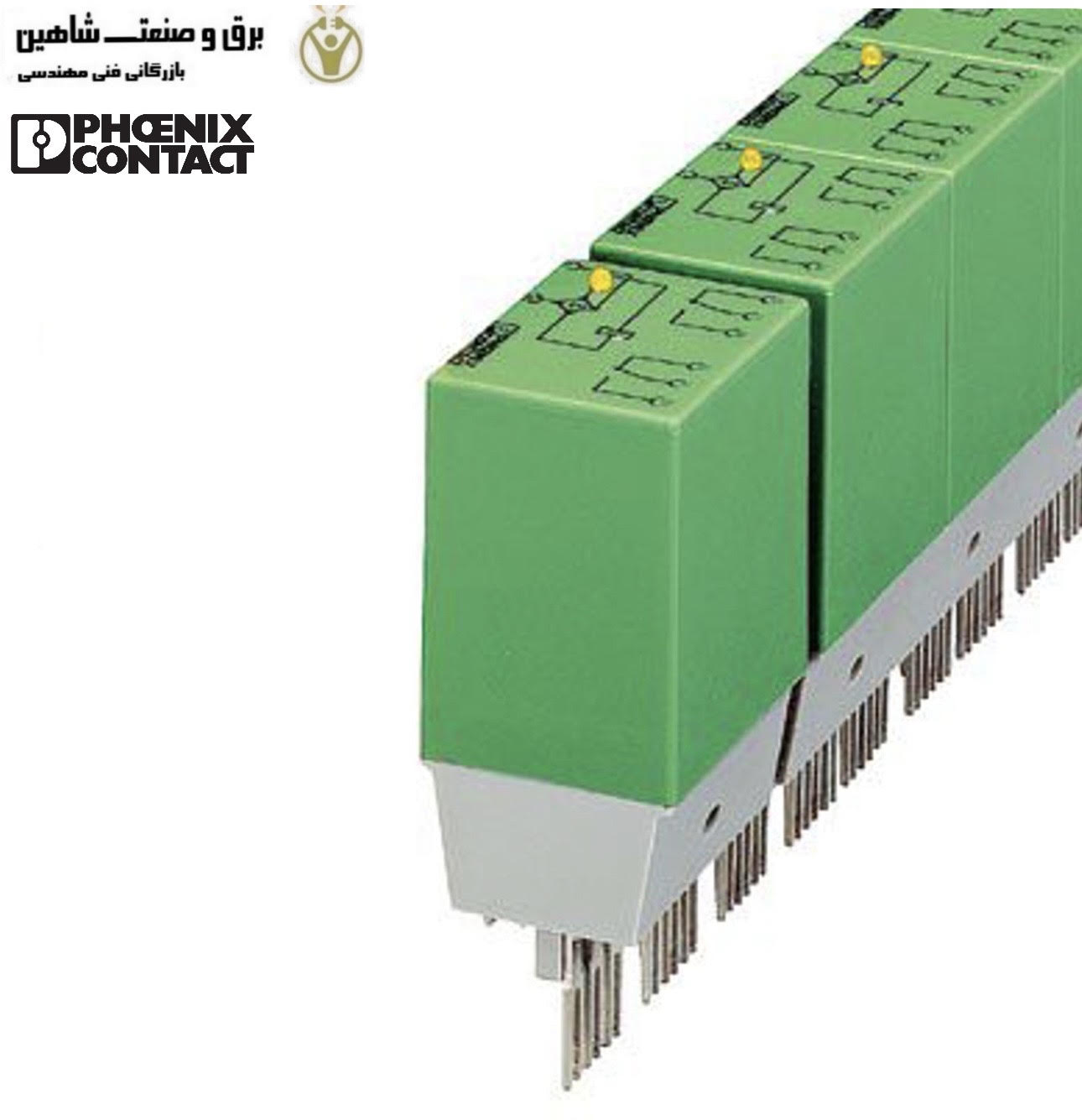

کانکتور رله فونیکس کنتاکت Phoenix Contact مدل ST-REL7-KG230/21-21 کد 2822451 ، یک ماژول رله پلاگین صنعتی است که به یک رله سوئیچینگ مینیاتوری مجهز شده و برای جداسازی و سوئیچ کردن بارهای الکتریکی در مدارهای کنترل مورد استفاده قرار می گیرد. این مدل دارای دو کنتاکت تبدیلی (2 PDT / 2 CO)، ورودی نامی 230 V AC/DC، نشانگر LED و ساختار قابل نصب روی ترمینال های پایه است. کنتاکت های آن از جنس AgNi بوده و Phoenix Contact آن را برای بارهای متوسط تا نسبتاً بزرگ معرفی می کند.
این رله پلاگین را می توان در مدارهای کنترل و تجهیزات اتوماسیون صنعتی برای سوئیچ کردن مدارهای بار، جداسازی بخش فرمان از مدار خروجی و توسعه خروجی های رله ای استفاده کرد.
ساختار Plug-in باعث می شود ماژول در سیستم های مبتنی بر ترمینال های پایه به راحتی نصب یا تعویض شود. دو کنتاکت تبدیلی نیز امکان استفاده از وضعیت های NO و NC را در مدار کنترل فراهم می کند.
ویژگی های کانکتور رله فونیکس کنتاکت Phoenix Contact 2822451
- کد محصول: 2822451
- مدل: ST-REL7-KG230/21-21
- نوع محصول: ماژول رله
- رله سوئیچینگ مینیاتوری داخلی
- 2 کنتاکت تبدیلی
- ولتاژ ورودی نامی: 230 V AC/DC
- دارای نشانگر LED
- کنتاکت های AgNi
- نصب به صورت Plug-in
- قابلیت نصب روی ترمینال پایه
- عملکرد مداوم 100% ED
- عمر مکانیکی تقریبی 2×10⁷ سیکل
- حفاظت مدار ورودی با یکسوکننده پل و وریستور
نحوه عملکرد
در Phoenix Contact 2822451، ولتاژ 230 V AC/DC به سمت بوبین اعمال می شود. با تحریک رله، وضعیت دو کنتاکت تبدیلی تغییر کرده و امکان قطع و وصل مدار بار فراهم می شود.
ورودی این مدل دارای عملکرد تک پایدار است و ورودی از نوع پلاریزه اعلام شده است. جریان ورودی معمول در ولتاژ نامی حدود 4 mA است. زمان پاسخ معمول در حالت DC حدود 6 ms و زمان رهاشدن حدود 7 ms است. وجود LED نیز امکان مشاهده وضعیت تغذیه/فعال بودن ورودی را بدون نیاز به اندازه گیری جداگانه فراهم می کند.
