توضیحات

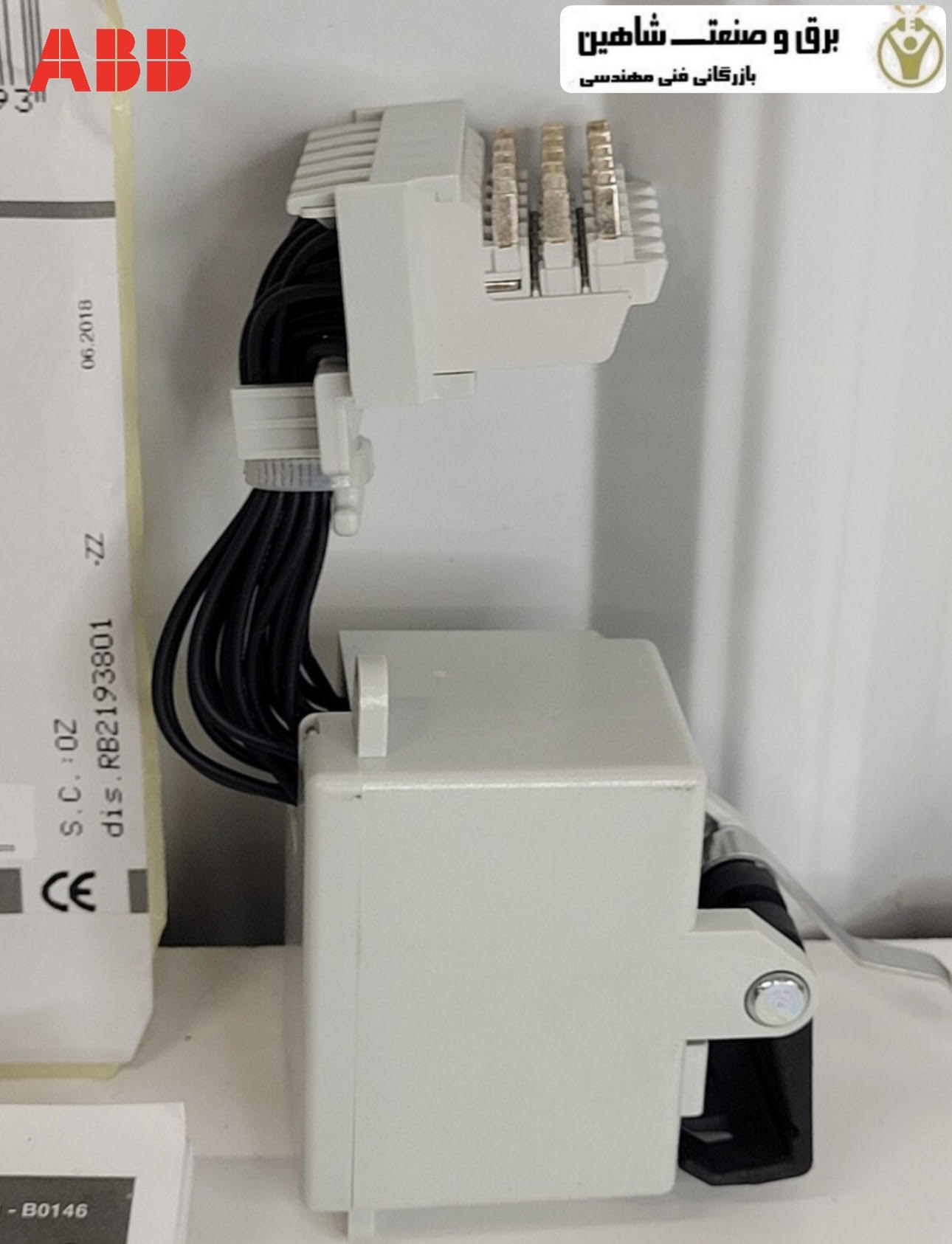

کنتاکت کمکی کلید هوایی ای بی بی ABB مدل 1SDA073758R1 ، برای کلیدهای هوایی سری Emax 2 در سایز E1.2 طراحی شده است. این تجهیز برای دریافت وضعیت باز یا بسته بودن کلید و انتقال این وضعیت به مدارهای کنترلی و مانیتورینگ در تجهیزات اتوماسیون صنعتی مورد استفاده قرار می گیرد. در این مدل، 15 کنتاکت Changeover در اختیار مدار کنترل قرار می گیرد. ولتاژ کاری اعلام شده برای کنتاکت ها کمتر از 400V AC است.
این محصول یک کلید قدرت مستقل محسوب نمی شود. وظیفه اصلی کنتاکت کمکی، در اختیار قرار دادن وضعیت مکانیکی کلید برای مدارهای جانبی است. به این ترتیب می توان وضعیت باز/بسته کلید را در مدار فرمان، تابلو برق یا سیستم مانیتورینگ دریافت کرد.
کاربردهای کنتاکت کمکی کلید هوایی ABB 1SDA073758R1
ABB 1SDA073758R1 بیشتر در پروژه هایی کاربرد دارد که از کلیدهای هوایی Emax 2 E1.2 استفاده شده و لازم است وضعیت کلید در مدارهای جانبی در دسترس باشد. برخی از کاربردهای این محصول مانند:
- تابلوهای توزیع برق
- تابلوهای فشار ضعیف
- مدارهای کنترل و فرمان
- سیستم های مانیتورینگ تابلو
- اعلام وضعیت باز/بسته بودن کلید
- پروژه های مجهز به کلید هوایی ABB Emax 2 E1.2
- مدارهای سیگنالینگ و ورودی/خروجی تابلو
جزئیات فنی محصول
- نوع محصول: کنتاکت کمکی AUX
- نام فنی: AUX 15Q 400V E1.2-XT7M
- سری سازگار: ABB Emax 2
- سایز کلید: E1.2
- تعداد کنتاکت تبدیلی: 15
- نوع کنتاکت: Changeover
- ولتاژ نامی اعلام شده: کمتر از 400V AC
- نوع نصب: Side Mounting
- نوع اتصال: Spring Clamp
- کاربرد: اعلام وضعیت باز/بسته کلید
