توضیحات

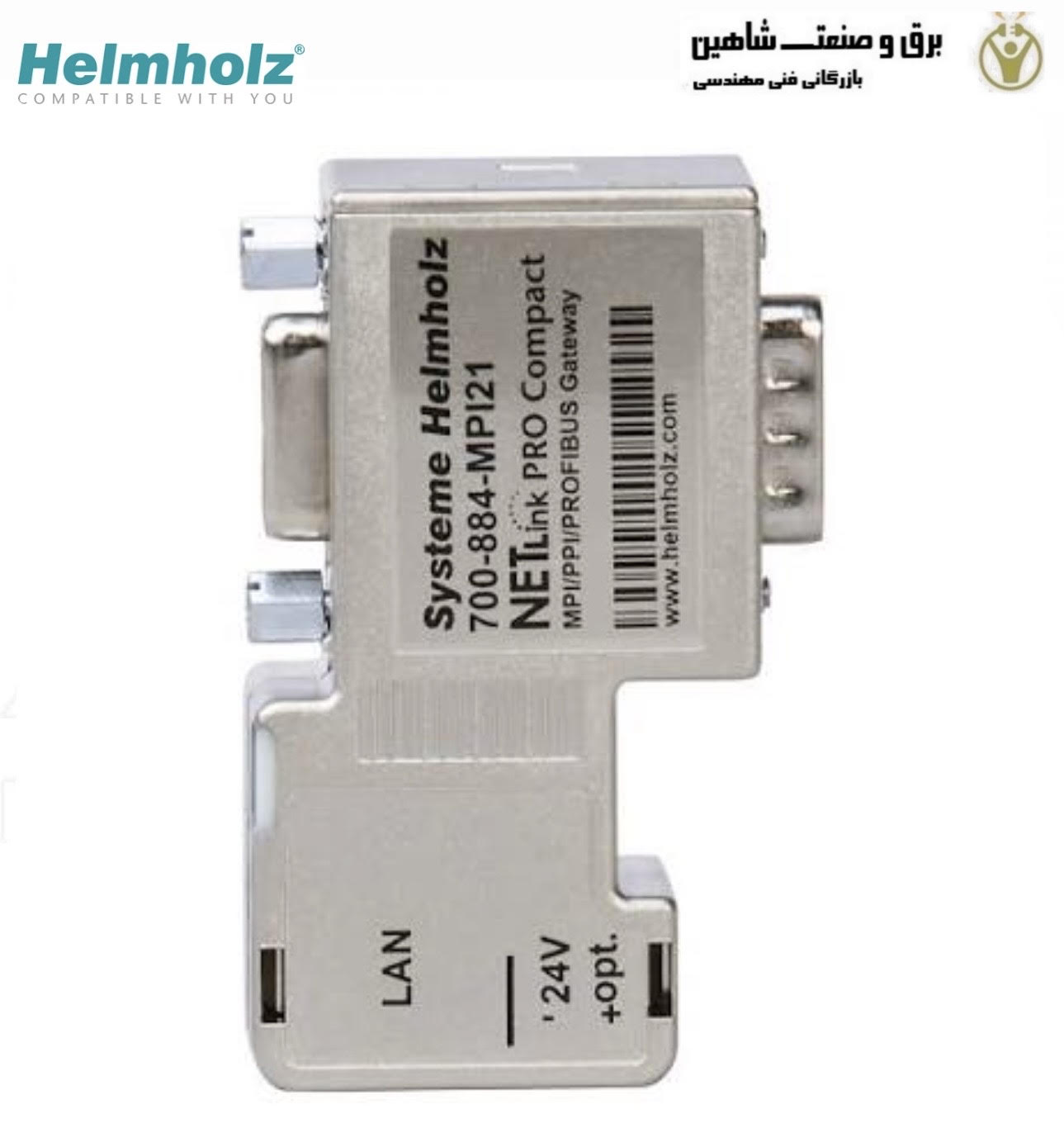

گیت وی ارتباطی Helmholz مدل 700-884-MPI21 ، یک گیت وی صنعتی برای اتصال شبکه Ethernet به شبکه های MPI، PPI و PROFIBUS است که با هدف برنامه ریزی، پیکربندی، مانیتورینگ و دسترسی به PLCهای سری S7 طراحی شده است. این تجهیز در قالب یک پردازنده ارتباطی کامپکت قرار می گیرد و امکان دسترسی به PLCهای قدیمی تر را از طریق شبکه Ethernet فراهم می کند. به همین دلیل، در پروژه هایی که PLC دارای رابط MPI یا PROFIBUS است اما زیرساخت شبکه بر پایه Ethernet قرار دارد، می تواند نقش پل ارتباطی میان این دو لایه را ایفا کند.
Helmholz برای این مدل قابلیت هایی مانند RFC 1006، ارتباط CPU-to-CPU، DHCP، رابط وب، کنترل دسترسی TCP/IP، حفاظت قابل فعال سازی در برابر نوشتن روی PLC و پشتیبانی از چندین اتصال هم زمان را در نظر گرفته است.
NETLink PRO Compact در مسیر ارتباطی بین شبکه Ethernet و باس PLC قرار می گیرد. در سمت شبکه، ارتباط از طریق Ethernet و RJ45 برقرار می شود و در سمت تجهیزات اتوماسیون صنعتی، رابط RS485 برای MPI/PPI/PROFIBUS مورد استفاده قرار می گیرد.
دستگاه می تواند در محل اتصال به رابط MPI/PROFIBUS شبکه یا مستقیماً روی رابط یکی از تجهیزات فعال یا غیرفعال قرار گیرد. همچنین کانکتور دستگاه دارای PG interface است که امکان اتصال تجهیزات دیگر را فراهم می کند.
کاربردهای گیت وی ارتباطی Helmholz 700-884-MPI21
- برنامه ریزی PLCهای قدیمی Siemens
در سایت هایی که PLCهای S7-200، S7-300 یا S7-400 همچنان در حال کار هستند، این گیت وی می تواند دسترسی مهندسی از طریق Ethernet را فراهم کند. - مانیتورینگ و مشاهده متغیرها
رابط وب داخلی و قابلیت های ارتباطی دستگاه امکان استفاده از NETLink را در سناریوهای مانیتورینگ و مشاهده وضعیت سیستم فراهم می کند. - دسترسی و نگهداری از راه دور
با قرار گرفتن گیت وی در شبکه Ethernet، امکان دسترسی به رابط PLC از طریق زیرساخت شبکه فراهم می شود و دستگاه برای سناریوهای Remote Maintenance نیز طراحی شده است. - اتصال سیستم های SCADA و HMI
مستندات فنی NETLink استفاده از قابلیت های ارتباطی این خانواده را برای یکپارچه سازی سیستم های SCADA، HMI و OPC نیز مطرح می کنند. - نوسازی تدریجی زیرساخت ارتباطی
در پروژه هایی که PLC موجود هنوز قابل استفاده است اما زیرساخت شبکه به Ethernet منتقل شده، چنین گیت وی ای می تواند به عنوان لایه ارتباطی بین تجهیزات موجود و شبکه جدید مورد استفاده قرار گیرد.
جزئیات فنی Helmholz 700-884-MPI21
- کانکتور Ethernet: RJ45
- تشخیص MDI/MDIX: Auto MDI/MDIX
- پروتکل Ethernet: FDL، RFC 1006
- سرعت Ethernet: 10/100 Mbps، تشخیص خودکار
- رابط MPI/PPI/PROFIBUS: 1 × RS485
- نوع رابط PLC: RS485، ایزوله
- کانکتور PLC: SUB-D نری 9 پین
- حداکثر سرعت MPI/PPI/PROFIBUS: 12 Mbps، تشخیص خودکار
- پروتکل RFC 1006: دارد
- DHCP: دارد
- رابط وب: دارد
- PLC Write Protection: قابل فعال سازی
- LED وضعیت: 5 عدد، شامل 2 LED دو رنگ
- تغذیه: 24 V DC
- محدوده تغذیه: 18 تا 30 V DC
- حداکثر جریان مصرفی: 200 mA در 24 V DC
- ابعاد (عمق × عرض × ارتفاع): 40 × 17 × 64 میلی متر
- وزن: حدود 110 گرم
- دمای کاری: 0 تا +60 °C
- دمای حمل و نگهداری: -20 تا +80 °C
- رطوبت نسبی: حداکثر 95% بدون میعان
- درجه آلودگی: 2
- درجه حفاظت: IP20
