توضیحات

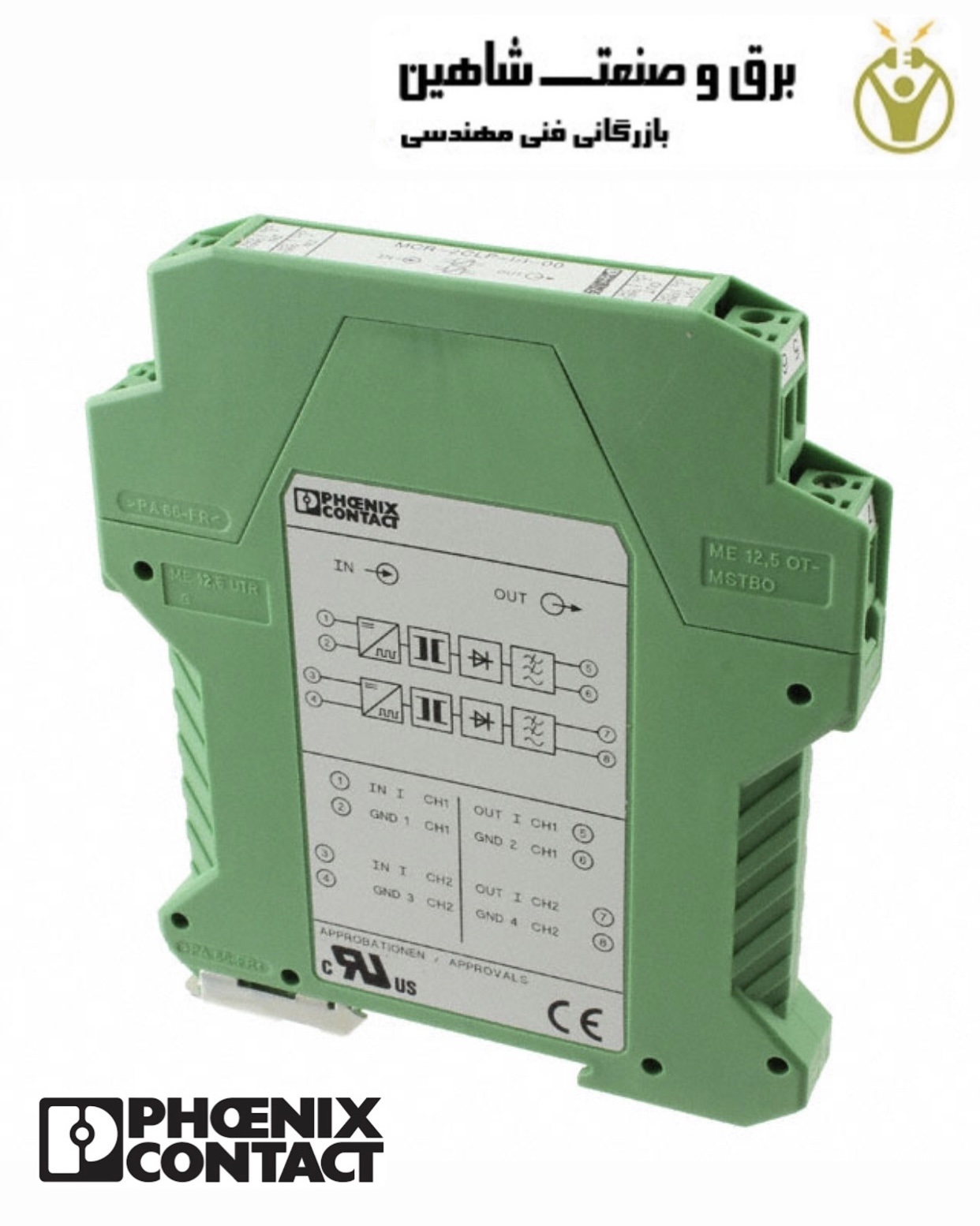

ایزولاتور Phoenix Contact مدل 2814029 فونیکس کنتاکت یک جداساز حلقه جریان غیرفعال 0 20 میلی آمپر یا 4 جدا کننده جریان 20 میلی آمپر است. این برای جداسازی سیگنال دستگاه آنالوگ 4 20 میلی آمپری از یک ابزار میدانی به یک قطعه از تجهیزات اتاق کنترل، مانند یک فلومتر به یک PLC طراحی شده است. نشانه نیاز به نصب یک جداساز با قدرت حلقه ای این است که تجهیزات میدانی به صورت محلی با یک مولتی متر کار می کنند، اما وقتی به اتاق کنترل متصل می شوند، قرائت نادرست است. دلیل این خطا به احتمال زیاد این است که زمین در ابزار میدانی در پتانسیل متفاوتی با زمین در اتاق کنترل قرار دارد که سپس باعث خطای حلقه زمین می شود. نصب یک جداساز حلقه 2814029 اثر حلقه زمین را حذف می کند و خروجی را شناور می کند که سپس می تواند به تجهیزات اتاق کنترل که دارای زمین متفاوتی است متصل شود. تمرین خوبی است که همیشه تجهیزات تهویه سیگنال ایزوله را به کار بگیرید. ایزولاتورها از تجهیزات اتوماسیون صنعتی هستند.
ویژگی های ایزولاتور Phoenix Contact مدل 2814029 فونیکس کنتاکت
ایزولاتور 2 سیمی 4 تا 20 میلی آمپری 2814029 که دارای منبع تغذیه است، نیروی خود را از خروجی یا حلقه ورودی 4 تا 20 میلی آمپر (سینک یا جریان منبع) دریافت می کند. کاربردهای معمولی به عنوان تکرار کننده جریان یا برای هدایت بارهای مقاومتی است. این جداساز 2 سیم برای کاربردهایی که نیاز به جداساز با منبع تغذیه سری با سیگنال خروجی دارند ایده آل است. توان از حلقه خروجی به دست می آید. جداساز باید جریان جریان را از منبع تغذیه در حلقه خروجی کنترل کند که سیگنال 4-20 میلی آمپر است. از آنجایی که خروجی و برق دو سیم مشترک دارند، این نوع جداکننده را می توان در هر جایی بین دستگاه سنجش میدان و PLC/DCS یا دستگاه نظارت قرار داد.
معمولاً ایزولاتور در نزدیکی دستگاه صحرایی قرار دارد. از آنجایی که سیگنال ورودی و خروجی هر دو 4-20 میلی آمپر هستند، مکان دستگاه حیاتی نیست. این ماژول ها هنگام افزودن و جداسازی یک ابزار نظارتی به یک حلقه فعلی مفید هستند. هنگام اضافه کردن یک دستگاه میدانی مانند ضبط کننده یا نمایشگر، هیچ منبع انرژی اضافی برای حلقه اضافه شده یا برای جداساز مورد نیاز نیست. خروجی جداساز از توان حلقه ورودی تغذیه می شود و فقط بارهای غیرفعال را هدایت می کند.
- مبدل یک جداساز غیرفعال است. این بدان معنی است که 2814029 از سیگنال اندازه گیری برای تغذیه خود استفاده می کند، بنابراین نیازی به منبع تغذیه خارجی ندارد.
- 2814029 مطابق با استاندارد 89/336/EEC در مورد سازگاری الکترومغناطیسی است.
- در یک محفظه پلاستیکی به ضخامت 17 میلی متر مناسب برای نصب ریل DIN مطابق با استانداردهای EN-50022 و EN-50035 قرار گرفته است.
