توضیحات

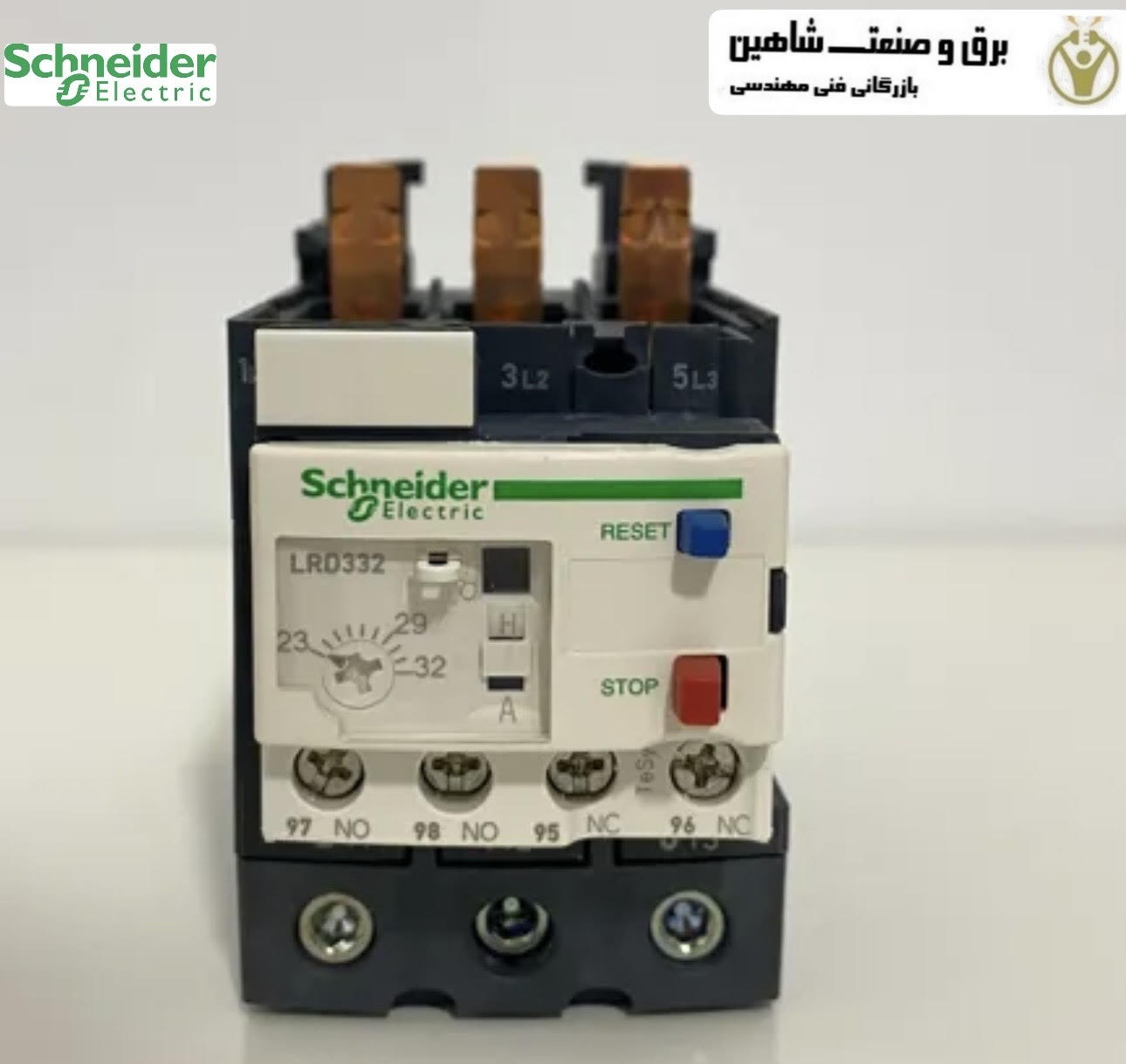

بیمتال 23 تا 32 آمپر اشنایدر مدل LRD332، حفاظت موتور قابل اعتمادی را ارائه می‌ دهد که برای کاربردهای صنعتی مناسب است. این رله که برای نصب روی ریل‌ های DIN طراحی شده است، ابعادی به ارتفاع ۱۲۳ میلی‌ متر، عرض ۵۵ میلی‌ متر و عمق ۱۲۳ میلی‌ متر دارد. این رله جریان نامی ۳۲ آمپر را تحمل می‌ کند و در محدوده دمایی -۲۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد به طور مؤثر عمل می‌ کند و تطبیق‌ پذیری و قابلیت اطمینان را تضمین می‌ کند.

این رله دارای ترمینال‌ های گیره پیچی برای مدار کنترل است که از هادی‌ های انعطاف‌ پذیر و جامد از ۱ تا ۲.۵ میلی‌ متر مربع پشتیبانی می‌ کند. برای مدارهای قدرت، از کانکتورهای پیچی EverLink BTR برای کابل‌ های بین ۱ تا ۳۵ میلی‌ متر مربع استفاده می‌ کند. این رله به گونه‌ ای طراحی شده است که در صورت قطع دو فاز، در ۱۳۰٪ جریان نامی قطع کند و قطع سریع را برای محافظت از موتور در برابر آسیب تضمین کند.

مطابق با کلاس ۱۰A طبق استانداردهای IEC 60947-4-1، این محصول محافظت حرارتی متناسبی را ارائه می‌ دهد که عملکرد را برای انواع مختلف موتور بهینه می‌ کند و خطر گرمای بیش از حد را کاهش می‌ دهد. می‌ توان آن را روی صفحه یا مستقیماً روی ریل DIN نصب کرد و انعطاف‌ پذیری در نصب را مطابق با الزامات خاص ارائه داد. دمای محیط برای عملکرد باید بین ۲۰- تا ۶۰+ درجه سانتیگراد حفظ شود تا عملکرد رله بدون افت ولتاژ به طور موثر تضمین شود.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

ویژگی ها و مزایای بیمتال 23 تا 32 آمپر اشنایدر مدل LRD332

• طراحی شده برای حفاظت موتور با محدوده جریان ۲۳ تا ۳۲ آمپر
• دارای ۱ کنتاکت در حالت عادی باز و ۱ کنتاکت در حالت عادی بسته
• استفاده از ترمینال‌ های پیچی EverLink برای اتصالات ایمن
• ارائه جبران دما برای عملکرد پایدار
• طراحی مقاوم در برابر شوک‌ های تا ۱۵ گیگا‌نیوم
• مناسب برای شبکه‌ های AC و DC تا ۶۹۰ ولت

کاربردها

• ایده‌ آل برای استفاده با کنتاکتورهای مختلف مانند LC1D40A و LC1D65A
• مناسب برای محیط‌ های صنعتی که نیاز به حفاظت موتور دارند
• موثر در مواردی که حفاظت اضافه بار حرارتی حیاتی است
• قابل ادغام در سیستم‌ هایی که نیاز به کنترل مطمئن موتور دارند

داده های فنی LRD332

• برند: اشنایدر الکتریک
• جریان نامی موتور FLC: 23 → 32 آمپر
• جریان نامی کنتاکت: 32 آمپر
• محدوده: TeSys D
• سری: LRD
• سبک نصب: نصب ریلی DIN
• پیکربندی حالت عادی: NO/NC
• نوع ترمینال: پیچی
• تعداد کنتاکت‌ های کمکی: 2
• عرض: 55 میلی‌ متر
• طول: 123 میلی‌ متر
• عمق: 123 میلی‌ متر
• حداکثر دمای کارکرد: +60 درجه سانتیگراد
• حداقل دمای کارکرد: -20 درجه سانتیگراد
• محدوده دمای کارکرد: -20 → +60 درجه سانتیگراد
• ولتاژ نامی کنتاکت: 1 کیلوولت ac
