توضیحات

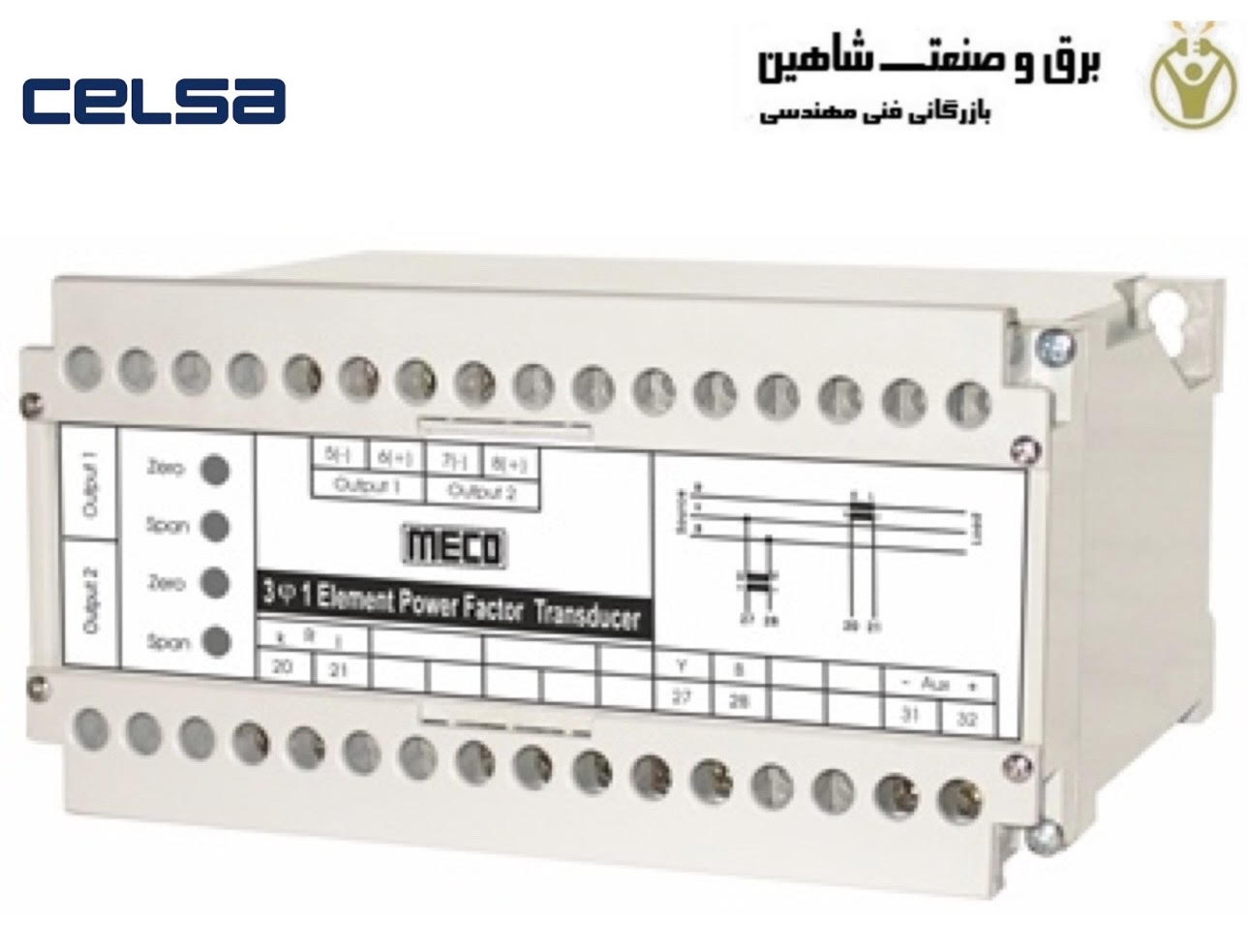

ترانسدیوسر پاور فاکتور و فازی ای سی celsa مدل Phwd-MU، توان را در سیستم های الکتریکی تک فاز، سه فاز سه سیمه و سه فاز چهار سیمه در سیستم های الکتریکی متعادل یا نامتعادل را مرود اندازه گیری قرار داده و آن را به یک سیگنال خروجی استاندارد صنعتی تبدیل می کند که مستقیماً با ورودی اندازه گیری شده متناسب است. این مبدل یک خروجی مستقل از بار و ایزوله از ورودی ارائه می دهد. این مبدل می تواند هم ورودی و هم خروجی توان را اندازه گیری کند. خروجی را می توان به کنترلرها، ثبت کننده های داده، PLCها، نشانگرهای آنالوگ/دیجیتال، ضبط کننده ها برای نمایش، تجزیه و تحلیل یا کنترل متصل کرد. ترانسدیوسر پاور فاکتور Phwd-MU برای SCADA، مدیریت انرژی، اندازه گیری از راه دور برای تجهیزات اتوماسیون صنعتی، سیستم های نظارت از راه دور، محلی و همچنین مرکزی استفاده می شود
ویژگی ها و مزایا
- پوشش محافظ ترمینال
- مدارهای استاتیک قابل اعتماد و مقاوم
- ریپل کم در سیگنال خروجی
- بدنه پلی کربنات مقاوم در برابر شعله
- انتخاب چندین خروجی نامتقارن
- انتخاب گسترده محدوده های سرکوب شده
- محافظت در برابر اتصال کوتاه و باز برای خروجی ها
- خروجی دوگانه (غیر ایزوله)
- منبع تغذیه کمکی خود تغذیه، AC، DC، SMPS
- نصب روی ریل Din
- خروجی های دو جهته
- زمان پاسخ سریع
- ورودی های دو جهته برای وارد کردن/خروجی کردن
مشخصات فنی ترانسدیوسر پاور فاکتور ای سی celsa مدل Phwd-MU
- نوع: سری DIN / نصب روی ریل DIN
- ورودی AC:
– ولتاژ ورودی (ولت) از 0 – 63.5 ولت، 110 ولت، 230 ولت، 440 ولت است.
– جریان ورودی (آمپر): 0 – 1 آمپر / 5 آمپر
– فرکانس ورودی (هرتز): 50 / 60 / 400 هرتز - محدوده ضریب توان ورودی: 0.5 (تاخیر) – 1 – 0.5 (پیش بینی)
- خروجی DC:
– جریان (میلی آمپر) از 0-1 میلی آمپر، 0-5 میلی آمپر، 0-10 میلی آمپر، 2-10 میلی آمپر، 0-20 میلی آمپر، 4-20 میلی آمپر است.
– ولتاژ (ولت): 0-1 ولت، 0-5 ولت، 1-5 ولت، 0-10 ولت، 2-10 ولت - دقت: ±0.5% از محدوده
- منبع تغذیه کمکی:
– منبع تغذیه خطی AC شامل 110 ولت AC، 230 ولت AC
– DC: 24 ولت DC، 48 ولت DC، 110 ولت DC، 220 ولت DC است. - خودتغذیه: حداکثر. تغییر ± 20% مجاز در ولتاژ ورودی
- مشخصات:
– زمان پاسخ: < 250 میلی‌ثانیه برای 0 تا 90% خروجی
< 1 ثانیه برای 0 تا 90% خروجی برای ضریب توان
– ریپل خروجی: < 0.5% از مقیاس کامل
– اضافه بار – پیوسته: ولتاژ: 1.2 x واحد، جریان: 2 x ورودی
– اضافه بار – کوتاه مدت (1 ثانیه): ولتاژ: 2 x واحد، جریان: 20 x ورودی
