توضیحات

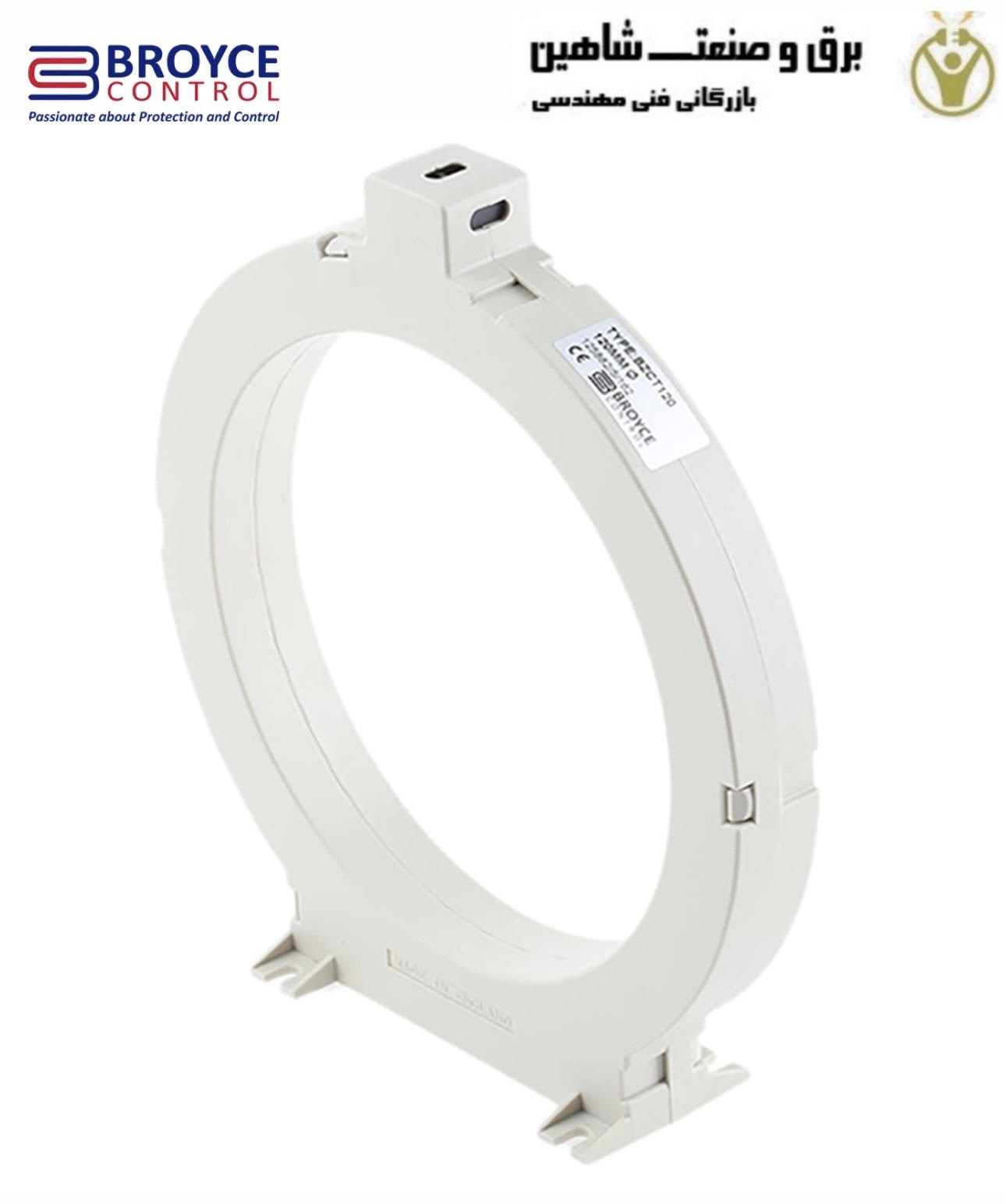

ترانسفورماتور جریان سری BZCT برند Broyce control مدل BZCT120 طراحی شده برای استفاده در ارتباط با تمام رلههای نشتی زمین «نوع A» برویس که به ابزار سنجش خارجی نیاز دارند. برای سیستم حفاظت الکتریکی، ترانسفورماتورهای جریان تعادل هسته یک هدف بسیار مهم را انجام می دهند. اساساً به عنوان سنسور جریان عمل می کند. این می تواند جریان و خروجی عدم تعادل را هنگامی که در یک مدار در نتیجه یک جریان اتفاق می افتد، تشخیص دهد. ترانسفورماتور جریان BZCT120 یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است.
ترانسفورماتور جریان کوربالانس CBCT برای حفاظت از نشت زمین و خطای زمین استفاده می شود. در CBCT، کابل سه هسته ای سه هسته ای از سیستم های سه فاز از قطر داخلی CT عبور می کند. هنگامی که سیستم بدون خطا باشد، هیچ جریانی در ثانویه CBCT جریان ندارد. هنگامی که یک خطای زمین وجود دارد، جریان باقیمانده (جریان توالی فاز صفر) سیستم از طریق ثانویه CBCT جریان مییابد و رله را به کار میاندازد. برای طراحی CBCT باید قطر داخلی CT، نوع رله، تنظیم رله و جریان عملیاتی اولیه ذکر شود. ترانسفورماتورهای جریان تعادل هسته برای ارائه یک روش بسیار حساس حفاظت از نشت زمین در سیستم های الکتریکی سه فاز با رله های مناسب در نظر گرفته شده اند.
ویژگی ها و مزایا ترانسفورماتور جریان سری BZCT برند Broyce control مدل BZCT120
- ترانسفورماتور حلقوی
- برای استفاده با ELRM44V-30
- طراحی شده برای تشخیص جریان نشتی و انتقال سیگنال متناسب به رله نشت زمین
- نصب سطحی
- قطر دیافراگم: 120 میلی متر (کد سفارش: 99-1904)
- ولتاژ نامی سیستم: 720VAC
- حداقل تنظیم ELR IΔn: 100mA
- ابعاد (میلی متر): عرض: 155 × ارتفاع: 170 × D: 40 (شامل فوت)
- استاندارد(های) محصول: IEC 61869-1/-2
مشخصات فنی
- سری: BZCT
- اندازه سوراخ: 120 میلی متر
- ارتفاع کلی: 170 میلی متر
- عرض کلی: 155 میلی متر
- عمق کلی: 40 میلی متر
- حداقل دما: -20 درجه سانتیگراد
- حداکثر دما: +60 درجه سانتیگراد
- نوع نصب: نصب سطحی
- برای استفاده با: رله های نشت زمین برویس نوع A
