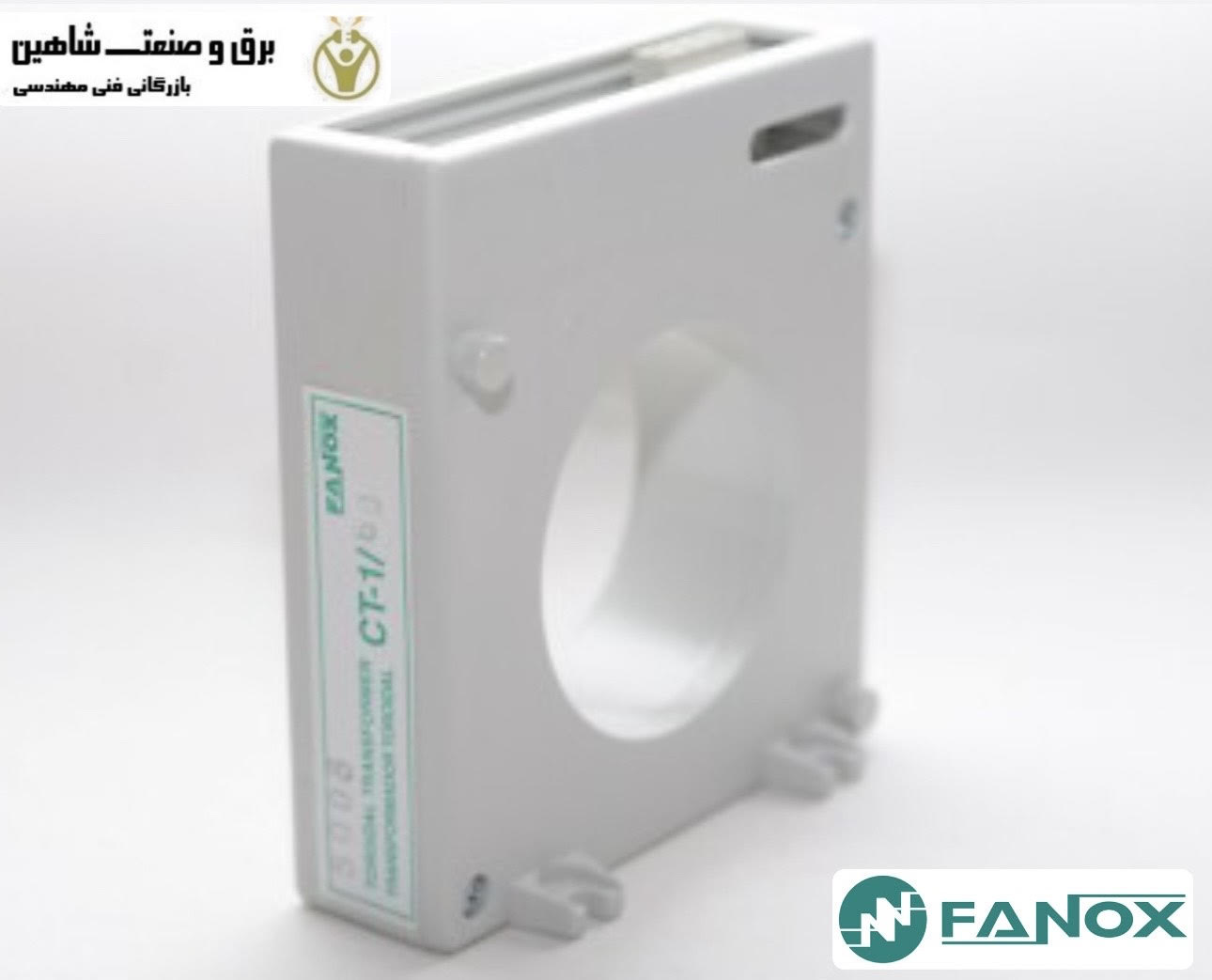

ترانسفورماتور حلقوی contrel-fanox مدل CT-1/60 کنترل-فانوکس ایتالیا، برای محافظت در برابر نشت زمین طراحی شده است و اغلب با رله های Fanox مانند رله های ELR-B، ELR-3C، D30 و DM30 استفاده می شود. این ترانسفورماتور به طور خاص برای نصب روی ریل DIN طراحی شده است. ترانسفورماتور جریان حلقوی دارای یک هسته حلقه ای شکل (توروئید) است که هادی حامل جریان مورد اندازه‌گیری از آن عبور می کند. این ترانسفورماتور برای شناسایی و محافظت در برابر خطاهای نشت زمین طراحی شده است که زمانی رخ می دهد که جریان به طور غیرمنتظره به زمین جریان یابد.
ویژگی های ترانسفورماتور حلقوی contrel-fanox مدل CT-1/60 فانوکس ایتالیا
این ترانسفورماتور به گونه ای طراحی شده است که به راحتی روی ریل استاندارد DIN نصب شود، که روشی رایج برای نصب قطعات الکتریکی است. در پیکربندی تعادل هسته، تمام هادی های یک مدار (به عنوان مثال، هر سه فاز و نول در یک سیستم سه فاز) از مرکز تروسکور عبور می کنند. ابعاد ۶۰ میلی متر حداکثر قطر کابل یا هادی است که می تواند به راحتی در دهانه ترانسفورماتور قرار گیرد. عملکرد اصلی ترانسفورماتور تعادل هسته در این زمینه، تشخیص جریان‌های نشت زمین است. این جریان‌ها زمانی رخ می‌دهند که برق از طریق یک مسیر ناخواسته به زمین جریان می‌یابد، که اغلب به دلیل نقص عایق‌بندی است.
هنگامی که یک خطا رخ می دهد، جریان های موجود در هادی ها نامتعادل می شوند. ترانسفورماتور کوربالانس این عدم تعادل را حس می کند و جریانی را در سیم پیچ ثانویه خود القا می کند. سپس این جریان القایی توسط یک رله نشت زمین برای فعال کردن یک مدارشکن و قطع مدار معیوب استفاده می شود. ترانسفورماتور حلقوی contrel-fanox CT-1/60 معمولاً در سیستم های الکتریکی صنعتی و تجاری برای محافظت از تجهیزات اتوماسیون صنعتی و پرسنل در برابر خطرات الکتریکی استفاده می شود.
