توضیحات

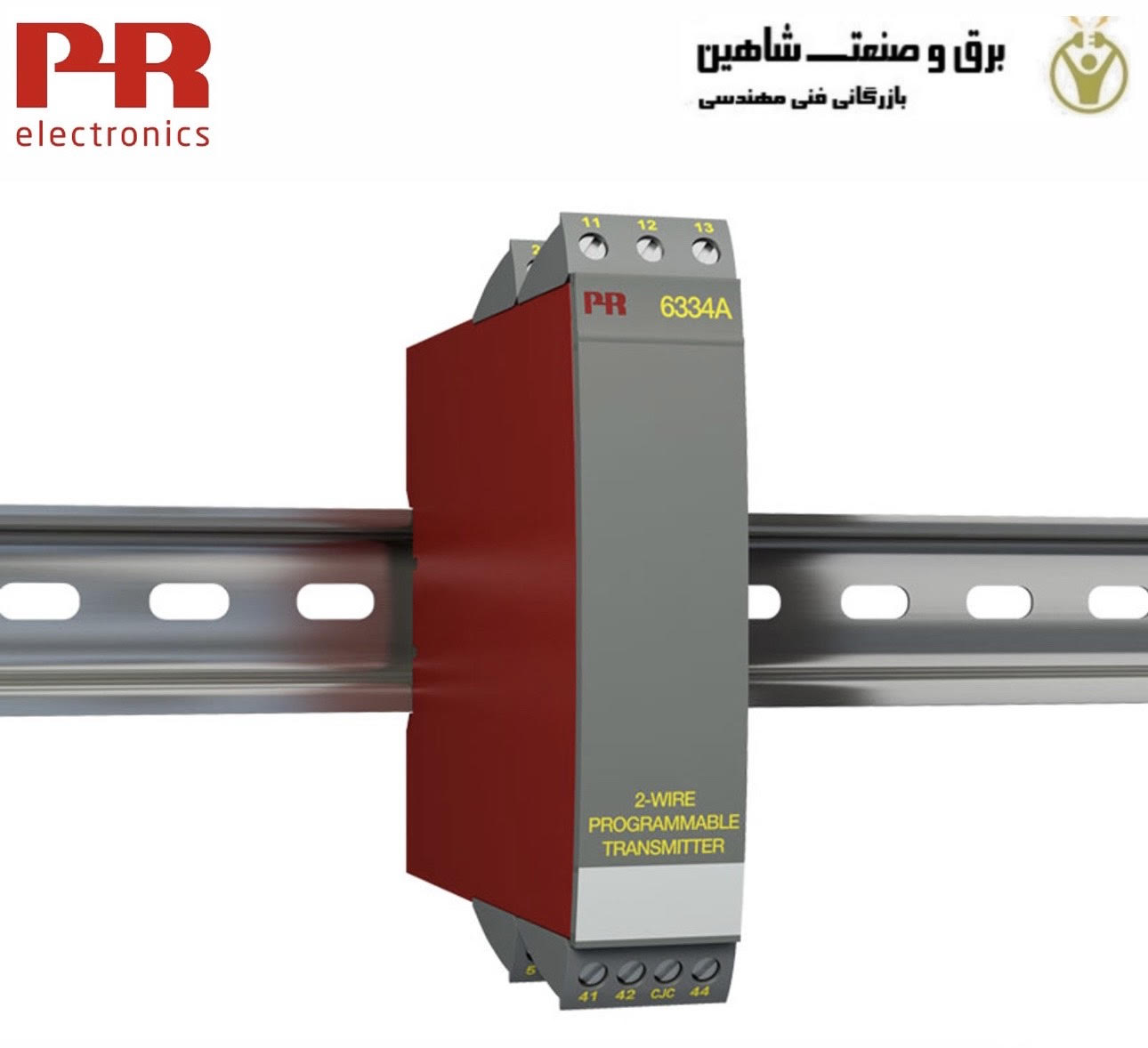

ترانسمیتر دمای قابل برنامه ریزی 2-سیمی PR electronics مدل 6334A عملکرد بی نظیری را در کاربردهایی ارائه می دهد که برای تبدیل طیف گسترده ای از انواع ورودی به سیگنال خروجی 4 تا 20 میلی آمپر، نیاز به دقت زیادی دارند. فرستنده 6331 تطبیق پذیری ورودی بی نظیری را با عایق گالوانیکی تا 1.5 کیلو ولت ولت ارائه می دهد. تقریباً هر ترموکوپل یا RTD 2، 3 و 4 سیم، به علاوه مقاومت خطی و سیگنال‌های دوقطبی mV. عملکرد افزونگی سنسور ورودی، در دسترس بودن و ایمنی فرآیند را در صورت خرابی سنسور اولیه حفظ می کند.
فرستنده های سری 6300 به سرعت و به راحتی برای برنامه های خاص قابل برنامه ریزی هستند. پیکربندی از طریق یک رایانه شخصی استاندارد و نرم افزار کاربر پسند، از پیش تنظیم شده، به صورت دانلود رایگان در دسترس است. پارامترهای ورودی، خروجی، تشخیص خطای سنسور و کالیبراسیون فرآیند را می‌توان از طریق تنظیمات اولیه در عرض چند دقیقه پیکربندی کرد. برای نصب کافی است به صورت عمودی یا افقی روی ریل DIN قرار دهید. 6334A را می توان در منطقه 2 و منطقه 22 نصب کرد. ترانسمیتر دما قابل برنامه ریزی 6334A یک جزء حیاتی در تجهیزات اتوماسیون صنعتی است.
برنامه کاربردی
- اندازه گیری دمای خطی با سنسور TC.
- تقویت سیگنال های دوقطبی mV به یک سیگنال 4 … 20 میلی آمپر، به صورت اختیاری با توجه به یک تابع خطی سازی تعریف شده خطی شده است.
ویژگی
- در عرض چند ثانیه کاربر می تواند PR6334A را برای اندازه گیری دما در تمام محدوده های TC تعریف شده توسط هنجارها برنامه ریزی کند.
- قابلیت جبران اتصال سرد (CJC) با استفاده از سنسور دمای داخلی.
- یک محدودیت را می توان روی سیگنال خروجی برنامه ریزی کرد.
- قابلیت بررسی مداوم داده های ذخیره شده حیاتی برای حفظ ایمنی.
مشخصات فنی ترانسمیتر دمای قابل برنامه ریزی 2-سیمی PR electronics مدل 6334A
- دمای کارکرد: -40 تا +85 درجه سانتیگراد
- دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
- دمای کالیبراسیون: 20…28 درجه سانتی گراد
- رطوبت نسبی:<95% RH (غیر ثابت)
- درجه حفاظت: IP20
- ابعاد (HxWxD): 109 x 23.5 x 104 میلی متر
- وزن (1/2 کانال): 145 / 185 گرم
- نوع ریل DIN: DIN EN 60715/35 میلی متر
- اندازه سیم: 0.13 … 2.08 mm2 AWG 26 … 14 رشته سیم
- گشتاور ترمینال پیچ: 0.5 نیوتن متر
- ولتاژ تغذیه: 7.2…35 VDC
- حداکثر توان مورد نیاز: ≤ 0.8 W/≤ 1.6 W (1 ch./2 ch.)
- اتلاف توان داخلی: 0.17…0.8 وات
- ولتاژ جداسازی، آزمایش / کار: 1.5 kVAC / 50 VAC
- زمان پاسخگویی (قابل برنامه ریزی): 1…60 ثانیه
- افت ولتاژ: 7.2 VDC
- زمان گرم کردن: 5 دقیقه
- برنامه نویسی: حلقه پیوند
- نسبت سیگنال / نویز: حداقل 60 دسی بل
- دقت: بهتر از 0.05% موارد انتخاب شده
- بررسی خطای EEprom: < 3.5 ثانیه
- دینامیک سیگنال، ورودی: 18 بیت
- دینامیک سیگنال، خروجی: 16 بیت
- اثر تغییر ولتاژ منبع تغذیه: < 0.005٪ دهانه / VDC
- تأثیر ایمنی EMC: < ± 0.5٪ از دهانه
- مصونیت EMC گسترش یافته: NAMUR NE21، یک معیار، انفجار: < ± 1٪ از دهانه
- حداکثر افست: 50% حداکثر انتخاب شده ارزش
- محدوده اندازه گیری: -12…150 میلی ولت
- حداقل محدوده اندازه گیری (دهانه): 5 میلی ولت
- مقاومت ورودی: نام 10 MΩ
