توضیحات

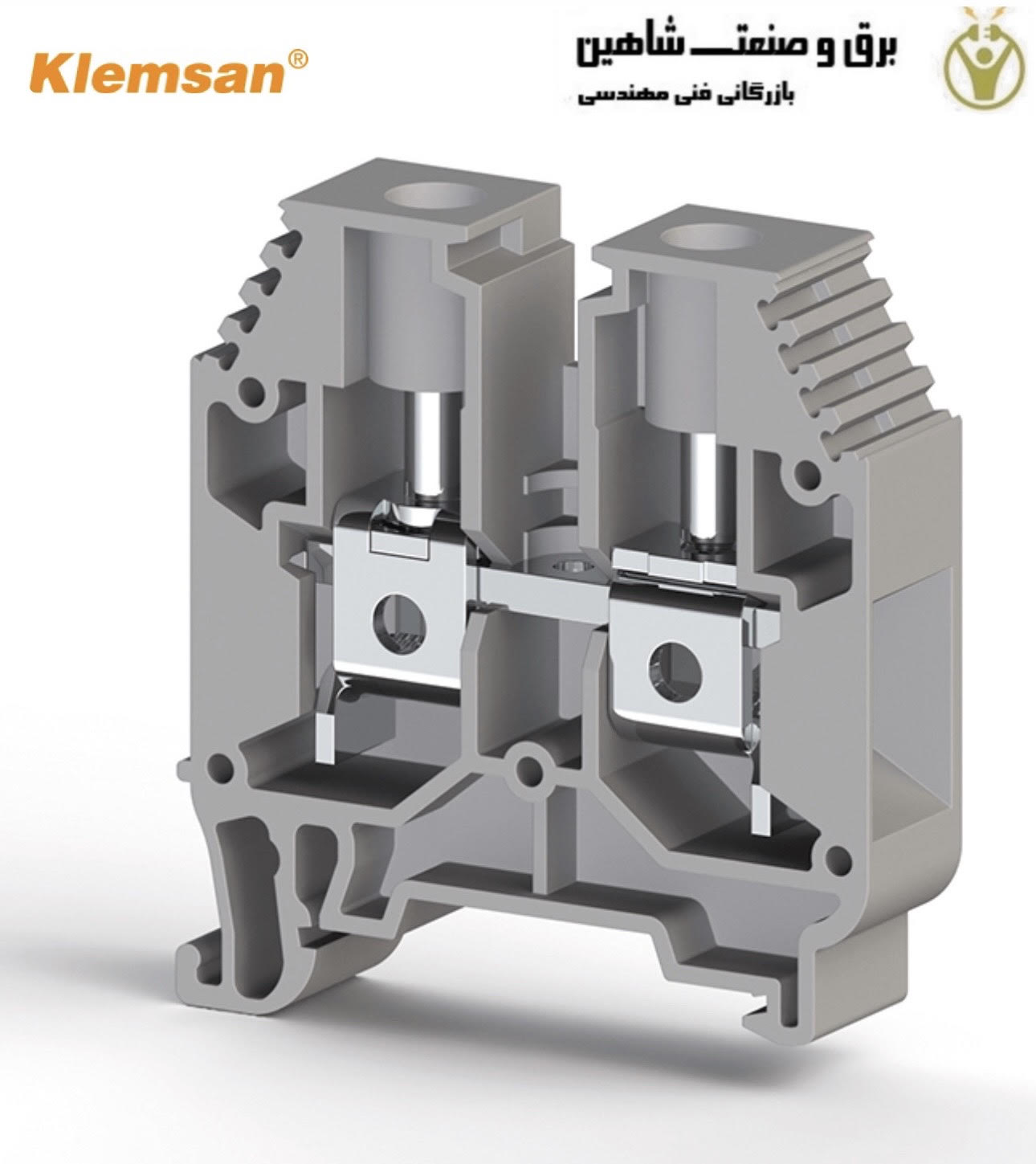

ترمینال ریلی ارت کلمسان Klemsan مدل 304160-AVK16 از طریق ترمینال همه کاره ترین پایانه برای برنامه های کنترل، اتوماسیون، ابزار دقیق و توزیع نیرو است. یک پایه انعطاف پذیر با طراحی ویژه امکان نصب و جداسازی آسان از ریل DIN را با کمک پیچ گوشتی فراهم می کند. این بلوک های ترمینال دارای فرورفتگی های نگهدارنده نشانگر برای پذیرش برچسب های علامت گذاری برای شناسایی مدار هستند. یک اتصال متقاطع را می توان با کمک جامپرهای پیچی به دست آورد. ترمینال های دارای تاییدیه Ex & IECEx می توانند در فضایی بالقوه انفجاری استفاده شوند. پایانه تغذیه تک عرشه AVK16 کد 304160 از اجراء کاربردی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی ترمینال ریلی ارت کلمسان Klemsan مدل 304160-AVK16
- اطلاعات عمومی محصول
مواد عایق: PA
طبقه اشتعال پذیری acc. به UL 94: V2
واحد بسته بندی: 50 - ابعاد
عرض: 12 میلیمتر
طول: 50.0 میلی متر
ارتفاع (MR 32): — میلی متر
ارتفاع (MR 35×7.5): 55.5 میلی متر - داده های فنی TSE / CE
ولتاژ اسمی: 750 ولت ~
جریان اسمی: 76 A
سطح مقطع: 16 میلی متر مربع
هنجار: EN 60947-7-1 - اطلاعات فنی VDE
ولتاژ اسمی: 750 ولت ~
جریان اسمی: 76 A
سطح مقطع: 16 میلی متر مربع
هنجار VDE: IEC 60947-7-1 - داده های فنی UL / CSA
ولتاژ اسمی: 600 ولت ~
جریان اسمی: 85 A
مقطع: AWG/12-4 - اطلاعات فنی ATEX
ولتاژ اسمی: 630 ولت ~
جریان اسمی: 66 A
مقطع: 16 - داده های اتصال
حداقل سطح مقطع رشته جامد: 1.5 میلی متر مربع
حداکثر سطح مقطع رشته جامد: 16 میلی متر مربع
حداقل سطح مقطع رشته ریز: 1.5 میلی متر مربع
حداکثر سطح مقطع رشته ریز: 16 میلی متر مربع
محدوده هادی AWG: 12-4
نوع اتصال: پیچ/ویدالی
طول عایق: 16 میلی متر
گشتاور سفت شدن: 1.2 نیوتن متر
