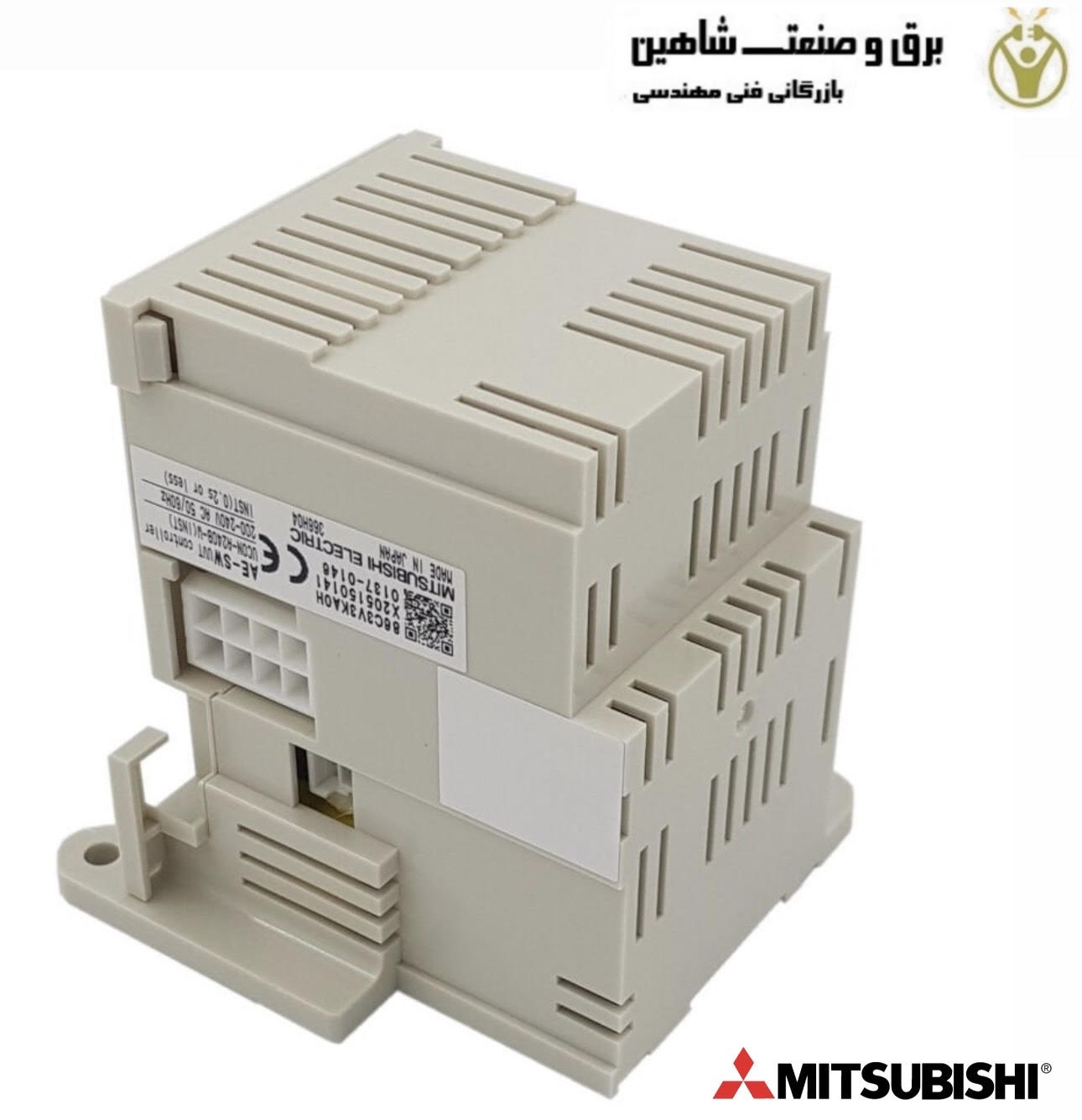

دستگاه تریپ تحت ولتاژ MITSUBISHI مدل UCON-A120B-W INST میتسوبیشی

توضیحات

دستگاه تریپ تحت ولتاژ MITSUBISHI مدل UCON-A120B-W INST میتسوبیشی دستگاهی است که وقتی ولتاژ مدار کمتر از ولتاژ نامی می‌شود، به طور خودکار قطع کننده را خاموش می‌کند و شامل یک سیم پیچ UVT و کنترل کننده UVT است. UCON-A120B-W INST یک وسیله جانبی اختیاری در قطع کننده مدار است که هنگامی که ولتاژ به پایانه ها به زیر سطح آستانه می رسد، به طور مکانیکی قطع کننده را خاموش می کند. کویل و پیستون است. هنگامی که ولتاژ تامین می شود، سیم پیچ فعال می شود و پیستون را جمع می کند. هنگامی که آن ولتاژ حذف می شود، پیستون دیگر در داخل نگه داشته نمی شود و اهرمی را در شکن فشار می دهد که آن را خاموش می کند.

برق ولتاژ پایین از داخل قطع کننده نمی آید، بنابراین باید از یک منبع خارجی تامین شود. برخی از کلیدهای مدار امکان نصب در میدان کیت ولتاژ پایین را فراهم می کنند، در حالی که برخی دیگر در هنگام سفارش شکن نیاز به نصب کارخانه دارند. نوع قطع کننده خاص را برای رتبه بندی ولتاژ ac و dc موجود و روش نصب بررسی کنید. دستگاه تریپ تحت ولتاژ UCON-A120B-W INST از اجزاء کاربردی در تجهیزات اتوماسیون صنعتی است.

کاربرد دستگاه تریپ تحت ولتاژ MITSUBISHI مدل UCON-A120B-W INST میتسوبیشی

دستگاه تریپ تحت ولتاژ UCON-A120B-W INST یک دستگاه اختیاری است که در قطع کننده مدار نصب شده است که وقتی برق به زیر سطح از پیش تعیین شده، معمولا بین 70 تا 35 درصد از درجه UV، به طور خودکار قطع برق را آغاز می کند. کلید مدار آن را تغذیه نمی کند.

• اگر ولتاژ برق اصلی یا کنترل تحت ولتاژ باشد، UVT که در داخل بریکر نصب می شود، مدار را به طور خودکار قطع می کند. لطفاً برای ارائه عملکرد تاخیر زمانی با دستگاه تاخیر زمانی UVT متصل شوید زیرا UVT از نظر فنی نوع آنی است.
• اگر برق کنترلی به UVT داده نشود، بسته شدن یک مدارشکن از نظر مکانیکی یا الکتریکی غیرممکن است. برای بستن مدارشکن، 65 تا 85 درصد ولتاژ نامی باید به هر دو پایانه سیم پیچ UVT (D1، D2) اعمال شود.
• هنگام استفاده از کویل UVT نمی توان از سیم پیچ دوبل استفاده کرد و محل تریپ کویل تغییر می کند.
