توضیحات

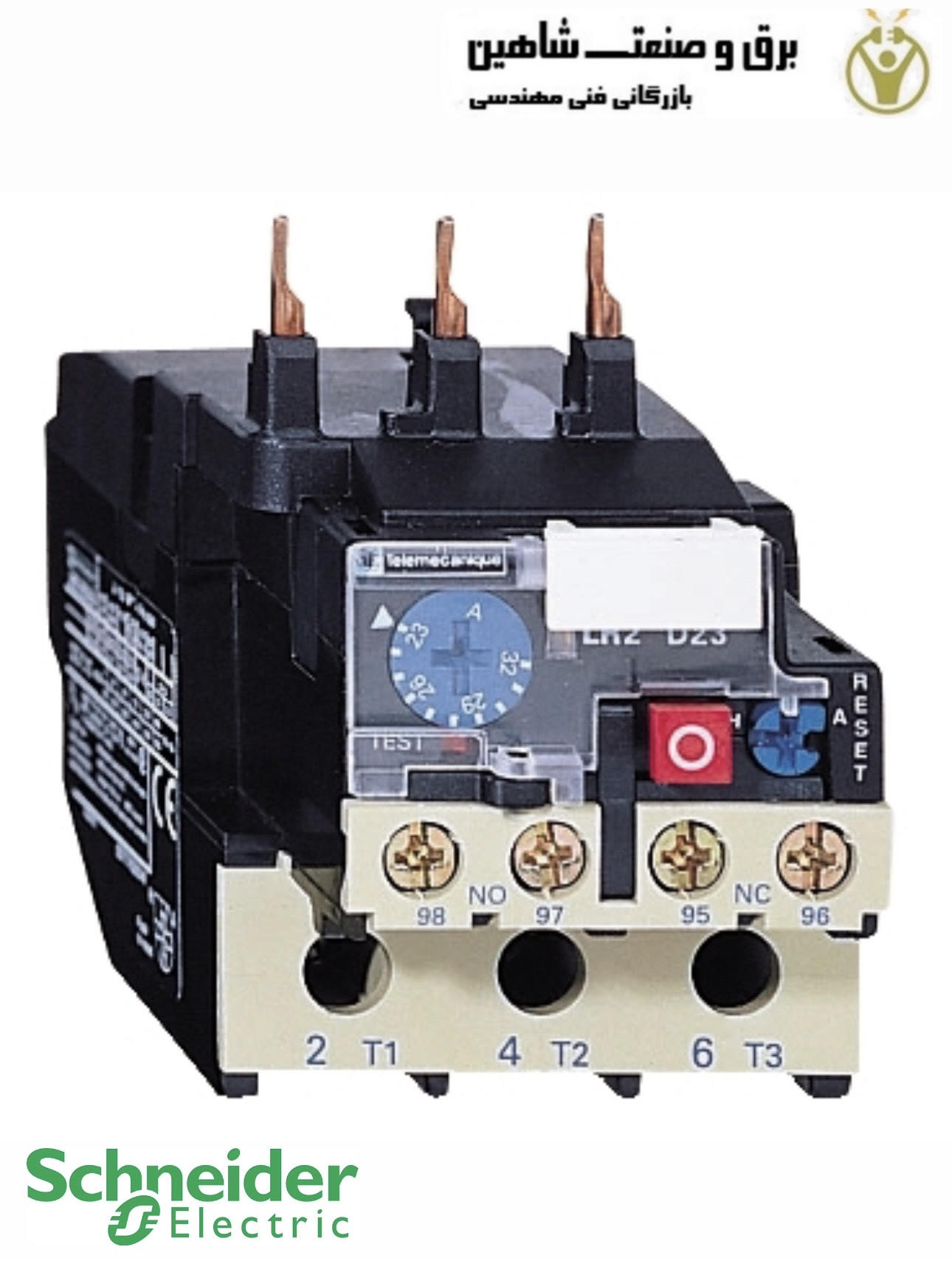

رله اضافه بار حرارتی برای موتور schneider مدل lr2d2353 اشنایدر برای محافظت الکترومکانیکی موتورها در برابر اضافه بار ناشی از کشیدن جریان‌های ورودی بیش از حد از مدار اصلی طراحی شده‌اند. این قطعات الکترونیکی می توانند محافظت زیادی در برابر آسیب های الکتریکی دائمی در طول ناهنجاری های الکتریکی مانند خرابی فاز و ولتاژ بیش از حد ایجاد کنند. صنعت برق با تجهیزات بی شماری برای چندین هدف بسیار بزرگ است. رله اضافه بار حرارتی به عنوان یک وسیله حفاظتی حیاتی در سیستم های الکتریکی عمل می کند که در درجه اول برای محافظت از موتورها از گرمای بیش از حد و آسیب احتمالی ناشی از جریان بیش از حد استفاده می شود. این بر اساس اصل حسگر حرارتی عمل می کند و حرارت تولید شده توسط موتور را در حین کار نظارت می کند.
هنگامی که موتور در یک دوره طولانی جریان بیش از حد می کشد، که نشان دهنده اضافه بار بالقوه است، رله اضافه بار حرارتی با قطع و قطع منبع تغذیه به موتور پاسخ می دهد. این امر از گرم شدن بیش از حد موتور جلوگیری می کند، خطر آسیب را کاهش می دهد و ایمنی عملیاتی را افزایش می دهد. رله اضافه بار حرارتی lr2d2353 در دسته تجهیزات اتوماسیون صنعتی مهم و پرکاربرد قرار دارد.
مشخصات فنی رله اضافه بار حرارتی برای موتور schneider مدل lr2d2353 اشنایدر
- محدوده محصول: TeSys D
- نام کوتاه دستگاه: LR2D
- نوع محصول یا جزء: رله اضافه بار حرارتی
- کاربرد رله: حفاظت موتور
- نوع حفاظت:
فیوز BS 5 A – برای مدار کنترل
قطع کننده مدار GB2 5 A – برای مدار کنترل
فیوز GG 5 A – برای مدار کنترل - فرکانس شبکه: 50/60 هرتز
- پشتیبانی نصب:
صفحه، با بلوک ترمینال برق EverLink
ریل، با بلوک ترمینال برق EverLink - آستانه خاموش شدن: 1.14 +/-0.06 در A مطابق با IEC 60947-4-1
- مقاومت در برابر نوسانات: 6 کیلو ولت مطابق با استاندارد IEC 60801-5
- [Ue] ولتاژ عملیاتی نامی: 690 ولت AC 50/60 هرتز برای مدار برق مطابق با IEC 60947-4-1
- حساسیت خرابی فاز: جریان قطع I 30 درصد Ir در یک فاز، بقیه در Ir مطابق با IEC 60947-4-1
- گشتاور سفت کردن: مدار کنترل: 1.7 نیوتن متر روی پایانه های گیره پیچ
- ارتفاع: 121 میلی متر
- عرض: 75 میلیمتر
- عمق: 100 میلی متر
- درمان حفاظتی: TH مطابق با IEC 60068
- درجه حفاظت IP: IP2X مطابق با VDE 0106
- دمای هوای محیط برای عملیات: -20…60 درجه سانتیگراد مطابق با IEC 60947-4-1
- مقاومت در برابر آتش: 850 درجه سانتیگراد مطابق با استاندارد IEC 60695-2-1
- مقاومت در برابر ضربه: 15 gn 11 ms مطابق با IEC 60068-2-7
- مقاومت در برابر لرزش: 6 گرم بر روی صفحه مطابق با IEC 60068-2-6
- قدرت دی الکتریک: 6 کیلو ولت 50 هرتز مطابق با استاندارد IEC 60255-5
