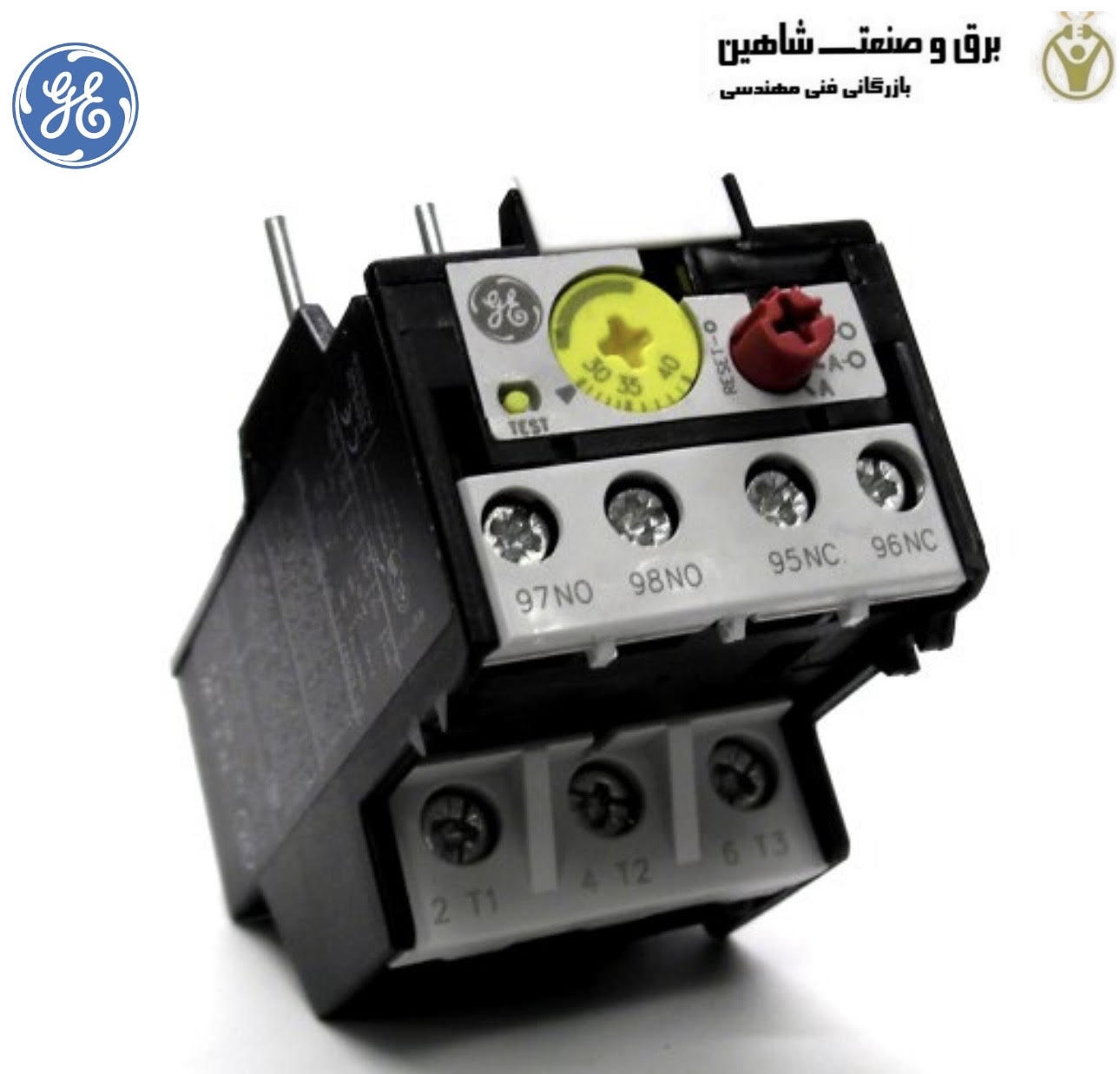

رله حرارتی – رله بیمتال GE-General Electric مدل RT1L کد 113708 ، یک رله اضافه بار حرارتی از سری RT است که برای حفاظت موتورهای الکتریکی و تجهیزات اتوماسیون صنعتی در برابر اضافه بار طراحی شده است. این مدل در محدوده 4 تا 6.3 آمپر تنظیم می شود و مستقیماً با کنتاکتورهای سری GE CL مورد استفاده قرار می گیرد.
RT1L در ساختار راه اندازی موتور، در کنار کنتاکتور قرار می گیرد و در صورت افزایش جریان موتور و عبور شرایط کاری از محدوده مجاز، مکانیزم اضافه بار را فعال می کند. این مدل دارای Class 10 و قابلیت ریست دستی یا اتوماتیک است؛ بنابراین می توان شیوه بازگشت مدار پس از تریپ را متناسب با ساختار کنترل موتور تعیین کرد. وظیفه RT1L را نباید با یک کلید حفاظتی عمومی یکسان دانست. این قطعه به طور مشخص در مدار کنترل و راه اندازی موتور قرار می گیرد و برای حفاظت در برابر اضافه بار حرارتی موتور استفاده می شود.
ویژگی های کلیدی رله بیمتال 113708 GE RT1L
- رله اضافه بار حرارتی از سری RT
- محدوده تنظیم جریان 4 تا 6.3A
- کلاس عملکرد Class 10
- سه پل
- دارای کنتاکت کمکی 1NO + 1NC
- ریست دستی / اتوماتیک
- ترمینال های پیچی
- نصب مستقیم روی کنتاکتور سازگار
- دارای حفاظت مربوط به اضافه بار موتور
- مناسب برای کنتاکتورهای سری CL00، CL01، CL02، CL25، CL04 و CL45
کاربردهای رله حرارتی General Electric
- حفاظت موتورهای سه فاز در برابر اضافه بار
- مدارهای راه اندازی موتور
- تابلوهای کنترل موتور
- تابلوهای MCC
- ماشین آلات صنعتی
- نوار نقاله ها
- پمپ ها
- فن ها
- کمپرسورها
- سیستم های انتقال مکانیکی
- مدارهای Motor Starter مجهز به کنتاکتورهای GE سری CL
