توضیحات

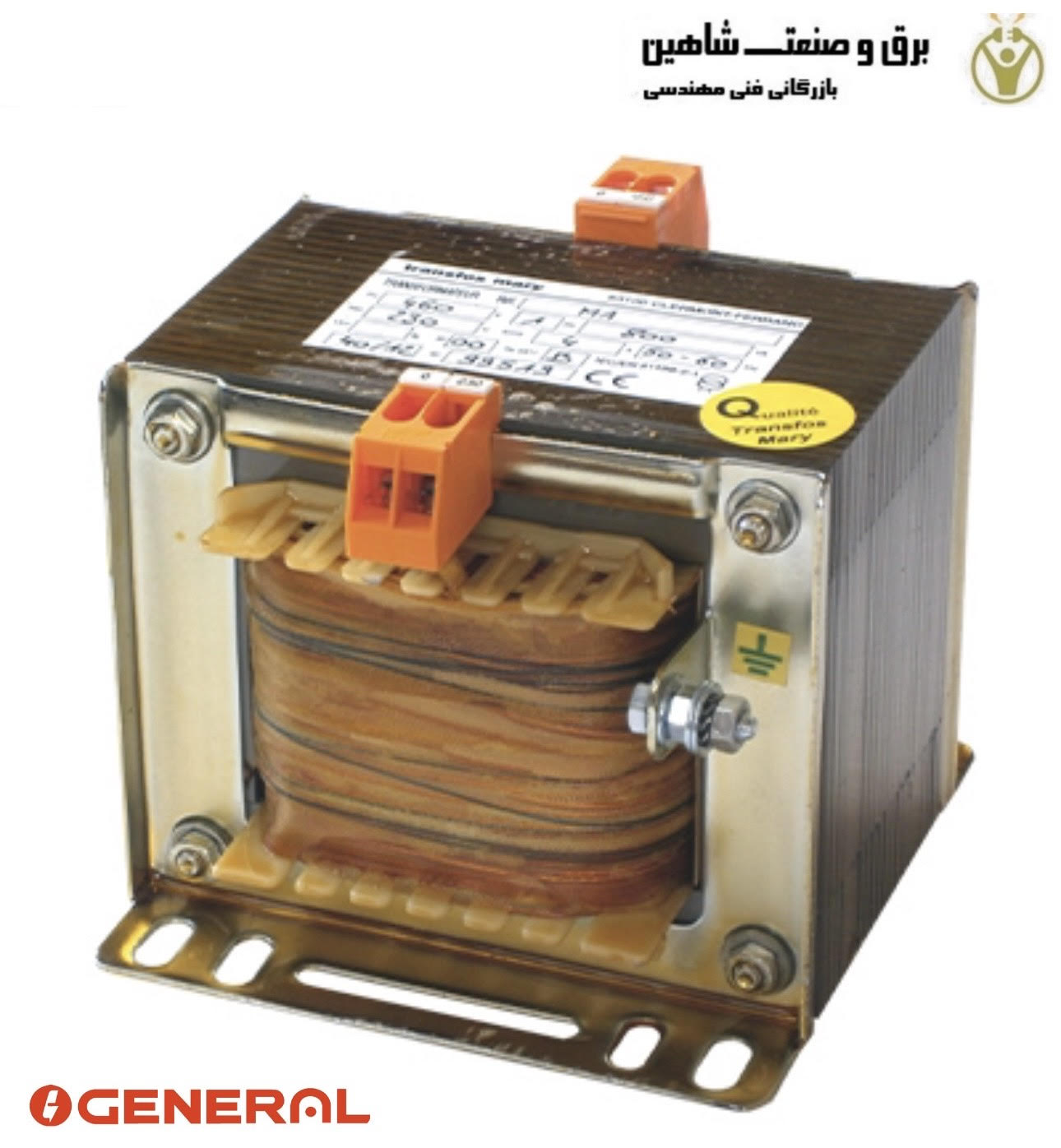

ترانسفورماتور قدرت GENERAL مدل TRTM-3,15 جنرالوسیله ای الکتریکی است که انرژی الکتریکی را از طریق القای الکترومغناطیسی بین دو یا چند مدار انتقال می دهد. در درجه اول برای تغییر سطح ولتاژ جریان متناوب (AC) استفاده می شود. این تغییر ولتاژ برای انتقال و توزیع کارآمد توان الکتریکی در فواصل طولانی ضروری است. ترانسفورماتور قدرت شامل دو یا چند سیم پیچ سیم است که به عنوان سیم پیچ شناخته می شوند. یک سیم پیچ به نام سیم پیچ اولیه به منبع برق ورودی متصل است. سیم پیچ دیگر یا سیم پیچ ها که به عنوان سیم پیچ (های) ثانویه شناخته می شوند، به بار خروجی متصل می شوند.
هنگامی که یک جریان متناوب از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر ایجاد می کند. این میدان مغناطیسی بر اساس قانون القای الکترومغناطیسی فارادی، ولتاژی را در سیم پیچ ثانویه القا خواهد کرد. نسبت تعداد چرخش در سیم پیچ اولیه و ثانویه نسبت تبدیل ولتاژ را تعیین می کند. به عنوان مثال، اگر ترانسفورماتور تعداد دورهای بیشتری در سیم پیچ ثانویه نسبت به سیم پیچ اولیه داشته باشد، ولتاژ را افزایش می دهد. برعکس، اگر پیچ های ثانویه کمتر باشد، ولتاژ را کاهش می دهد. ترانسفورماتورهای قدرت GENERAL یک جزء حیاتی در تجهیزات اتوماسیون صنعتی به شمار می روند.
مشخصات فنی ترانسفورماتور قدرت GENERAL مدل TRTM-3,15 جنرال
- نوع: ترانسفورماتور
- جریان: سه فاز
- گواهی (ها): EN 61558-2-1
- برق: 500 VA
- ولتاژ اولیه: 400 ولت
- ولتاژ ثانویه: 400 ولت (Y+N)
- حفاظت: IP00
- نسخه: با زبانه های تنظیم ± 5٪
- جریان هجومی: کمتر یا مساوی 25 اینچ
- گرمایش ها: B (IEC 60085)
- حداکثر دمای محیط: 35 درجه سانتی گراد
- بدون تلفات بار: 15.3 وات
- تلفات بار: 40.3 وات
- افت ولتاژ: 7.45 درصد
- UCC: 6.3٪
- راندمان: 90%
- ابعاد (A x B x H): 180 x 125 x 175 میلی‌متر
- مراکز نصب (a x b): 150 x 70 میلی متر
- قطر نصب (ø): 8×18 میلی متر
- وزن: 7.5 کیلوگرم
- توصیه(های) حفاظت:
400 ولت اولیه (فیوزهای aM): 3 x 1,6A
400 ولت ثانویه (فیوز(های) gG): 4 x 0,8A
400 ولت ثانویه (شکن(های) مدار C): 4 x 0.8A
