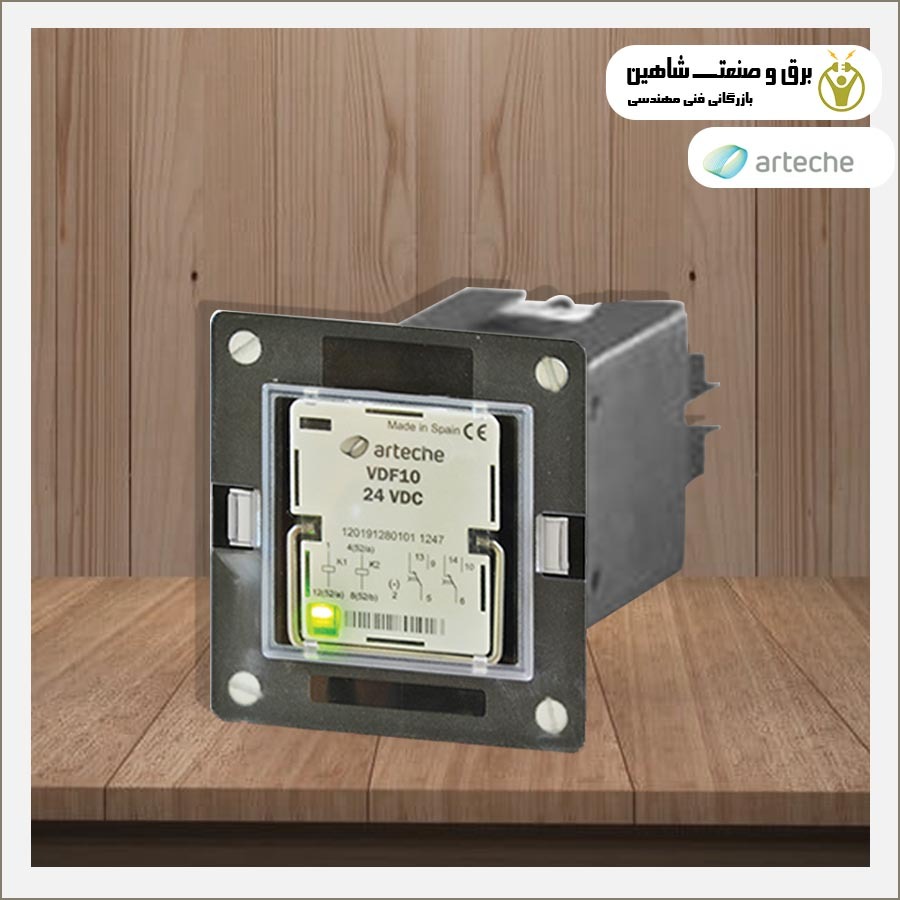

رله تی سی اس ارتچه اسپانیا کد VDF-10

توضیحات

اگر سیم‌کشی مدار تریپ قطع شود، بوبین قطع بسوزد یا فیوز مدار فرمان بریکر بپرد، رله حفاظتی خطا را تشخیص می‌دهد اما بریکر باز نمی‌شود. رله TCS ارتچه VDF-10 برای کشف همین خرابی‌های پنهان طراحی شده است و سلامت مسیر قطع را پیش از بروز خطا در شبکه به اپراتور اعلام می‌کند.

کاربرد رله TCS ارتچه VDF-10

این رله در تابلوهای فشار متوسط و فشار قوی پست‌ها، نیروگاه‌ها و صنایعی به کار می‌رود که قطع مطمئن بریکر در لحظه خطا حیاتی است. VDF-10 برای بریکرهای تک‌قطبی یا بریکرهایی با یک بوبین قطع مشترک طراحی شده و علاوه بر بوبین تریپ، مدارها، فیوزها و کلیدهای مینیاتوری تغذیه فرمان بریکر را هم پایش می‌کند.

نحوه عملکرد

رله TCS ارتچه VDF-10 مدار بوبین قطع را در هر دو وضعیت باز و بسته بریکر و همچنین در حین عملکرد آن پایش می‌کند. اگر تغذیه DC مدار فرمان قطع شود، سیمی در مسیر تریپ قطع شود یا مکانیزم قطع بریکر آماده عملکرد نباشد، رله آلارم می‌دهد. کنتاکت‌های این رله را می‌توان در مدار وصل و قطع بریکر قرار داد تا در شرایط معیوب، اجازه صدور فرمان داده نشود؛ به این ترتیب بریکری که نمی‌تواند با اطمینان قطع کند، اصلاً وصل نمی‌شود. در پست‌هایی که فرمان حفاظت از طریق رله لاک اوت به بوبین قطع می‌رسد، پایش مسیر از طریق همان بوبین انجام می‌شود.

ویژگی‌های رله VDF-10

این رله دو کنتاکت تبدیلی مستقل دارد که یکی معمولاً برای آلارم و دیگری برای اینترلاک مدار فرمان استفاده می‌شود. طراحی آن با استانداردهای IEC 60255، IEC 60947، IEC 61000 و ANSI C37.90 مطابقت دارد و برای محیط‌های سخت پست‌ها با نویز الکترومغناطیسی بالا ساخته شده است. مصرف پایین و امکان نصب در شرایط مختلف، از دیگر ویژگی‌های رله TCS ارتچه VDF-10 است. این رله در نسخه‌هایی برای ولتاژهای رایج مدار فرمان پست، مانند ۱۱۰ تا ۱۲۵ ولت DC، عرضه می‌شود؛ پیش از خرید، ولتاژ مدار فرمان خود را با مدل انتخابی تطبیق دهید.

VDF-10 یا VDJ-30؟

آرتچه دو مدل اصلی رله TCS دارد: VDF-10 برای بریکرهای تک‌قطبی و VDJ-30 برای بریکرهای سه‌قطبی که هر قطب بوبین قطع جداگانه دارد. اگر بریکر شما سه بوبین تریپ مستقل دارد یا پایش جداگانه هر فاز لازم است، VDJ-30 انتخاب مناسب‌تری است.

رله VDF-10 در کنار سایر رله‌های مدار قطع

رله TCS ارتچه VDF-10 فقط مسیر قطع را پایش می‌کند و خودش فرمانی به بریکر نمی‌دهد. فرمان قطع معمولاً از طریق یک رله تریپ سریع یا رله لاک اوت به بوبین بریکر می‌رسد؛ برای این بخش قیمت رله تریپ ارتچه RF-4 و انواع رله لاک اوت اصل را ببینید. برای آشنایی کامل با عملکرد و روش انتخاب این نوع رله‌ها در برندهای مختلف، انواع رله TCS را بررسی کنید.

قیمت و خرید رله TCS ارتچه VDF-10

برق و صنعت شاهین رله VDF-10 و سایر رله‌های آرتچه را برای پیمانکاران پست و واحدهای بهره‌برداری عرضه می‌کند. برای مقایسه با سری‌های تریپ، لچینگ و کمکی این برند، انواع رله ارتچه را ببینید و برای قیمت روز و انتخاب ولتاژ مناسب، استعلام قیمت روز را از کارشناسان فروش بگیرید.

سوالات متداول

آیا رله تی سی اس VDF-10 فرمان قطع صادر می‌کند؟

خیر، این رله فقط سلامت مسیر تریپ را پایش می‌کند و در صورت خرابی آلارم می‌دهد یا فرمان‌های وصل و قطع را مسدود می‌کند.

VDF-10 برای ترانس یا فیدر فرقی دارد؟

خیر، کاربرد آن به نوع فیدر وابسته نیست و برای هر بریکری که با بوبین قطع فرمان می‌گیرد، قابل استفاده است. تنها باید ولتاژ مدار فرمان و تعداد بوبین‌های قطع را در نظر گرفت.

آیا رله حفاظتی دیجیتال جایگزین VDF-10 می‌شود؟

بسیاری از رله‌های دیجیتال تابع TCS داخلی دارند، اما رله مستقلی مانند VDF-10 زمانی لازم است که پایش مستقل از رله حفاظتی خواسته شده باشد یا مسیر تریپ از چند رله مختلف تغذیه شود.

ویژگی های رله تی سی اس ارتچه اسپانیا کد VDF-10

• نظارت مستمر بر مدار سفر کامل مستقل از موقعیت قطع کننده مدار
• عیوب مدارهای تحت نظارت مانند افت ولتاژ، قطع شدن مدار، انحطاط تماس در اتصالات
• افزایش مقاومت در سیم ها، کنتاکت ها و سیم پیچ ها
• جریان اندازه گیری سطح پایین امکان استفاده در مدارهای حساس یا با مقاومت بالا را فراهم می کند
• تأخیر عملیات برای جلوگیری از سیگنال های جعلی، به عنوان مثال، در عملیات قطع کننده مدار
• نشان دادن عملکرد توسط یک LED تک رنگی
• محدوده کامل ولتاژهای نامی AC یا DC
• جداسازی گالوانیکی بین منبع کمکی و مدار نظارت شده امکان پذیر است
• بار بسیار کم بر روی منبع کمکی

کاربرد رله تی سی اس VDF-10

در یک سیستم حفاظتی، مدار قطع مدار کلید بسیار مهم است. اگر وقفه ای در مدار تریپ رخ دهد، خطای احتمالی شبکه قطع نمی شود و باید توسط محافظ دیگری در بالادست سیستم قدرت برطرف شود. عملکرد نظارت به ویژه زمانی اهمیت دارد که فقط یک سیم پیچ موجود باشد و خاموش کردن CB مهم باشد. به عنوان مثال، برای کلیدهای مدار ژنراتور یا هر قطع کننده مدار مهم دیگر در شبکه های توزیع. رله نظارتی نوع TCS برای نظارت مستمر بر مدار قطع مدار قطع کننده مدار و هشدار از دست دادن منبع کمکی، خطاهای روی سیم پیچ یا سیم های آن مستقل از موقعیت قطع کننده، ایرادات روی کنتاکت های کمکی قطع کننده و خطاها در نظر گرفته شده است.
