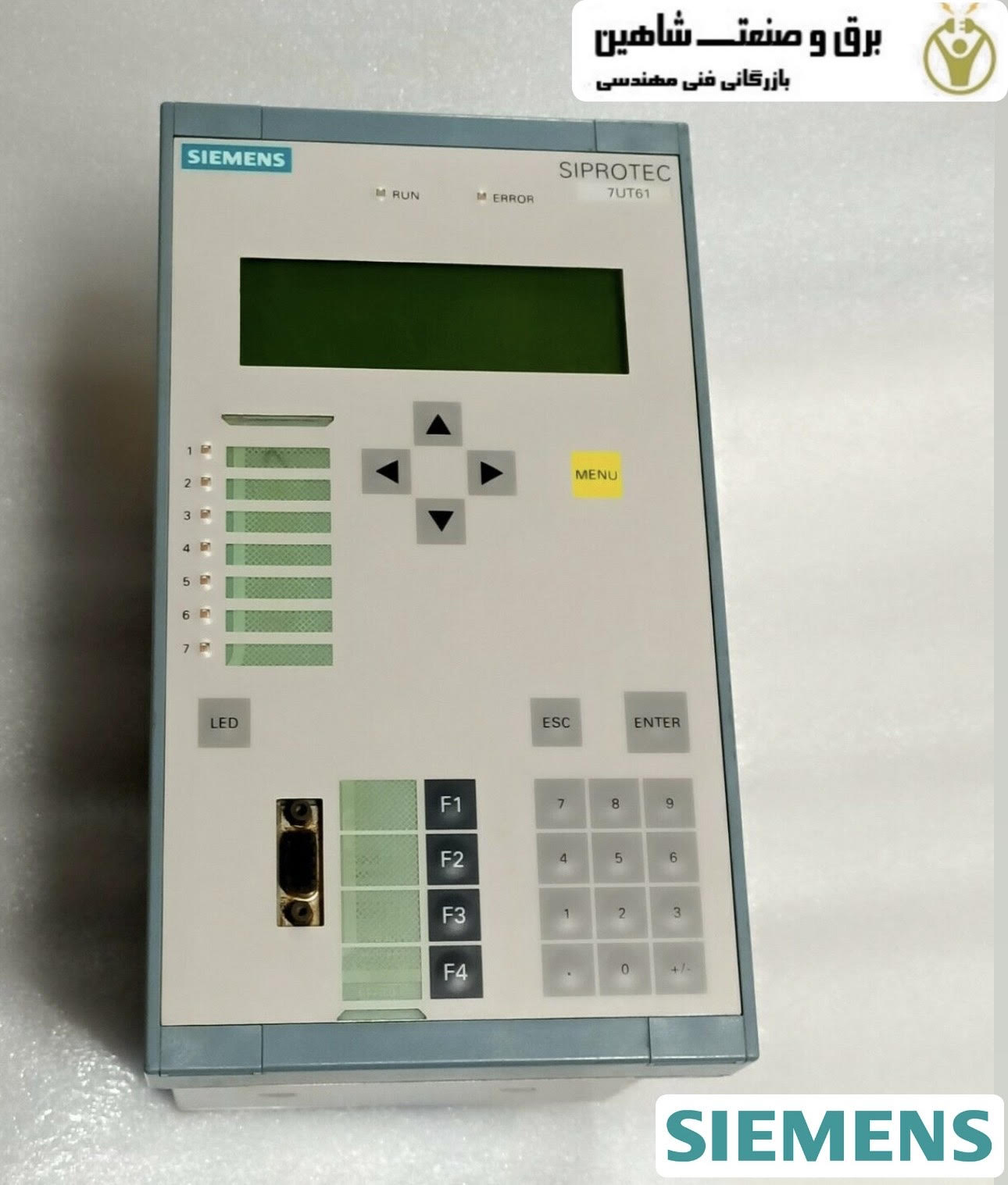

رله حفاظت دیفرانسیل ترانسفورماتور siemens مدل 7UT6121-4EB90-1AA0/CC زیمنس برای رفع سریع و انتخابی عیب اتصال کوتاه در ترانسفورماتورهای تمام سطوح ولتاژ و همچنین در ماشینهای الکتریکی دوار مانند موتورها و ژنراتورها، برای خطوط کوتاه و شینها استفاده میشوند. برنامه خاص را می توان با پارامترسازی انتخاب کرد. به این ترتیب می توان به انطباق بهینه رله با جسم محافظت شده دست یافت. رله حفاظت دیفرانسیل ترانسفورماتور 7UT6121-4EB90-1AA0/CC یک جزء کاربردی در تجهیزات اتوماسیون صنعتی است.
علاوه بر عملکرد دیفرانسیل، یک حفاظت اضافه جریان پشتیبان برای 1 نقطه سیم پیچ/ستاره در رله یکپارچه شده است. به صورت اختیاری، میتوان از حفاظت گسل زمین با امپدانس کم یا زیاد، حفاظت توالی منفی و حفاظت شکست شکن استفاده کرد. 7UT613 دارای 4 ورودی ولتاژ است. با این گزینه یک حفاظت اضافه ولتاژ و کم ولتاژ و همچنین حفاظت فرکانس، حفاظت برق معکوس / رو به جلو، مانیتور خرابی فیوز و محافظت در برابر تحریک بیش از حد در دسترس است. با جعبه های مانیتورینگ دمای خارجی (ترمو باکس) دما را می توان در رله اندازه گیری و نظارت کرد. بنابراین، نظارت کامل حرارتی یک ترانسفورماتور ممکن است، به عنوان مثال. محاسبه نقطه داغ دمای روغن
7UT6121-4EB90-1AA0/CC دارای پوشش کامل برنامه ها بدون رله خارجی با گزینه ای از عملکردهای حفاظتی چندگانه است. حفاظت از اضافه جریان برای هر سیم پیچ یا مکان اندازه گیری ترانسفورماتور در دسترس است. سایر عملکردها دو بار در دسترس هستند: حفاظت دیفرانسیل خطای زمین، حفاظت از خرابی شکن و حفاظت از اضافه بار. علاوه بر این، حداکثر 12 عملکرد حفاظتی (انعطاف پذیر) تعریف شده توسط کاربر ممکن است توسط مشتری با انتخاب ولتاژ، جریان، توان و فرکانس اندازه گیری شده به عنوان متغیرهای ورودی فعال شود. رله ها عملکردهای کنترل محلی و اتوماسیون آسان برای استفاده را ارائه می دهند.
منطق قابل برنامه ریزی یکپارچه (CFC) به کاربران اجازه می دهد تا عملکردهای خود را پیاده سازی کنند، به عنوان مثال. برای اتوماسیون تابلو برق (اینترلاک). پیام های تعریف شده توسط کاربر نیز می توانند تولید شوند. رابط های ارتباطی انعطاف پذیر برای معماری های ارتباطی مودم با سیستم کنترل باز هستند.
عملکرد رله حفاظت دیفرانسیل ترانسفورماتور siemens مدل 7UT6121-4EB90-1AA0/CC زیمنس
نمای کلی عملکرد
- حفاظت دیفرانسیل برای ترانسفورماتورهای 2 تا 3 سیم پیچ (3-/1 فاز)
- حفاظت دیفرانسیل برای موتورها و ژنراتورها
- حفاظت دیفرانسیل برای 2 تا 3 خط ترمینال کوتاه
- حفاظت دیفرانسیل برای شینه ها تا 9 فیدر (فاز تفکیک شده یا با جمع CT)
توابع حفاظتی
- حفاظت دیفرانسیل با اندازه گیری تفکیک فاز
- اندازه گیری حساس برای جریان های کم خطا
- خاموش شدن سریع برای جریان های با خطا بالا
- مهار در برابر هجوم ترانسفورماتور
- حفاظت در برابر جریان اضافه فاز/زمین
- حفاظت اضافه بار با یا بدون اندازه گیری دما
- محافظت از توالی منفی
- حفاظت از شکست شکن
- خطای زمین محدود شده با امپدانس کم یا زیاد (REF)
- توابع حفاظت از ولتاژ
توابع کنترل
- دستورات کنترل c.b. و جدا کننده ها
- کنترل از طریق صفحه کلید، ورودی های باینری، سیستم DIGSI 4 یا SCADA
- منطق تعریف شده توسط کاربر با CFC
عملکردهای نظارتی
- خود نظارت بر رله
- نظارت بر مدار سفر
- ثبت خطای اسیلوگرافی
- اندازه گیری جریان دیفرانسیل و مهار دائمی، دامنه وسیعی از مقادیر عملیاتی
