توضیحات

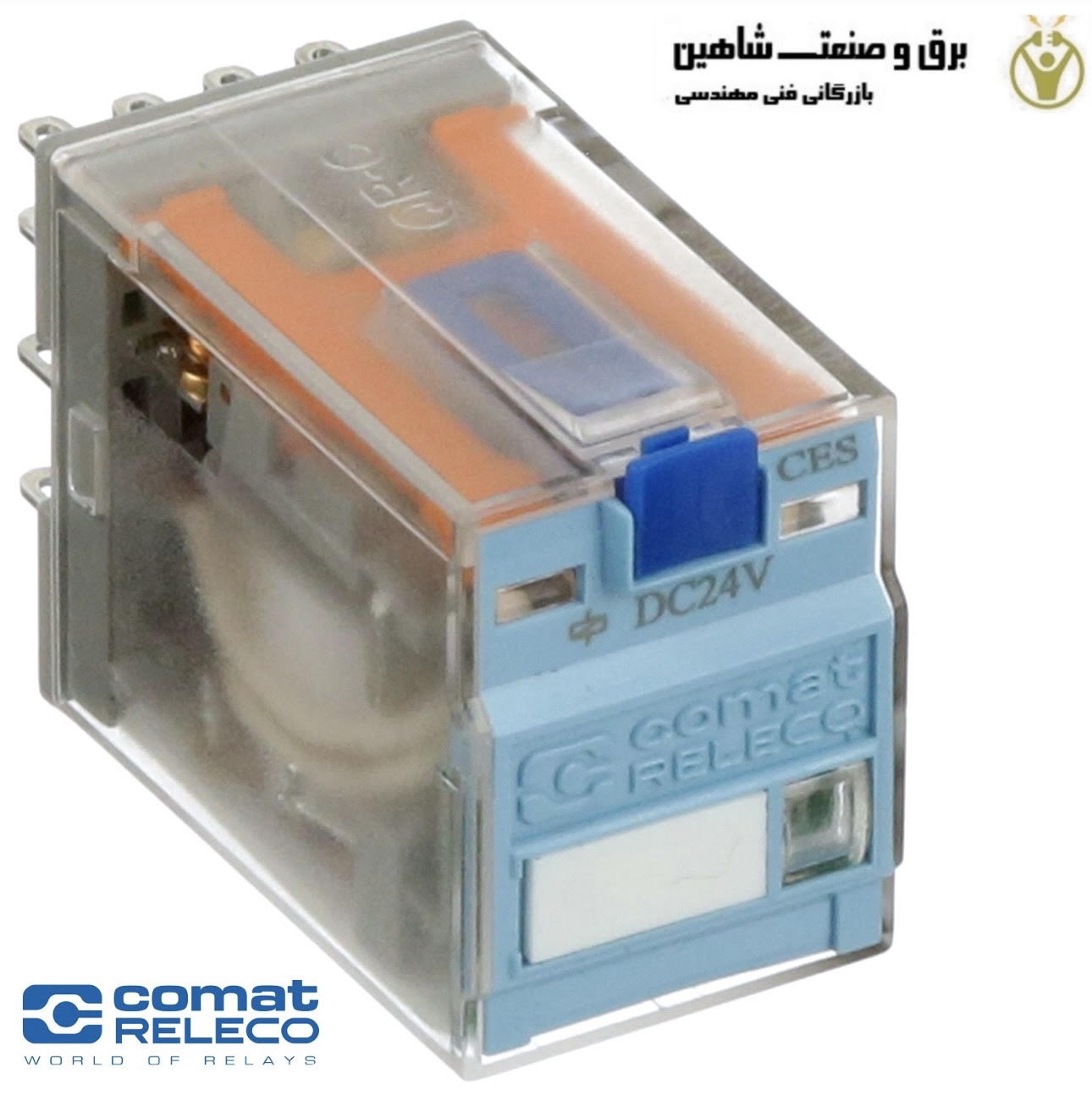

رله مینیاتوری همه منظوره Releco مدل C9-A41dx/dc24v یک رله برقی پلاگین مینیاتوری همه منظوره با کنتاکت های نیکل نقره ای 4PDT و پایانه های اتصال سریع است. این رله پایه سوکت سری C9-A41 دارای دیود چرخ آزاد است. سازگار با سوکت های S9-M، S9-L، S9-P و S9-PO. رله C9-A41dx/dc24v دارای دکمه تست، نشانگر LED و نشانگر مکانیکی پرچم است که به صورت استاندارد تعبیه شده است. دکمه تست دارای کد رنگی است و عملکرد دوگانه دارد، فشار دهید تا تست کنید یا بلند کنید تا ببندید. بر روی هر رله یک برچسب علامت گذاری قابل جابجایی نصب شده است. حداکثر ولتاژ سوئیچینگ 250Vac و دمای عملیاتی آن 20- تا 60+ درجه سانتیگراد است. رله مینیاتوری همه منظوره C9-A41dx/dc24v از تجهیزات اتوماسیون صنعتی ضروری و پرکاربرد است.
دیودهای چرخ آزاد (همچنین به عنوان دیود snubber / suppressor شناخته می شوند) در قطعات القایی مانند سیم پیچ های رله برای جلوگیری از افزایش ولتاژ هنگام قطع برق استفاده می شوند. هنگامی که سیم پیچ از یک آهنربای الکتریکی جدا می شود، پیک های ولتاژ معکوس در پایانه ها ظاهر می شود که می تواند به مقادیر بسیار بالایی برسد. این پالس‌ها می‌توانند از طریق خط مرتبط با سیم‌پیچ منتقل شوند و احتمالاً می‌توانند بر اجزای دیگر تأثیر بگذارند. در مورد رله ای که توسط دستگاه هایی مانند ترانزیستور، تریاک و غیره کار می کند. ممکن است برای محافظت در برابر عوامل گذرا ضروری باشد
مشخصات فنی رله مینیاتوری همه منظوره Releco مدل C9-A41dx/dc24v
- توان اسمی سیم پیچ 1W
- 10ms عملیات و 6ms زمان انتشار
- -40 تا 70 درجه سانتی گراد محدوده دمای محیط
- درجه حفاظت IP40
- پیکربندی تماس: 4PDT
- ولتاژ کویل: 24VDC
- جریان تماس: 5A
- محدوده محصول: سری C9-A41
- نصب رله: سوکت
- نوع کویل: غیر گیره
- ولتاژ تماس VAC: 250VAC
- پایانه های رله: اتصال سریع
- نوع رله: قدرت – همه منظوره
- ولتاژ تماس VDC: 30VDC
- مواد تماس: نیکل نقره
- مقاومت سیم پیچ: 594 اهم
