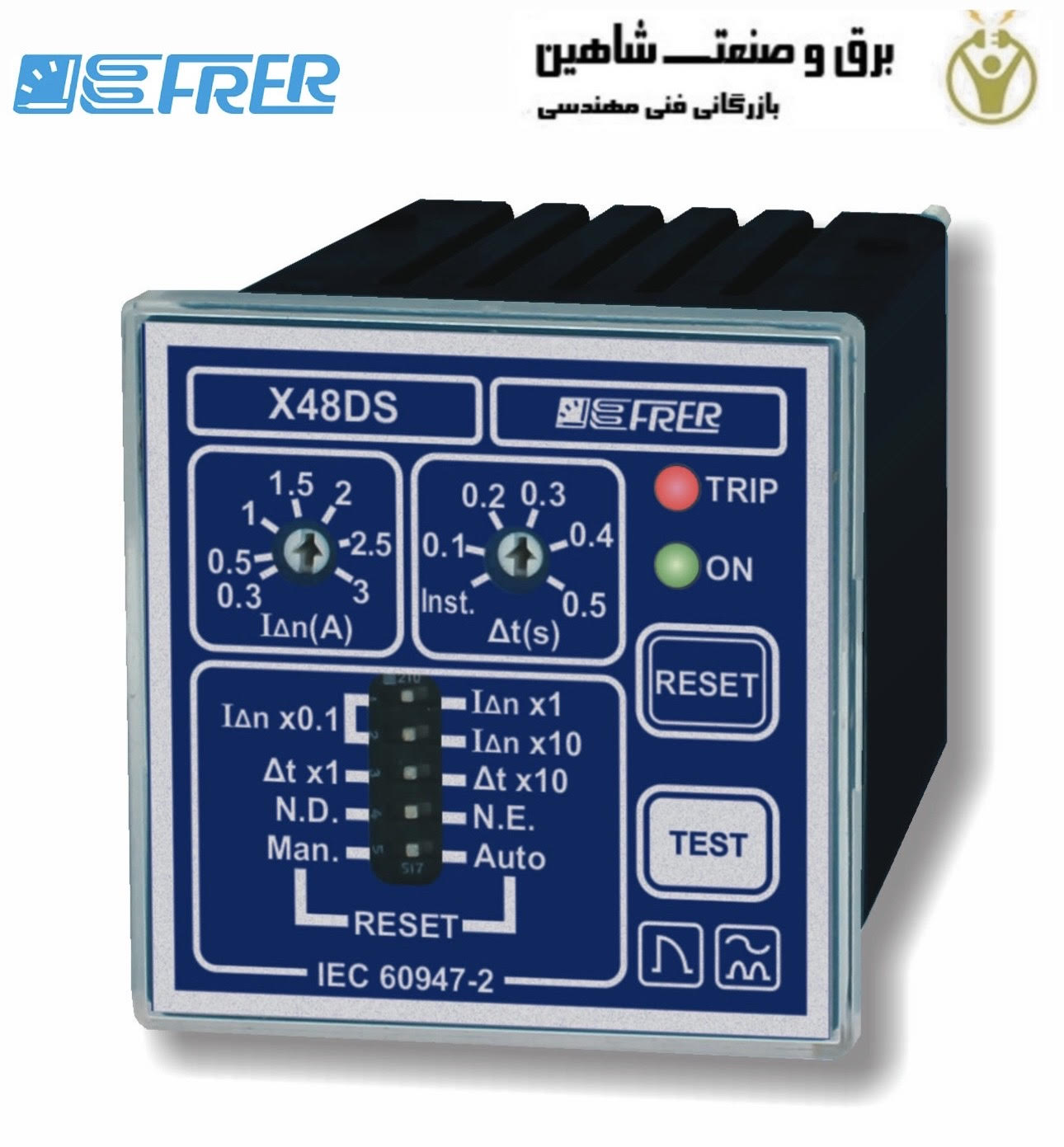

رله نشت جریان frer مدل X48DSX025X10H فرر یک دستگاه حفاظت الکترونیکی مبتنی بر ریزپردازنده است که برای تشخیص نشتی سطح پایین یا جریان‌های نامتعادل به دلیل از بین رفتن عایق روی هادی‌ها یا تجهیزاتی که باید محافظت شوند، طراحی شده است. اندازه گیری جریان های نشتی با استفاده از ترانسفورماتور جریان حلقه ای FRER cod.TDC… یا TDA… همه هادی های مداری که باید محافظت شوند باید از CT عبور کنند. رله نشت جریان X48DSX025X10H از دقیق ترین تجهیزات اتوماسیون صنعتی است که عملکرد فوق العاده ای را ارائه می دهد. ریزپردازنده چندین عملکرد را انجام می دهد:
- TRMS اندازه گیری جریان نشتی
- پهنای باند کامل قابل برنامه ریزی / لیتر هارمونیک سوم (پیش فرض)
- تنظیم جریان سفر از 30 میلی آمپر تا 30 آمپر در 3 محدوده: 30÷300mA, 300mA÷3A, 3÷30A یا در یک محدوده 30÷300A برای مدل های X_DSA300_*
- تنظیم زمان تاخیر سفر از لحظه ای (20 میلی ثانیه) تا 5 ثانیه در 2 محدوده: لحظه ای (0.02) ÷0،5 ثانیه، 0،2÷5 ثانیه
- رله سفر دوقطبی، پرتاب دوبل
- تست دستی رله خروجی
- تنظیم مجدد خودکار دستی (محلی یا از راه دور) یا قابل برنامه ریزی
- کنترل مداوم اتصال سیم‌کشی بین رله و CT، با فعال‌سازی رله خروجی در 5 ثانیه در صورت قطع سیم‌کشی
- LED چشمک زن متناسب با جریان نشتی اندازه گیری شده، برای مدل های X_DSA_L_**محدوده جریان گسترده امکان انتخاب آسان مقادیر دقیق جریان سفر را به منظور حفظ مقدار ولتاژ تماس زیر 50 ولت، همانطور که توسط استاندارد CEI 64-8 مورد نیاز است، می دهد. این دستگاه به لطف پوشش داخلی خود در برابر اختلالات خارجی مصون است. عملکرد آن نیز با جریان های متناوب سینوسی و پیوسته ضربان دار، اعمال شده ناگهانی یا افزایش آهسته (نوع A) تضمین می شود.
مشخصات فنی رله نشت جریان frer مدل X48DSX025X10H فرر
- محدوده تنظیم فعلی: 30 میلی آمپر … 30 آمپر در 3 کمپی / محدوده 30 … 300 آمپر در هر / برای X_DSA300_*
- اندازه گیری جریان: TRMS
- محدوده تنظیم تاخیر: 0.02…5 ثانیه در 2 کمپی / محدوده
- فرکانس کاری: 47…63 هرتز
- فیلتر هارمونیک سوم: attenuaz. / تضعیف. 80% @ 150 هرتز
مشخصه عملیات tipo / type A secondo / طبق IEC775 - تست اتصال toroid پیوسته / پیوسته
- تماس سفر 2 در scambio / DPDT، AC1 8A 250Vac
- ایمنی: استاندارد (N.D.) – مثبت (N.E.)
- دستی امتحان مجدد خودکار (مرد) – 3 آزمایشی / تکرار (خودکار)
- دمای کارکرد 0…+50°C، U.R. / R.H. <90٪ n.c.
- دمای نگهداری -20…+70 درجه سانتی گراد
- عایق IEC60947-1 – IEC 61010-1 CAT III,300V
- مواد ترموپلاستیک UL 94-V0
- حفاظت برای مسکن IP50
- حفاظت از IP52 جلو
- حفاظت از پایانه های IP20
- مطابق با IEC 60947-2
