توضیحات

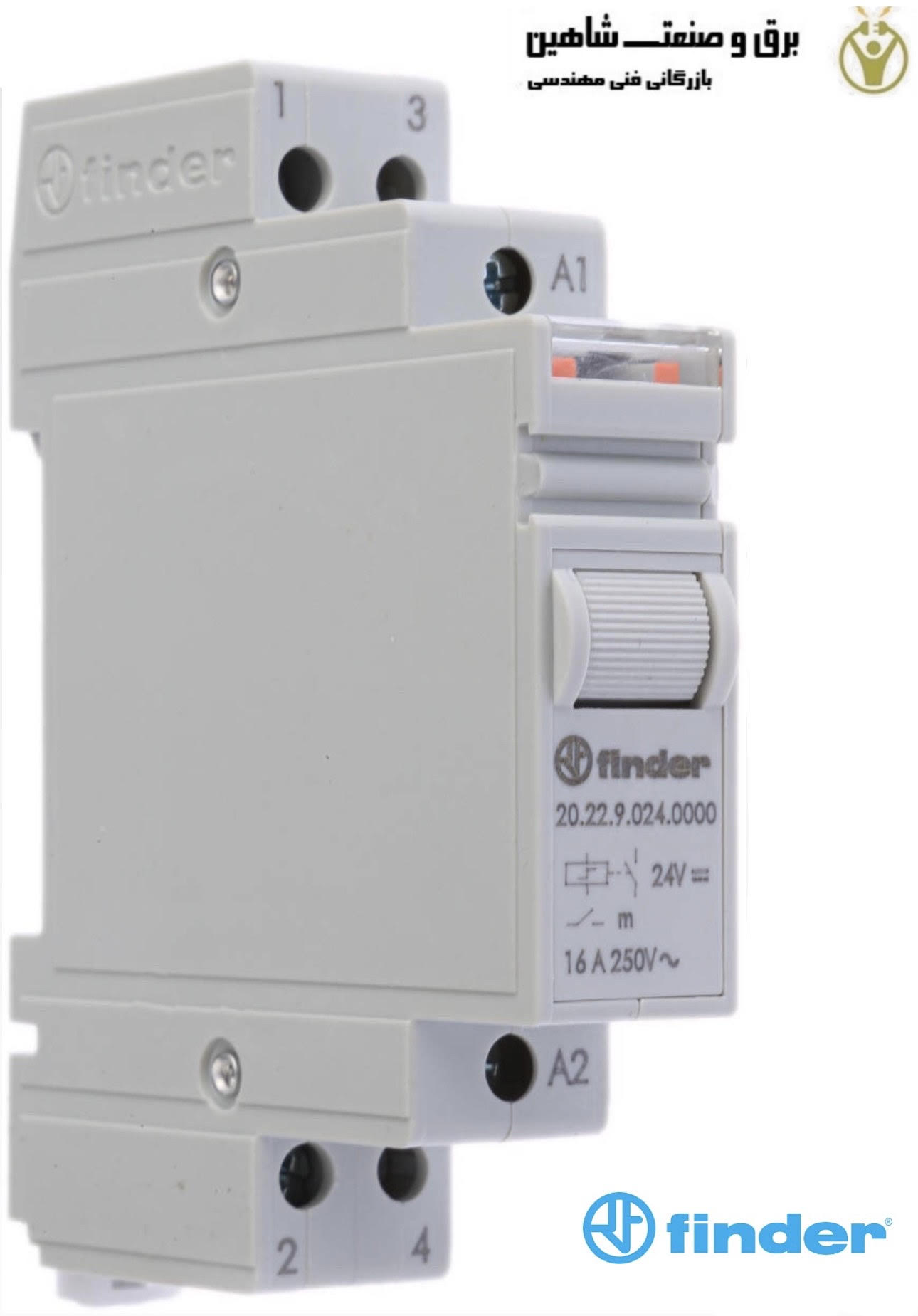

رله همه منظوره Finder مدل 20.22.9.024.0000 فیندر، یک رله استپ مدولار 2 قطبی با سیم پیچ DC، سری 20.22 است. کلید دو فاز 2NO (DPST-NO)، دکمه تست با نشانگرهای مکانیکی. امکان اتصال دکمه های فشاری روشن با قسمت اضافی 026.00. AgNi، تماس بدون کادمیوم. ماژول برای دکمه های فشاری روشن. پایه ریلی 35 میلی متری (EN 60715). رله 20.22.9.024.0000 یک دستگاه چفت کننده مدولار دو فاز با تغذیه DC با دو کنتاکت NO و جریان سوئیچینگ 16A است. در هر بار برق دهی متوالی سیم پیچ رله، این کنتاکت ها تغییر حالت می دهند و در نتیجه یک مرحله یا دنباله عملیات “فلیپ فلاپ” ارائه می شود. با مزیت دکمه تست نادیده گرفتن، امکان پیشروی دستی توالی گام را فراهم می کند و پرچم های مکانیکی فردی یک نشانه بصری از وضعیت تماس را ارائه می دهند. توصیه می شود از این رله در تجهیزات قابل حمل یا باتری دار استفاده کنید که نیاز به حفظ وضعیت تماس بدون تغذیه مداوم به سیم پیچ دارند و عملکردهایی را که در آن عملیات نادیده گرفتن دستی مورد نظر است، انجام دهید. رله همه منظوره 20.22.9.024.0000 یک جزء ضروری در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی
- ولتاژ کویل: 24 ولت dc
- پیکربندی تماس: DPST
- نوع نصب: ریل DIN
- جریان سوئیچینگ: 16A
- قفل: بله
- نوع ترمینال: پیچ
- حداکثر ولتاژ سوئیچینگ AC: 250 ولت ac
- مقاومت کویل: 105Ω
- قدرت کویل: 5 وات
- مواد تماس: آلیاژ نقره
- سری: 20 سری
- ارتفاع: 84 میلی متر
- حداقل دمای عملیاتی: -40 درجه سانتیگراد
- سیم پیچ جداسازی برای تماس: 4 کیلو ولت
- حداکثر دمای عملیاتی: +40 درجه سانتیگراد
- عمق: 58.4 میلی متر
- حداکثر قدرت سوئیچینگ AC: 4 کیلو ولت آمپر
ویژگی ها و مزایا رله همه منظوره Finder مدل 20.22.9.024.0000 فیندر
- 4 کیلو ولت (1.2/50μs) ایزولاسیون، تماس سیم پیچ
- عرض 17.5 میلی متر
- برچسب شناسایی
- درجه حفاظت IP20
- عرض 17.4 میلی متر
- مواد تماس بدون کادمیوم
- توان نامی DC 5W
- دسته حفاظت IP20
- عایق 4 کیلو ولت بین کویل و کنتاکت
- برنامه های کاربردی : صنعتی، مدیریت نیرو، اتوماسیون و کنترل فرآیند
- سیم پیچ رتبه بندی منبع تغذیه 24VDC
- پایه ریلی 35 میلی متری (EN 60715).
- مواد تماس بدون کادمیوم
- انتخاب 7 دنباله سوئیچینگ
- مواد تماس آلیاژ نقره است
- پیکربندی تماس DPST
- برچسب شناسایی
- عایق بین سیم پیچ و کنتاکت 4 کیلو ولت است
- حداکثر جریان حداکثر 30 آمپر است
- دمای کارکرد بین 40- تا 40 درجه سانتی گراد
- امکان اتصال دکمه های فشاری روشن با قسمت اضافی 026.00
- پایان نوع پیچ
- دکمه تست با نشانگرهای مکانیکی
- عرض 17.4 میلی متر است
برنامه های کاربردی
- اتوماسیون برای صحافی، توری و کرکره
- کنترل های روشنایی داخلی
- کنترل روشنایی در راهروها
