توضیحات

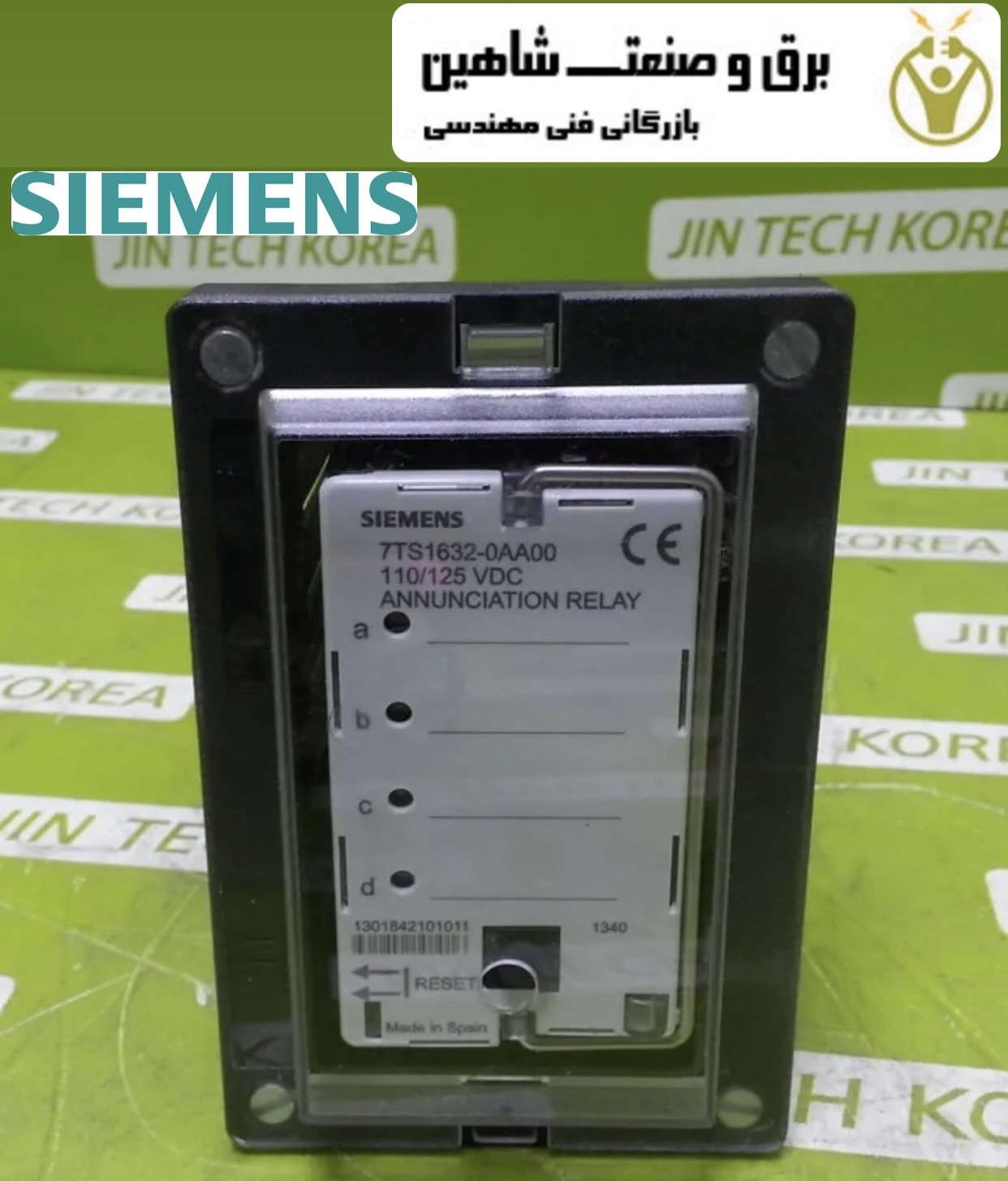

رله پرچمی Siemens مدل 7TS1632-0AA00-1 زیمنس از یک آهنربای الکتریکی تشکیل شده است که دو کنتاکت تغییر و سیگنال نوری را در سه موقعیت با سه رنگ هدایت می کند که به نوبه خود دو کنتاکت تغییر را به حرکت در می آورد. الکترومغناطیس، کنتاکت ها، مکانیسم سیگنال دهی و کارت در یک محفظه پلاستیکی با صفحه جلویی و اتصال دهنده ها قرار دارند. صفحه جلویی دارای پنجره ای است که امکان نمایش سه سیگنال را می دهد و دارای مکانیزم دکمه تنظیم مجدد است. این رله در دو نسخه ساخته شده است: “انرژی” (RCNE) و “بدون انرژی” (RCND). این رله برای هر شرایط محیطی ایده آل است. تعداد زیادی رله پرچم را می توان در بانک ها مونتاژ کرد.
رله های فلگ وضعیت آلارم دستگاه‌هایی را که در ورودی به آنها متصل هستند (کنتاکت‌های N.O./N.C) تشخیص می‌دهند و سیگنال را حتی در صورت قطع برق توسط نشانگرهای الکترومغناطیسی که به آنها تعبیه شده است، حفظ می‌کنند. دستگاه ها به ویژه در برابر ولتاژ بیش از حد مقاوم هستند. این رله در دسته تجهیزات اتوماسیون صنعتی قرار دارد.
امکانات رله پرچمی Siemens مدل 7TS1632-0AA00-1 زیمنس
- پنجره پرچم برای نشان دادن وضعیت خاموش.
- اتصال پلاگین 11 پین استاندارد
- رله فعال است تا با برداشتن منبع تغذیه، قفل بماند
- دو کنتاکت تعویض، 10A
- کویل ها اتصال دائمی را تحمل می کنند
مشخصات فنی
- 50/60 هرتز و DC
- VoltageAC24, 115 (110…120), 240.
- VoltageDC24, 48
- توان پالس روشن 1.5 VA/W
- توان پالس خاموش 0.5 VA/W
- حداقل طول پالس برای کنترل روشن/خاموش 50 میلی ثانیه
- حداکثر جریان سوئیچینگ 10A
- حداکثر جریان هجومی (20 میلی ثانیه) 30 آمپر
- دارای پایه مناسب برای نصب ریل دیواری یا DIN
- محفظه پلاستیکی شفاف
کاربرد رله پرچمی Siemens
رله اعلام کننده یا رله پرچم هشدار برای نشان دادن خطر، هشدار و وضعیت عملیاتی استفاده می شود. این یک رله نیمه اتوماتیک است که در حالت N/C یا N/O سوئیچ می شود. عمل تعویض مورد نیاز – N/C یا N/O – طبق مشخصات سفارش مشتری، قبل از تحویل در کارخانه تنظیم می شود.
به غیر از ولتاژ تحریک سیم پیچ، هیچ ولتاژ کمکی دیگری برای نشان دادن سیگنال بصری مورد نیاز نیست. این یک ویژگی مهم به ویژه در برنامه هایی است که رله وظیفه نظارت بر ولتاژ را دارد.
Flag-Relay کنتاکت های 4-تغییر دهنده و نشانگر پرچم پنل جلویی در 3 موقعیت را درایو می کند. پنل جلویی مجهز به یک دکمه فشاری برای تایید هشدار است، در قسمت عقب دارای کانکتورهای بلوک 2 ترمینال برای کنتاکت ها و درایو بوبین است. قفس از مواد پلاستیکی ساخته شده است. Flag-Relay برای اتاق های کنترل، تابلوهای برق، نمودارهای تقلید توصیه می شود. این رله برای هر شرایط محیطی مناسب است. رله های پرچم را می توان در بانک ها مونتاژ کرد.
