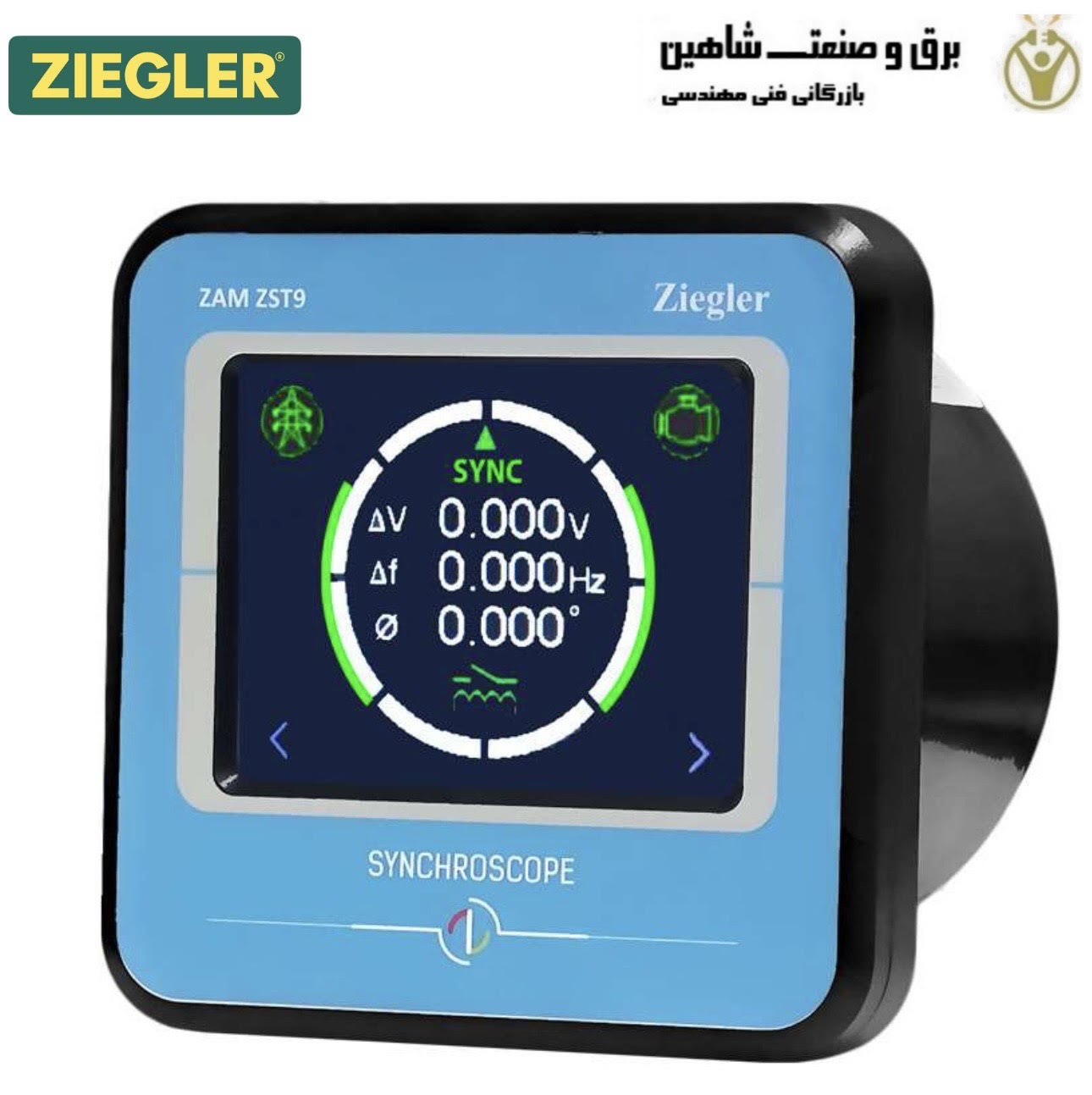

سنکروسکوپ ziegler مدل zam zst9 زیگلر آلمان، اختلاف واقعی ولتاژ، فرکانس و زاویه فاز بین ولتاژ BUS (مرجع) و ولتاژ ژنراتور (ورودی) را نمایش می دهد. وقتی قرار است دو آلترناتور یا منبع با هم موازی شوند، لازم است فرکانس و دامنه آنها برابر و اختلاف فاز نزدیک به صفر باشد. وقتی هر سه پارامتر در محدوده مورد نیاز باشند، ZST9 نشان می دهد که دو منبع می توانند با هم موازی شوند.
سنکروسکوپ اختلاف فرکانس و زاویه فاز بین دو منبع تغذیه AC را نمایش می دهد. از آن برای تطبیق یک ژنراتور کمکی با سیستم برق اصلی، برای همگام سازی نیروگاه یک کارخانه با شبکه برق شهری یا هنگام اتصال یک واحد تولیدی به واحد تولیدی دیگر در یک مرکز استفاده می شود.
علاوه بر تطبیق فرکانس و زاویه فاز، سیستم هایی که قرار است به هم متصل شوند باید با ولتاژ یکسان کار کنند. اغلب از نشانگرهای جداگانه برای نظارت بر این پارامتر استفاده می شود. سیستم های چند فاز نیز باید توالی فاز یکسانی داشته باشند. از آنجایی که اکثر سنکروسکوپ ها فقط به یک فاز از دو سیستم متصل هستند، برای تأیید توالی فاز به چراغ های نشانگر یا سایر ابزار دقیق نیاز است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های سنکروسکوپ ziegler مدل zam zst9 زیگلر آلمان
- نمایشگر گرافیکی صفحه لمسی
- تحلیل گرافیکی
- اندازه گیری اختلاف فرکانس، زاویه فاز و دامنه
- تماس آزاد پتانسیل
زمینه های کاربرد
- همگام سازی دو ورودی BUS مختلف.
- همگام سازی دو ورودی ژنراتور مختلف.
- همگام سازی ورودی های ژنراتور و BUS.
داده های فنی
- تغذیه ولتاژ: 100 تا 500 ولت AC
- ابعاد: 114.94×114.94×104.22 میلی متر
- IP: IP54 (برای جلو)
- مقدار اندازه گیری شده: اختلاف فاز
- مقدار اندازه گیری شده: اختلاف فرکانس
- مقدار اندازه گیری شده: اختلاف ولتاژ
- محدوده ولتاژ ورودی: 100 تا 500 ولت
