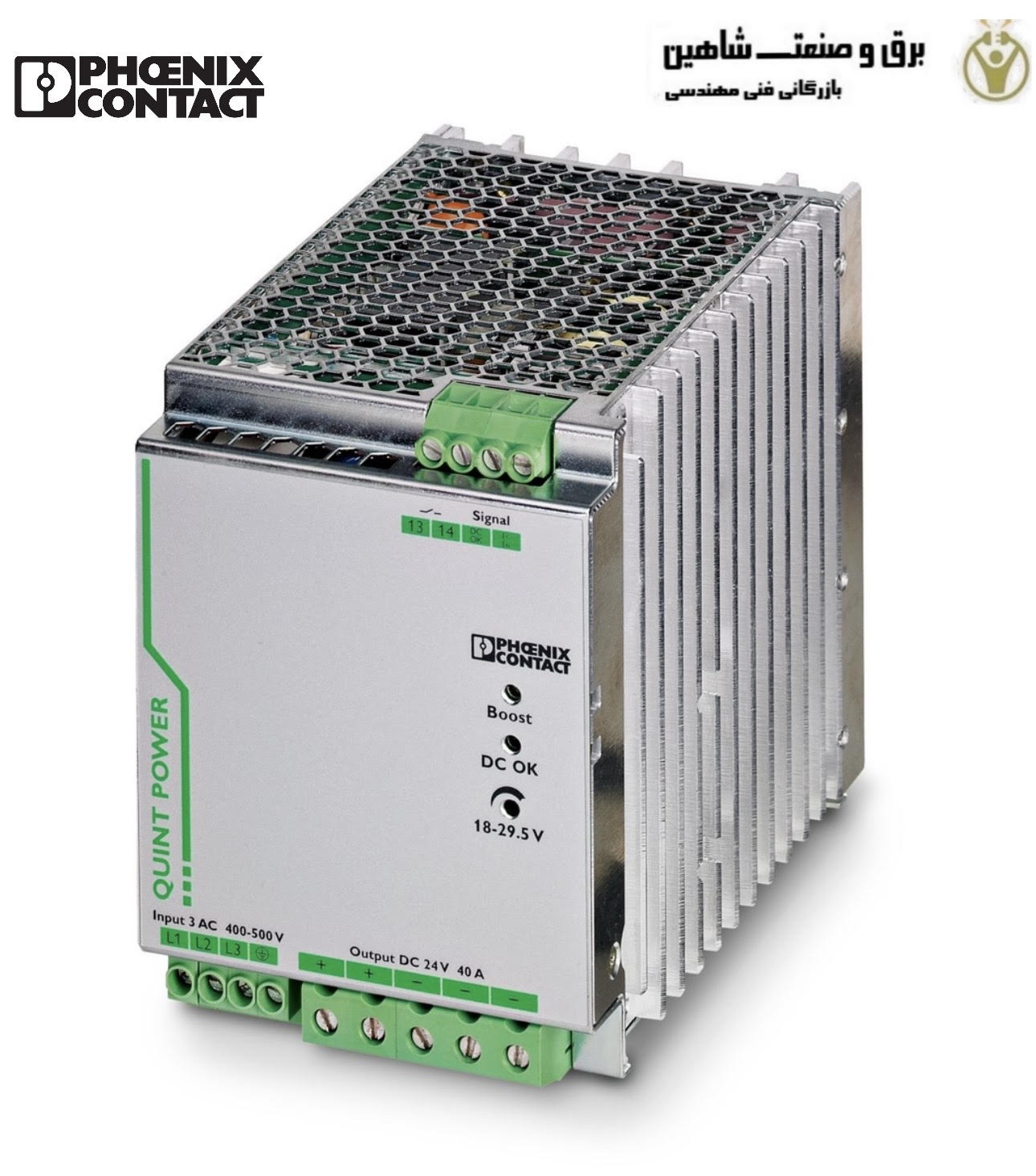

منبع تغذیه 24 ولت 40 آمپر فونیکس کنتاکت Phoenix Contact مدل QUINT-PS/3AC/24DC/40 کد 2866802 ، یک منبع تغذیه صنعتی سوئیچینگ از خانواده QUINT POWER است که برای تبدیل برق ورودی سه فاز به 24 ولت DC در تابلوهای برق و تجهیزات اتوماسیون صنعتی طراحی شده است. این مدل با خروجی نامی 40 آمپر و توان خروجی 960 وات، برای تجهیزاتی که به یک منبع تغذیه 24 ولت DC با جریان نسبتاً بالا و قابلیت اطمینان مناسب نیاز دارند، مورد استفاده قرار می گیرد.
مدل 2866802 از ورودی سه فاز 400 تا 500 ولت AC پشتیبانی می کند و خروجی آن در محدوده 18 تا 29.5 ولت DC قابل تنظیم است. یکی از ویژگی های مهم آن، استفاده از فناوری های تقویت قدرت و قطع فیوز انتخابی یا SFB است که به راه اندازی بارهای دشوار و عملکرد سریع تر حفاظت مدار کمک می کنند.
این پاورساپلای برای نصب روی ریل DIN ساخته شده و اتصال های آن از نوع پیچی است؛ به همین دلیل می توان آن را مستقیماً در ساختار تابلوهای کنترل و برق صنعتی نصب و سیم بندی کرد.
ویژگی های کلیدی Phoenix Contact QUINT-PS/3AC/24DC/40
- منبع تغذیه سوئیچینگ صنعتی از خانواده QUINT POWER
- ورودی اصلی سه فاز 400 تا 500 ولت AC
- خروجی نامی 24V DC / 40A
- توان خروجی نامی 960W
- امکان تنظیم ولتاژ خروجی از 18 تا 29.5V DC
- قابلیت POWER BOOST تا 45A
- فناوری SFB با جریان 215A برای مدت 12 میلی ثانیه
- قابلیت کار در شرایط از دست رفتن دائمی یک فاز
- نظارت پیشگیرانه بر وضعیت عملکرد
- امکان اتصال موازی برای افزایش ظرفیت یا ایجاد افزونگی
- امکان اتصال سری
- نمایش وضعیت از طریق LED
- خروجی سیگنال DC-OK
- خروجی سیگنال POWER BOOST
- نصب روی ریل DIN
- بدنه فلزی و درجه حفاظت IP20
- قابلیت استفاده در دمای محیط 25- تا 70+ درجه سانتیگراد با کاهش توان بالاتر از 60 درجه سانتیگراد.
جزئیات فنی منبع تغذیه 24 ولت 40 آمپر کد 2866802
- سری: QUINT POWER
- مدل: QUINT-PS/3AC/24DC/40
- نوع محصول: منبع تغذیه صنعتی
- نوع ورودی: AC سه فاز
- محدوده نامی ورودی AC: 3 × 400 تا 500V AC
- محدوده ورودی AC: 3 × 400 تا 500V AC، با تلرانس -20% تا +15%
- فرکانس ورودی: 45 تا 65Hz
- ورودی DC: 500 تا 600V DC
- ولتاژ خروجی نامی: 24V DC ±1%
- محدوده تنظیم خروجی: 18 تا 29.5V DC
- جریان خروجی نامی: 40A
- جریان POWER BOOST: 45A
- جریان SFB: 215A / 12ms
- توان خروجی : 960W / 1080W
- راندمان معمول: 94% در 400V AC
- ریپل خروجی : کمتر از 40mVpp
- حفاظت اتصال کوتاه: دارد
- اتصال موازی: دارد
- اتصال سری: دارد
- نوع اتصال ورودی/خروجی: پیچی
- نوع نصب: ریل DIN
- عرض: 96mm
- ارتفاع: 130mm
- عمق: 176mm
- درجه حفاظت: IP20
- دمای کاری: 25- تا 70+ درجه سانتیگراد
- کلاس حفاظتی: I
- تعداد فاز: 3
- وزن خالص: حدود 2.954kg
