توضیحات

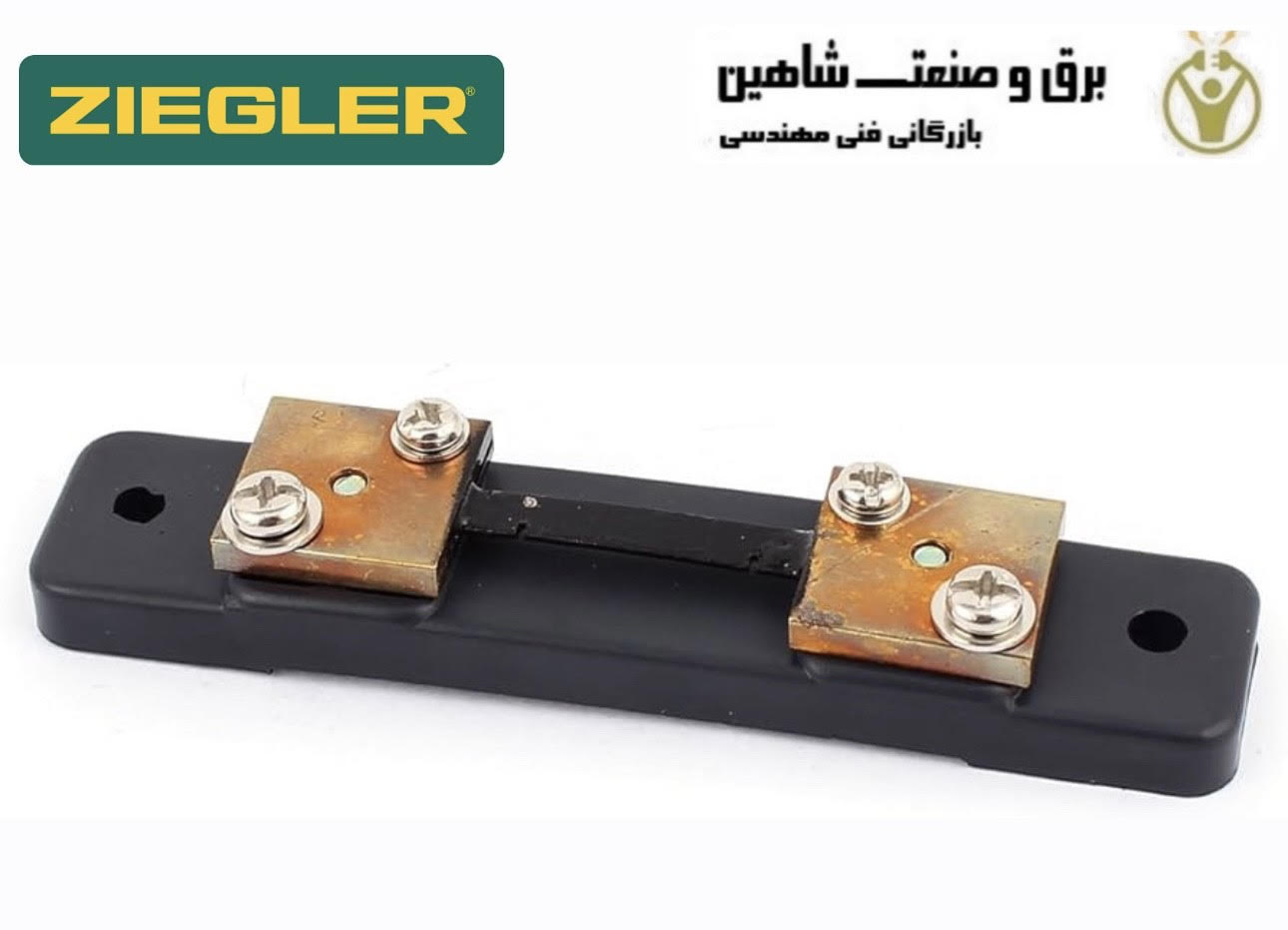

پنل مقاومت شنت جریان DC برند ziegler مدل SHUNT75MV 30A-CLAA0.5 زیگلر، با ولتاژ 75 میلی ولت DC، یک مقاومت شنت جریان دقیق است که برای اندازه گیری و نظارت دقیق جریان در مدارهای الکتریکی طراحی شده است. این مقاومت شنت که با مواد باکیفیت و مهندسی پیشرفته ساخته شده است، عملکرد قابل اعتماد و پایداری را در کاربردهای صنعتی و الکترونیکی دشوار ارائه می دهد. این پنل با افت ولتاژ پایین 75 میلی ولت، حداقل اتلاف توان را تضمین می کند و در عین حال جریان عبوری از مدار را به طور دقیق اندازه گیری می کند. این افت ولتاژ برای اندازه گیری دقیق جریان، به ویژه در تجهیزات اتوماسیون صنعتی و محیط های با جریان بالا، ضروری است.
افت ولتاژ بین دو کانکتور شنت – که توسط جریان عبوری از شنت القا می شود – متناسب با مقاومت شنت است. بنابراین، شدت جریان عبوری از مدار را می توان با توجه به ولتاژ اندازه گیری شده بین نقاط انتهایی شنت با مقدار مقاومت معلوم تعیین کرد. نمودار، فرآیند افت ولتاژ (Um) در شنت (Rs) را که با دستگاه (mV) اندازه گیری می شود، نشان می دهد. مقدار شدت جریان را می توان مستقیماً روی مقیاس عقربه ای بر حسب آمپر خواند. افت ولتاژ بین نقاط اندازه گیری شنت های جریان مستقیم موجود (TSF) حداکثر به 75 میلی ولت محدود می شود. بنابراین، مقادیر اندازه گیری دستگاه های پایه متصل نیز به 75 میلی ولت محدود می شوند.
کاربرد پنل مقاومت شنت جریان DC برند ziegler مدل SHUNT75MV 30A-CLAA0.5 زیگلر
مقاومت شنت ziegler، که معمولاً مقاومتی در محدوده میلی اهم دارد، به صورت موازی با حرکت داخلی آمپرمتر متصل می شود. مقاومت های شنت در کاربردهای مختلفی از جمله حفاظت در برابر جریان بیش از حد، شارژ باتری و سیستم های ۴-۲۰ میلی آمپر استفاده می شوند.
ویژگی ها:
- استفاده آسان
- نصب آسان
- محصول با کیفیت خوب
