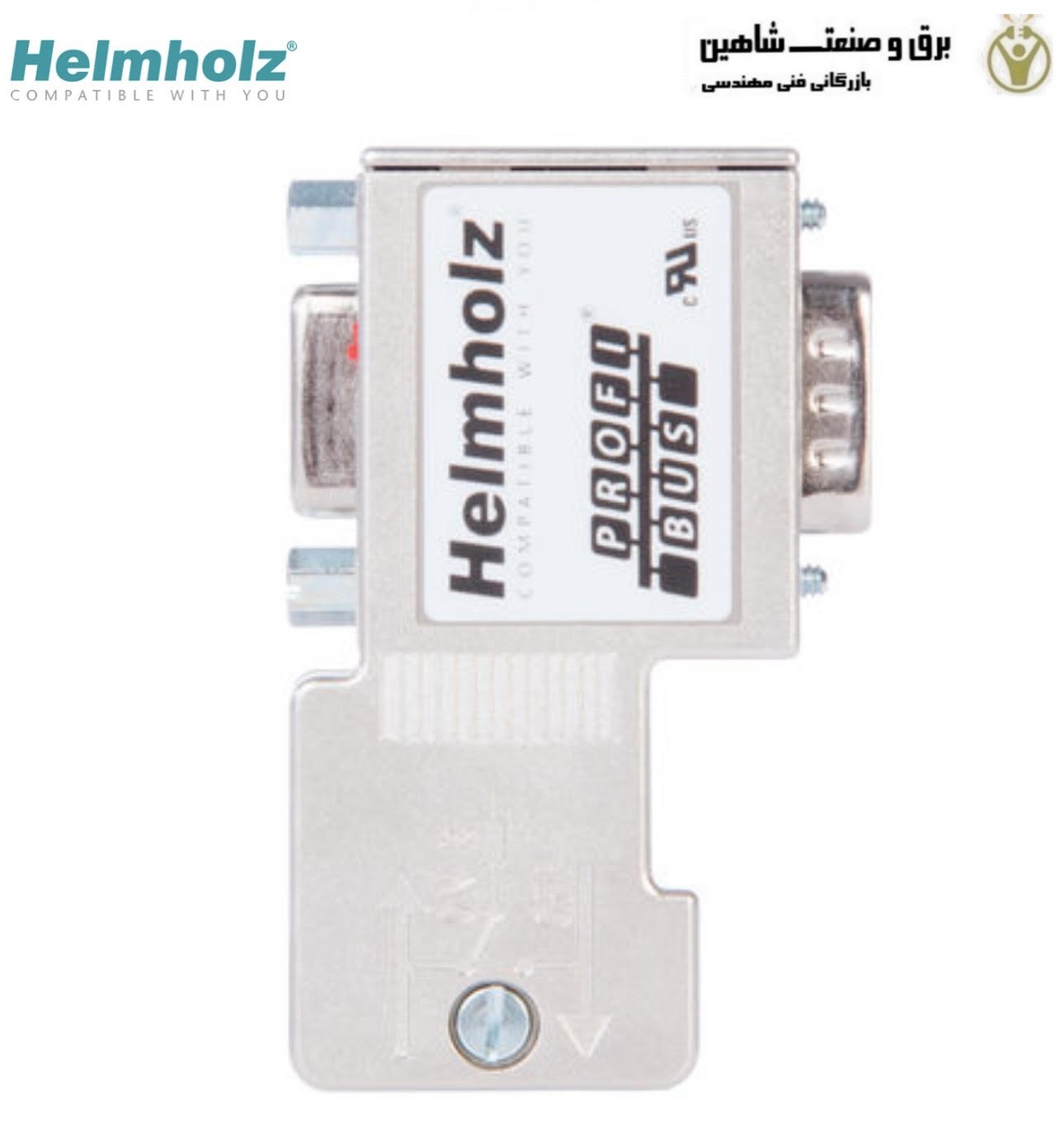

کانکتور پروفیباس Helmholz مدل 700-972-0BB12 ، یک کانکتور تخصصی PROFIBUS با طراحی 90 درجه، ترمینال های پیچی و رابط PG داخلی است که برای اتصال کابل PROFIBUS به تجهیزات اتوماسیون صنعتی دارای رابط 9 پین SUB-D طراحی شده است.
این کانکتور برخلاف یک فیش معمولی، مجموعه ای از قابلیت های مورد نیاز برای پیاده سازی مطمئن شبکه PROFIBUS را در یک بدنه جمع وجور ارائه می دهد؛ از جمله مقاومت انتهایی قابل سوئیچ، اتصال PG برای دسترسی به تجهیز بعدی، بدنه متالیزه برای بهبود سازگاری EMC و خروجی کابل 90 درجه.
در شبکه PROFIBUS، کانکتور فقط وظیفه اتصال فیزیکی کابل به تجهیز را ندارد؛ کیفیت اتصال، وضعیت مقاومت انتهایی و مدیریت مسیر کابل نیز می تواند روی پایداری شبکه تأثیرگذار باشد. مدل 700-972-0BB12 برای همین بخش از شبکه طراحی شده است. کابل PROFIBUS با استفاده از ترمینال پیچی به کانکتور متصل می شود و کانکتور از طریق رابط 9 پین SUB-D به تجهیز PROFIBUS متصل خواهد شد.
وجود Terminating Resistor داخلی و قابل فعال سازی نیز اجازه می دهد کانکتور در انتهای سگمنت شبکه، در صورت نیاز، نقش اتصال دارای مقاومت پایانی را ایفا کند. از طرف دیگر، رابط PG داخلی امکان اتصال یک تجهیز دیگر را از طریق کانکتور فراهم می کند؛ قابلیتی که در زمان سرویس یا دسترسی به تجهیز متصل شده می تواند کاربردی باشد.
کاربردهای کانکتور پروفیباس Helmholz 700-972-0BB12
- اتصال تجهیزات PROFIBUS: کاربرد اصلی این محصول، ایجاد اتصال مطمئن میان کابل PROFIBUS و تجهیز دارای رابط 9 پین SUB-D است.
- استفاده در تابلوهای اتوماسیون صنعتی: خروجی 90 درجه باعث می شود کانکتور برای نصب در فضاهای محدود اطراف تجهیزات کنترل و اتوماسیون گزینه مناسبی باشد.
- اتصال PLC و تجهیزات PROFIBUS: این نوع کانکتور می تواند در شبکه های PROFIBUS متصل به PLCها، تجهیزات I/O، درایوها و سایر تجهیزات دارای رابط PROFIBUS استفاده شود؛ البته سازگاری نهایی به رابط و ساختار شبکه تجهیز مقابل بستگی دارد.
- کاربرد در انتهای سگمنت PROFIBUS: به دلیل وجود Terminating Resistor داخلی و قابل سوئیچ، کانکتور می تواند در موقعیتی که نیاز به Termination وجود دارد مورد استفاده قرار گیرد.
- دسترسی PG: وجود رابط PG باعث می شود برای کاربردهایی که نیاز به دسترسی سرویس یا اتصال تجهیز اضافی وجود دارد، انعطاف بیشتری نسبت به کانکتورهای فاقد PG داشته باشد.
جزئیات فنی Helmholz 700-972-0BB12
- نوع محصول: PROFIBUS Connector
- نوع اتصال: ترمینال پیچی
- زاویه خروجی کابل: 90°
- رابط PROFIBUS: SUB-D، 9 پین
- رابط PG: دارد، SUB-D، 9 پین
- مقاومت انتهایی: داخلی و قابل سوئیچ
- حداکثر نرخ انتقال: 12 Mbps
- حداکثر قطر خارجی کابل: 8.0 mm
- ولتاژ تغذیه: +4.75 تا +5.25 V DC
- منبع تغذیه: از تجهیز متصل شده
- حداکثر جریان مصرفی: 12.5 mA
- نوع ترمینال: ترمینال پیچی
- تعداد ترمینال ها: 4
- بدنه: متالیزه
- ابعاد (عمق × عرض × ارتفاع): 40 × 17 × 64 mm
- دمای کاری: -25 تا +85 °C
- حداکثر دمای کاری برای UL: +60 °C
- دمای حمل و نگهداری: -25 تا +85 °C
- رطوبت نسبی: 70% در +25 °C
- درجه آلودگی: 2
