توضیحات

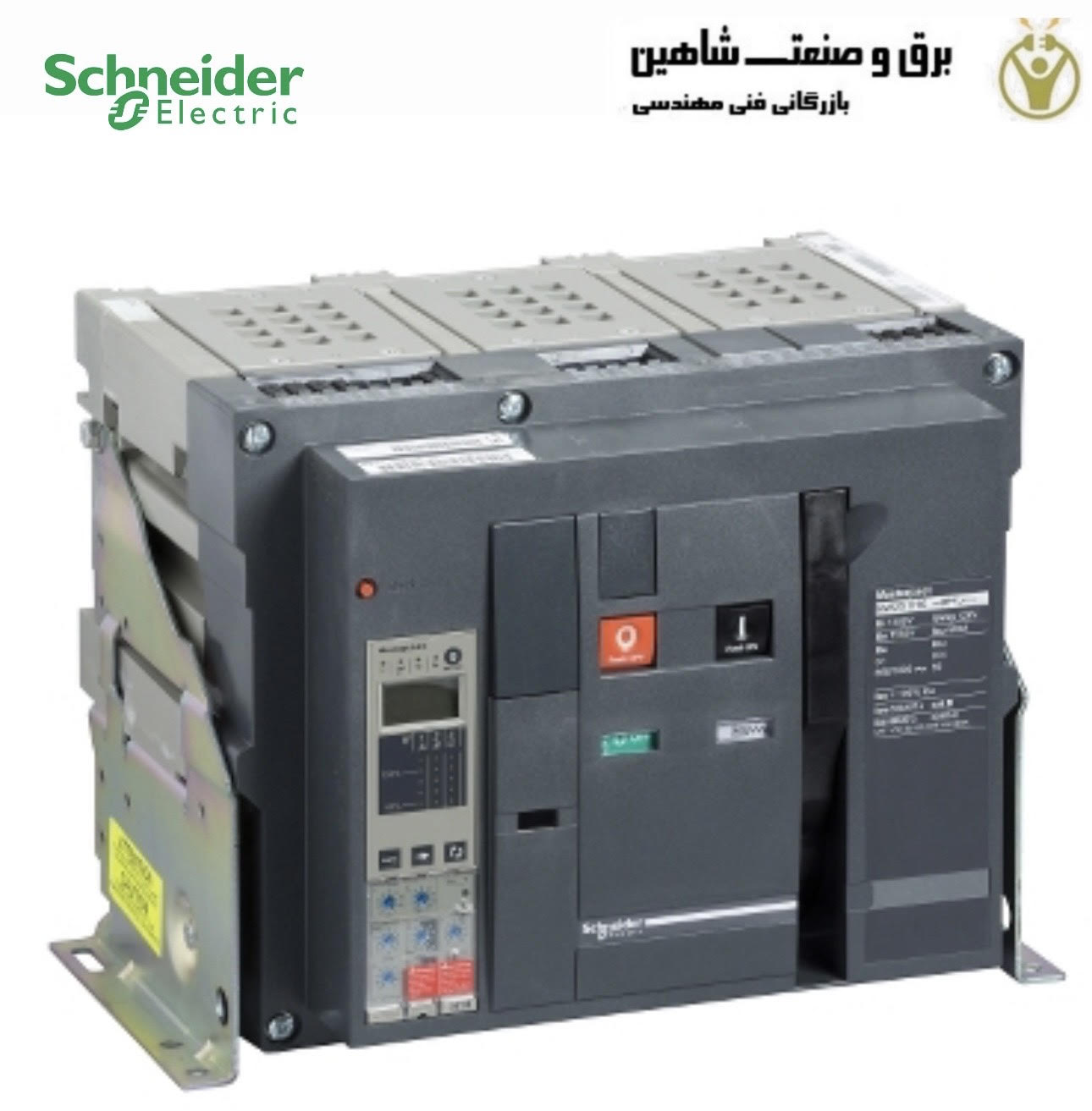

کلید اتوماتیک هوایی MasterPact (مسترپکت) schneider مدل 48301 اشنایدر، سه اندازه قاب مختلف را ارائه می دهد و می تواند با انتخاب های مختلف واحد کنترل، لوازم جانبی و ماژول های دیجیتال مجهز شود. پیکربندی باید بر اساس نیاز مشتری قبل از سفارش انجام شود. برای ارائه روشی سریع، ایمن و هوشمندانه برای انتخاب و پیکربندی Masterpact MTZ، یک ابزار نرم افزار آنلاین MyPact معرفی شده است. این شامل انتخاب قاب اصلی، واحد کنترل، لوازم جانبی و ماژول های دیجیتال است. MasterPact مجموعه ای جامع از قطع کننده های مدار هوا (ACB) است که برای محافظت از سیستم های الکتریکی در برابر آسیب های ناشی از اضافه بار، اتصال کوتاه و خطای زمین تجهیزات، از 630 A تا 6300 A تا 415 VAC طراحی شده است.

کلید اتوماتیک هوایی MasterPact (مسترپکت) 48301 از کاربردی ترین قطعات در تجهیزات اتوماسیون صنعتی است و مزایای زیر را به همراه دارد:

• رابط کاربری ارگونومیک، بصری و تعاملی پیشرفته را آسان می کند و سرعت پیکربندی را افزایش می دهد.
• قوانین پیکربندی تعبیه شده اند، گزینه های سازگار به طور خودکار فیلتر می شوند و کامل بودن پیکربندی بررسی می شود.
• پیکربندی صحیح را تضمین می کند و در رفع اشتباهات در زمان صرفه جویی می کند.
• تنظیمات را می توان به صورت محلی یا از طریق سرویس ابری ذخیره کرد. علاوه بر این، پیکربندی را می توان با وارد کردن کد محصول نیز بارگیری کرد.
• پیکربندی مکرر یا پیکربندی اصلاح شده را می توان در کسری از زمان انجام داد.

MasterPact NW مجموعه ای جامع از قطع کننده های مدار هوا است که برای محافظت از سیستم های الکتریکی در برابر آسیب های ناشی از اضافه بار، اتصال کوتاه و خطاهای زمینی تجهیزات طراحی شده است. تعبیه واحدهای کنترل MicroLogic، به ایمنی و بهره وری انرژی کمک می کند. این محدوده امتیازات از 800 تا 6300 A را در دو اندازه مختلف پوشش می دهد.

مشخصات فنی کلید اتوماتیک هوایی MasterPact (مسترپکت) schneider مدل 48301 اشنایدر

• محدوده: MasterPacT
• نام محصول: MasterPact NW
• نام قطع کننده مدار: MasterPact NW25H2
• نوع محصول یا جزء: قطع کننده مدار
• کاربرد دستگاه: حفاظت از توزیع برق
• توضیحات پل: 3P
• واحد کنترل: بدون واحد کنترل
• جریان نامی: 2500 A در 40 درجه سانتیگراد
• نوع عملکرد: H2 100 kA 440 V AC
• ولتاژ عملیاتی نامی: 690 ولت AC 50/60 هرتز
• مناسب برای جداسازی: بله مطابق با EN/IEC 60947-2
• دسته انتخابی: رده B
• نوع کنترل: دکمه ای
• حالت نصب: Drawout
• امتیاز سنسور:
  1250 A
  2500 A
• ولتاژ عایق نامی: 1000 ولت AC 50/60 هرتز
• ولتاژ نامی مقاومت ضربه ای: 12 کیلو ولت
• اتلاف برق در وات: 600 وات
• حداکثر زمان شکست: 25 میلی ثانیه
• حداکثر زمان پاسخ به بسته شدن: 70 میلی ثانیه
• پشتیبانی نصب:
  صفحه پشتی
  ریل
• اتصال سربالایی:
  جلو
  عقب
• اتصال منفی:
  جلو
  عقب
• گام اتصال: 115 میلی متر
• دوام مکانیکی:
  10000 چرخه بدون تعمیر و نگهداری
  20000 چرخه با تعمیر و نگهداری
• ارتفاع: 439 میلی متر
• عرض: 441 میلی متر
• عمق: 395 میلی متر
• وزن خالص: 90 کیلوگرم
• استانداردها:
  EN/IEC 60947-1
  EN/IEC 60947-2
• گواهینامه های محصول:
  CE
  CCC
  EAC
• درجه حفاظت IP: IP30 مطابق با IEC 60529
• درجه آلودگی: 4 مطابق با IEC 60664-1
• دمای هوای محیط برای عملیات: -25…70 درجه سانتیگراد
• دمای هوای محیط برای ذخیره سازی: -40…85 درجه سانتی گراد
• ارتفاع عملیاتی:
  0…2000 متر بدون درجه بندی
  2000 متر…5000 متر با درجه بندی
